3Ds max多边形建模常用命令总结及多边形建模剖析

本教程向靠谱客的朋友们介绍3Ds max多边形建模常用命令，教程介绍的比较全面也很详细，非常适合初学者学习，并且在建模的过程中用者有更多的想象空间和可修改余地。在这篇教程里，我们要通过循序渐进的讲解及相应的小实例来对3Ds max7中的多边形建模进行剖析，使读者可以比较全面的了解和掌握3Ds max7中的多边形建模方式与流程。
　在这一部分中我们来简单地介绍一下多边形建模的常用命令，让大家了解基本的操作方法。

　　（一）多边形之间合并和分离的操作命令（如图04所示）。

图04

　　Attach（合并）：这个命令可以将其它的物体合并到当前的多边形中，变为多边形中的一个Element(元素)。同时它也继承了多边形的一切属性和可编辑性，可以合并3Ds max中创建的大部分物体。进入Element子层级中还可以选中它们。操作也很简单，单击此命令按钮(如图04所示)。然后在视图中点击要合并进来的物体就行了。如果要合并多个对象，可以单击右侧的小方块按钮，打开一个Attach List(合并列表)窗口。在其中将要合并的物体一起选中。再单击Attach钮确定就一次都合并进来了。

　　Detach（分离）：看了这个命令我想大家也能知道它的意思了吧。它的作用与Attach刚好相反。它是将选择部分从当前多边形中分离出去。分离有两种方式。既可以分离为当前多边形的一个元素，也可以分离为一个单独的物体，与当前多边形完全脱离关系，允许被重新命名。这些可以在选择子物体单击Detach钮后弹出的窗口中进行设置(如图05所示)。

图05

　　（二）多边形中特殊的删除和针对子物体层级的拆分命令（如图06所示）。

图06

　　Remove(删除)：注意在多边形编辑过程中有两种删除状态，一种是当我们删除了一些点的时候，那么包含这些点的面都会因失去基础而消失，这样就产生出了洞，这种删除只要选择好子物体后按下键盘上的Del键就可以了。还有一种就是这个命令，当用它删除时，包含这些点的面不会消失，而是会把基础转移到与删除的点邻近的点上，所以不会出现漏洞。这个命令适用于点和边层级，对应于键盘上的Backspace键。具体效果如图07所示。

图07

　　Break（打断）：这个命令可以将选中的点分解，俗称将点打断，也就是说打断前此点连着几条边，打断后就分解为相应数目的点。只要选中要打断的点单击此钮就行了，它只适用于点层级（如图08所示）。

图08

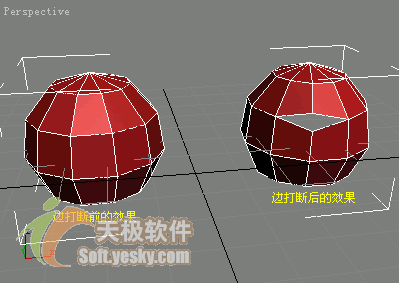

　　Split（分离）：结合上面的命令再理解这个就容易了。它是边的打断命令。将一条边分解为两条边，操作与点打断命令相同。不过至少要选中两条连续的线段执行后才会出现边打断的效果，它只适用于边层级。（如图09所示）

图09

　　（三）多边形建模中最基础、使用最频繁的命令（如图10所示）。

图10

　　Extrude（挤压）：这是最常用的一个命令。首先在透视图中创建一个Sphere物体，在修改堆栈中单击鼠标右键选择Editable Poly，将其塌陷为可编辑多边形，保持Sphere处于被选中状态，按数字键4进入面子层级，在Sphere上任意选择一些面，被选中的面会呈红色高亮显示（如图11所示）。

图11

　　接下来我们要对选中的面进行挤压，3Ds max7的多边形编辑为使用频率高的命令提供了单独的设置窗口，单击Extrude（挤压）右侧的小按钮，弹出Extrude Polygons（挤压多边形）设置窗口（如图12所示）。

图12

　　调节Extrusion Height（挤压高度）值，我们可以实时地看到视图中面的挤压效果，还能设置Extrusion Type（挤压类型），有三种类型可供选择，Group以选择的面组合的法线方向进行挤压；Local Normal以选择的面的自身发线方向进行挤压；By Polygon对选择的面单独将每个面沿自身法线方向进行挤压操作，具体的效果如图13所示。

图13

　　这个操作窗口的好处还有就是可以对面进行连续挤压操作，只需每次设置好值后按Apply按钮指定一下即可，而且这是一个非模态窗口，调出它不会影响你在视图中的其他操作，怎么样，这项功能用着是不是很顺手？我想用不了几分钟，你就可以很熟练地操作它了，如果你只想非常简单地挤压一下，嫌调出挤压设置窗口太麻烦，那就单击一下Extrude按钮，在场景中选中面直接进行挤压即可（如图14所示）。

图14

　　Bevel（倒角）：此命令可以挤出面并形成倒角效果，操作与Extrude类似。先选中面然后单击此钮后在面上点住左键拖拽可以将面拉伸，然后松开左键，这时移动鼠标可以形成倒角效果，在得到合适的效果后单击左键确认。大家在操作的时候会感觉到这个命令有点像Extrude与等比放缩命令的联合作用效果。其实有些时候使用后面的方式更便捷。它同样有一个设置框，比Extrude命令多一项，就是Outline（轮廓线）值（如图15所示），设置其值就可得到倒角效果（如图16所示），此命令只适用于面层级。

图15

图16

　　（四）建模的过程中若干个点的结合（如图17所示）。

图17

　　Weld（焊接）：这个命令可以将点和边进行焊接，就是在设置的阀值范围内将选中的点和边焊接为一个点或边。单击右侧的小方钮打开窗口可以设置焊接阀值。下方会提示焊接前后点的数目（如图18所示）。

图18

　　Target Weld（目标焊接）：相对于Weld这个目标焊接命令更常用一些，它的作用是将选中的点或边拖拽到要焊接的点或边附近（在设定的阀值范围内）完成焊接操作，它所使用的就是Weld命令中设置的阀值范围，效果如图19所示。

图19

　　（五）多边形建模中的切分命令

　　当物体的大致外形调准以后，就要对细节部分进行刻画了，这时一般都要对面进行切分，以细分出更多的面来表现细节，下面我们就来为大家介绍3Ds max多边形建模中的切分命令（如图20所示）。

图20

　　Sliceplane（切分平面）：这是一个老牌的命令，对多边形进行整体切分，单击此钮会出现一个切分平面，这个平面是无限延伸的，它与多边形相交的部分会出现切分出的边，可以对切分平面进行移动和旋转，当切分平面被激活后下方的Slice（切分）按钮变为可用。单击此钮可完成切分操作。单击Reset Plane按钮可以将切分平面重置为原始状态。如果在未点切分按钮前选中Split复选框，可以将多边形分割开，也就是整体的多边形物体可以分割为两个Element子物体（如图21所示）

图21

　　QuickSlice（快速切分）：这个命令是只对选择的面进行切分，也是在版本6中新增的功能，高效灵活是它的特点，操作步骤是先选中要切分的面，然后在面上点击一下鼠标拖出一条直虚线，它与选中面相交的部分切分出新的边。具体效果如图22所示。

图22

　　Cut（切分）：我们可以使用这个命令直接对面进行切分，面会自动被划分开，点击此钮然后将鼠标放在点，线，面上就可以连续切分了，鼠标点放在点线面上的状态是有区别的（如图23所示），这也是在多边形建模中进行细节修改时常用的一个命令。

图23

　　（六）修改面法线方向的命令

　　注意：有法线的一面是可见的，而另一面一般是不可见的（如图24所示）。

图24

　　Flip（反转）：这个命令的作用是反转面的朝向，因为3Ds max默认状态下面是单向可见的，这样可以避免系统资源的浪费。所以在很多时候用它来纠正面的朝向是十分必要的。效果如图25所示。

图25

　　教程结束，以上就是3Ds max多边形建模常用命令总结及多边形建模剖析介绍，希望大家看完之后会有所收获！
