CAD部分图层线条不能打印该怎么办?

在CAD打印过程中，虽然在图上能看见，但当打印预览时会发现部分线条不见了，自然也就无法打印出来，相信很多网友遇到过这种问题，本人也为此烦恼不已，琢磨很久找到了一种解决的土办法，不过并未找到根本原因，问了设计院他们也不明白，只得出一份PDF格式的过来参考，很不方便。此种办法是在采用以下方式均无效的情况下采用的，请网友先试试以下办法：

很奇怪的是采用输出图片的办法时，单击确定后框选时待打印部分无法选中，并且随意画出的图形在打印预览中均无法显示！

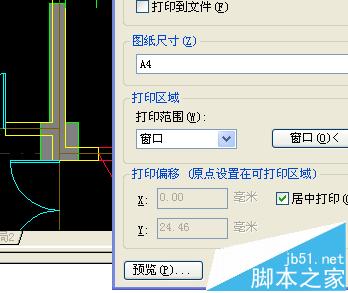

1、打开待打印图纸，打印选项中窗口框选待打印部分，确定，点击左下角打印预览，可以看到打印预览中管道部分看不见

2、先新建图纸，返回原图纸，选中待打印部分，X命令分解（多操作几次），再选中，在图层管理器下拉窗口中选择任意图层，这里选择白色的墙体

3、复制选中部分，粘贴到新建图纸中（看不到的话Z空格A空格），点击打印，选择窗口选项，框选待打印部分，确定，点击预览，可以看到管道部分已经显示出来了。

总结：

1、打开图层管理器，确认待打印图层不是Defpoints图层，如是请更改；

2、打开图层管理器，确认待打印图层中打印一栏未关闭（打印图标上无红色斜杠），如是请单击打开；

3、将待打印部分图纸炸开（X分解命令）后，全选，在图层管理器下拉窗口中改为其他图层；

4、在打印对话框中右侧”使用打印样式打印“后面打钩。 指定此选项将自动打印线宽。 如果不选择此选项，将按指定给对象的特性打印对象而不是按打印样式打印；

5、在打印对话框中右上侧打印样式表中换一种样式；

6、其实平时我们打印的时候可以先将图纸输出为图片格式再打印，点击文件选项下面的输出，选择保存位置，选择文件类型（选bmp），点确定，框选待输出部分，确定后就生成图片了（背景若为黑色在右键选项中更改）。

注意事项：线条颜色通常选择白色。
