概述

AutoCAD是一个功能很强大的软件。今天我来和大家分享如何将圆六等分的三种方法，希望大家会喜欢。

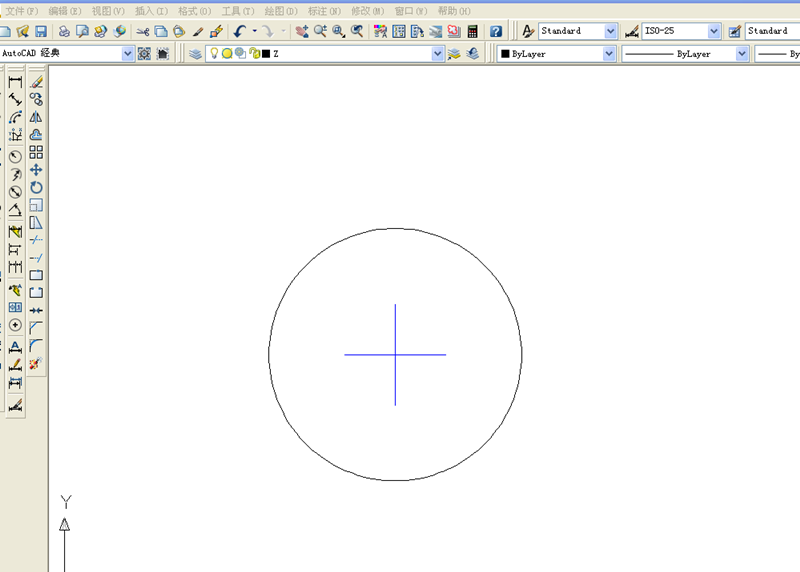

首先打开AutoCAD软件界面。接着画一个圆，标出圆心。

方法一：

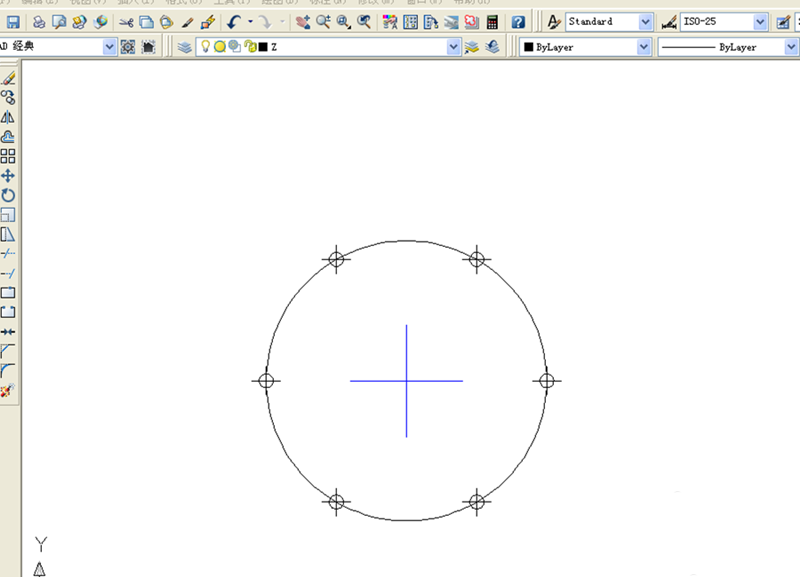

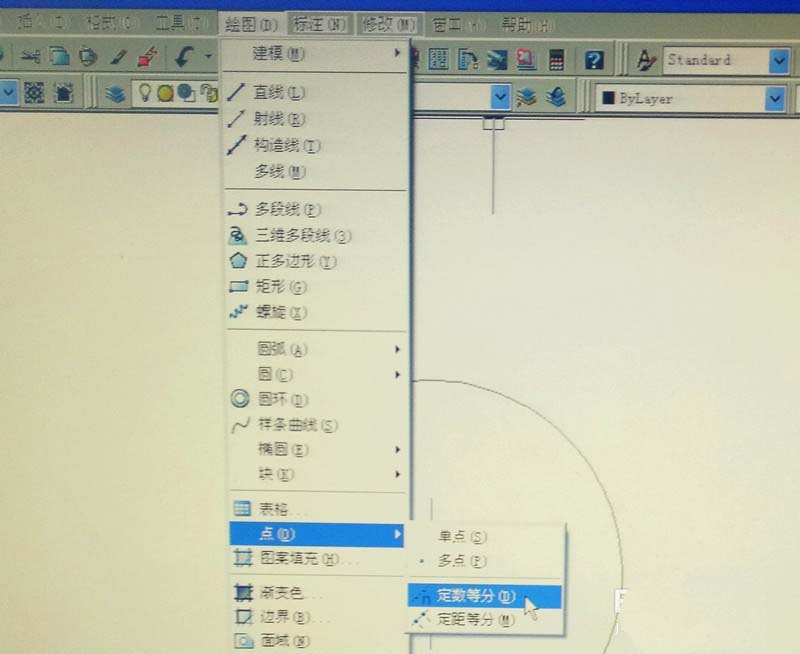

点击主菜单绘图→点→定数等分（如下图1）；接着选择圆，然后要输入等分的数字，输入6，确认（按回车即可）得到如下图2.

方法二：

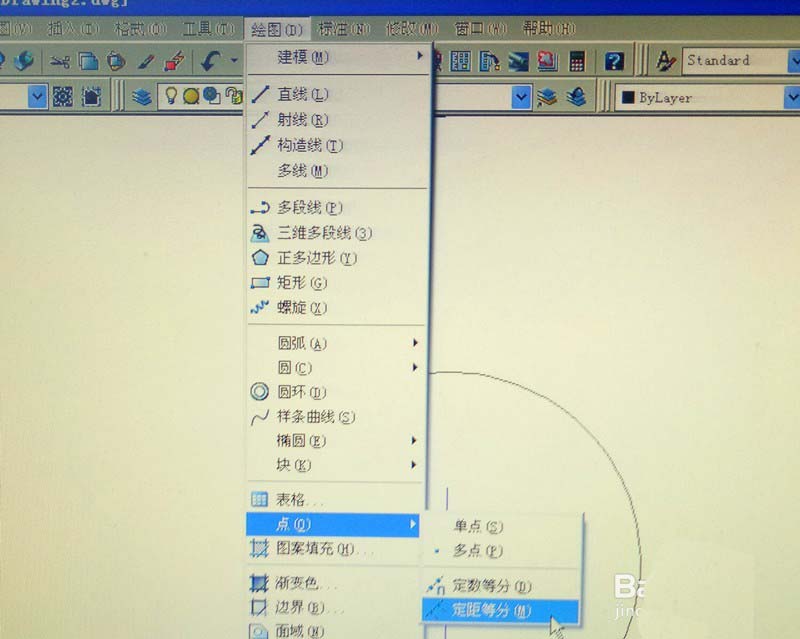

点击主菜单绘图→点→定距等分（如下图1）；接着选择圆，然后输入等分线长度（等分线长度＝圆的周长÷要等分的数字＝πd÷6），然后确认（按回车即可）。

方法三：

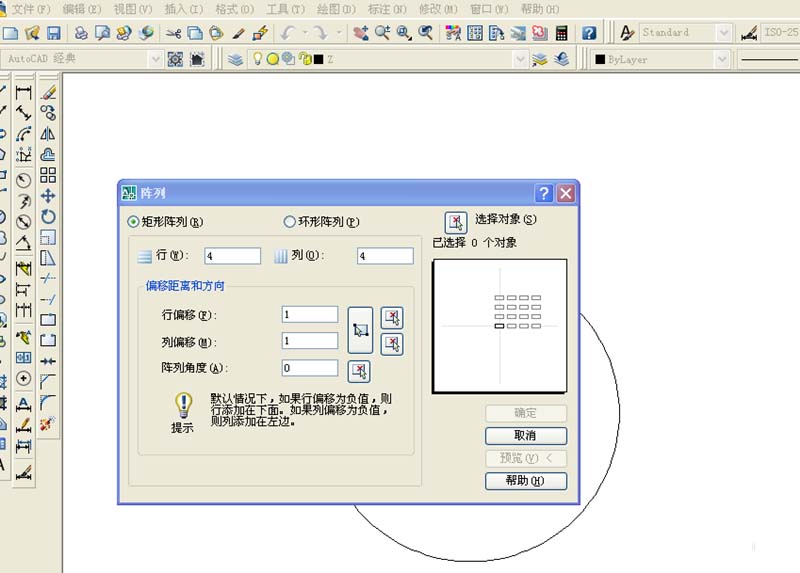

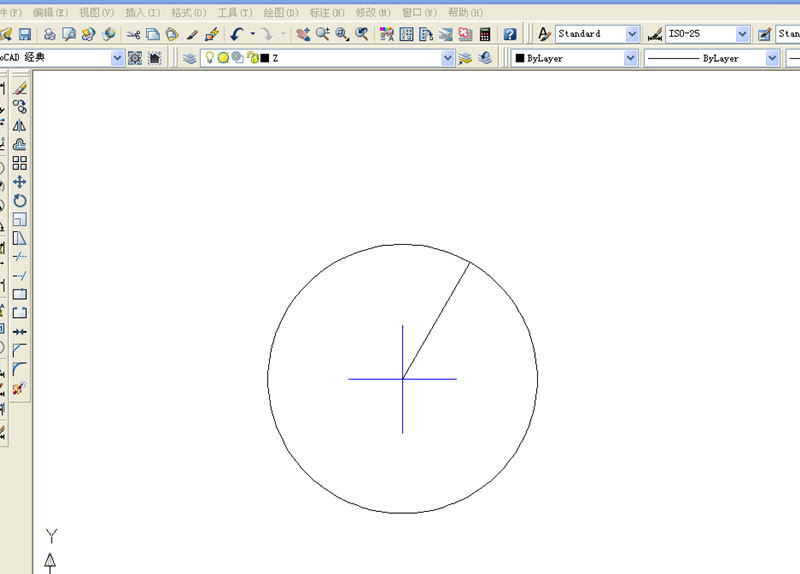

我们都知道圆的角度是360°，那么6等分时，只要画一条360÷6＝60°的线即可：点击直线命令或输入L，接着点击圆心，然后输入shift+@，输入线的长度，再输入shift+∠，输入60°，然后确认（按回车即可，得到如下图1）；接着阵列直线：点击阵列命令或输入AR，出现阵列图框（如下图2），在图框中选择环形阵列，项目总数为6，点击选择对象，选择直线，右击，然后点击拾取中心点，再点击圆的中心点，最后点击图框的确定按纽即可（如下图3）。
