钢笔工具进阶技巧:教你如何画出完美的贝塞尔曲线

今天小编为大家分享钢笔工具进阶技巧教程，教程真的很不错，值得大家学习，推荐到脚本之家，喜欢的朋友可以参考本文：

Pen Tool Animation by Gal Shir

在我初学 UI 的时候，临摹了很多作品，每次临摹基本都可以分为两个步骤，第一步是用钢笔工具和形状工具把物体勾勒出来，第二步是往形状上填充颜色，然后加一些渐变或者投影。在填充颜色和细节的时候是很享受的，但是在勾轮廓的时候总是很崩溃，画出来的曲线总是不流畅，也不知道问题出在哪里，其实就是钢笔工具没有掌握好。

后来看到一篇外文文章，写的是在 Illustrator 中使用钢笔工具的技巧，才明白了怎样才能用钢笔工具画好曲线，今天结合那篇文章加上我的感悟来聊一聊 UI 设计中的难点，钢笔工具。

准备工作，勾选橡皮带工具

I Design With Code by Chris Gannon

钢笔工具大家应该都很熟悉了，中间一个节点，两边两个手柄，调节手柄的方向可以控制曲线的走向，调节手柄的长度可以控制曲线的弧度。上面的动效设计表达的就是这个意思。

在使用钢笔工具的时候有个能帮助我们的选项，叫橡皮带，勾选上以后，曲线会随着鼠标移动，方便我们预览曲线的走向，看下图，在图片最右边，点击齿轮勾选上：

节点手柄方向和位置是画好曲线的关键

接下来就要开始用钢笔工具画曲线了，在画以前我们可以看看高级 UI 设计师们是怎么处理曲线的节点的，看下面两张图：

从图片里我们能发现，这些节点的方向都是有规律的，都遵循了一种秩序，第一个规律是：除了曲线结束的角，所有节点的手柄不是水平的就是垂直的，具体情况要根据曲线的走向，如果曲线横着走，手柄方向就水平，如果竖着走，方向就垂直。第二个规律看下面的两张图：

图片中红色的圈代表水平的节点，蓝色的圈代表垂直的节点，从图片里可以看出，不仅仅是手柄的方向有规律，节点的位置也是有规律的，第二个规律就是：所有的节点都在曲线的 "最" 外侧或者 "最" 内侧。简单得说就是如果曲线是凸出来的，节点就放在最凸的那个地方，如果节点是凹进去的，节点就要放在最凹的那个地方。掌握了这两个规律就可以轻松画出完美的曲线了。

实战演示一下

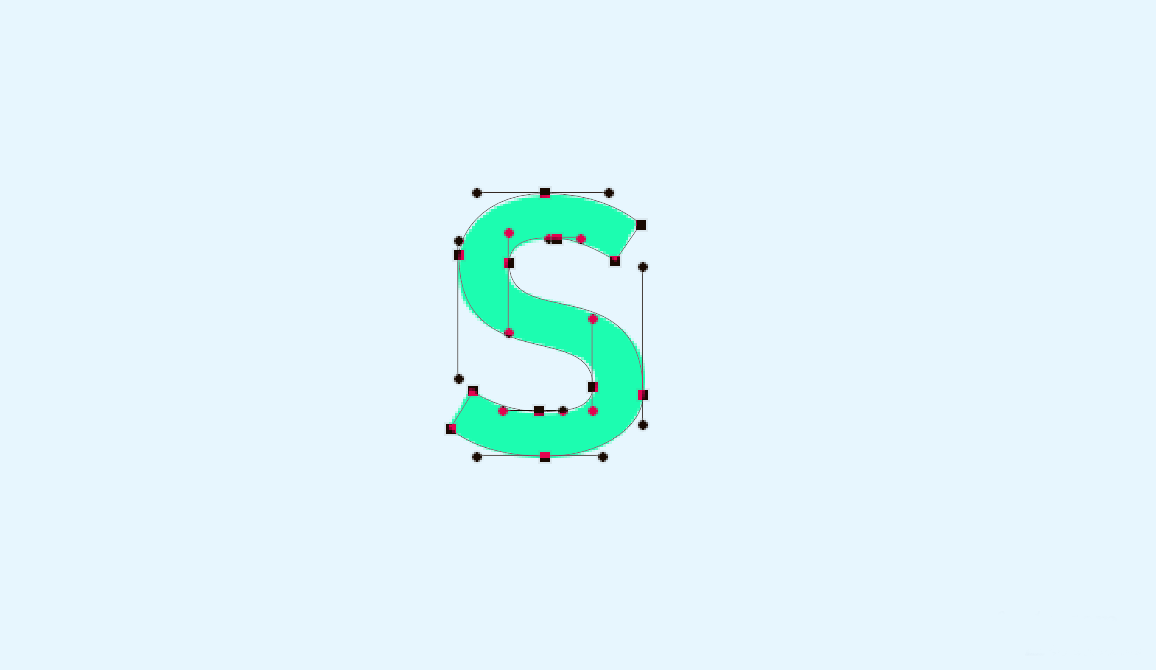

比如说用钢笔工具画上图这个 " S "

根据第二个规律，所有节点都在曲线最凸或最凹的地方，在这些位置依次画上节点。

根据第一个规律，手柄的方向不是垂直就是水平的，鼠标长按钢笔工具，在菜单的最后找到转换点工具，就是图片里 "T" 上面的那个，按住 shift 点击节点拖动，在每个节点上把手柄拖出来，这时候拖出来的两个手柄是一样长的，位置大概正确就行，不用刻意调整。

在把所有手柄拖出来以后，我们开始调细节，还是用转换点工具，按住 shift ，分开拖动每个手柄使曲线吻合。

所有手柄都调整完成后就大功告成啦！

今天的教程主要讲了钢笔工具的使用技巧，只要熟练掌握了就可以画出世界上任何的造型，再加上颜色和质感，我们就能创造出精彩的设计。一定要多多练习，钢笔工具可以说是基础，但也是 UI 设计中的一个难点，大家加油！下期想说说线框小图标的设计心得。
