PS导入的cad图纸怎么制作成建筑景观总平面效果图?

cad中绘制的平面图，想要通过ps将cad图纸制作成建筑景观总平面效果图，下面我们就来看看详细的教程。

1、【输出PDF】

任意打开一个设置为白底显示的CAD总平面图文件，点击“文件”-“打印”。在输出对话框，打印机名称设为“DWG to PDF”，图纸尺寸设置自定，本例采用A3，打印范围设置为“窗口”（默认为“显示”），右上角着色视口可设置为“线框”。框选用于制作效果图的部分，输出为PDF。

2、【PDF检查】

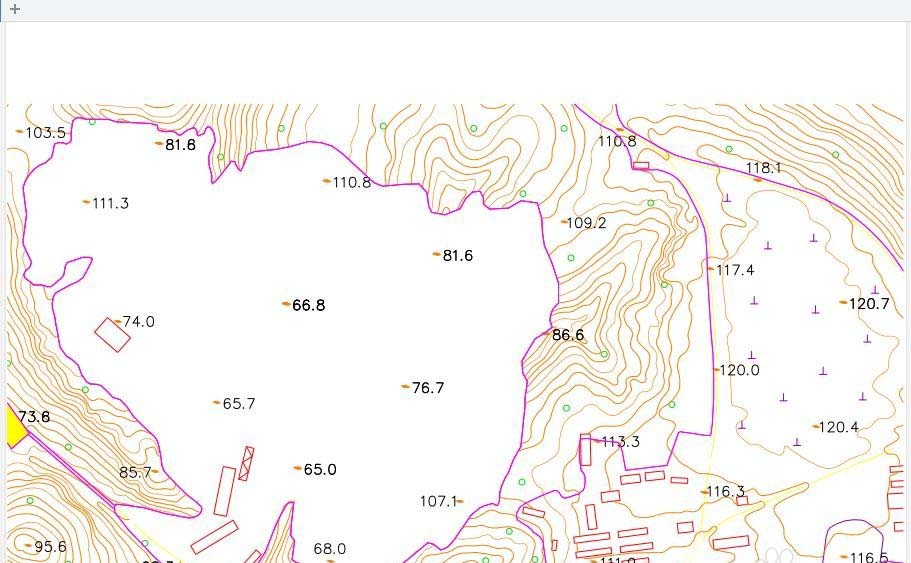

打开已保存的PDF文件，确定区域和线型比例输出合理；否则，重新输出。

3、【导入PS】

选用PS作为打开方式，打开PDF文件。画布尺寸和分辨率根据实际确定。默认的背景可能是透明的，只保留了线形。

4、【新建图层】

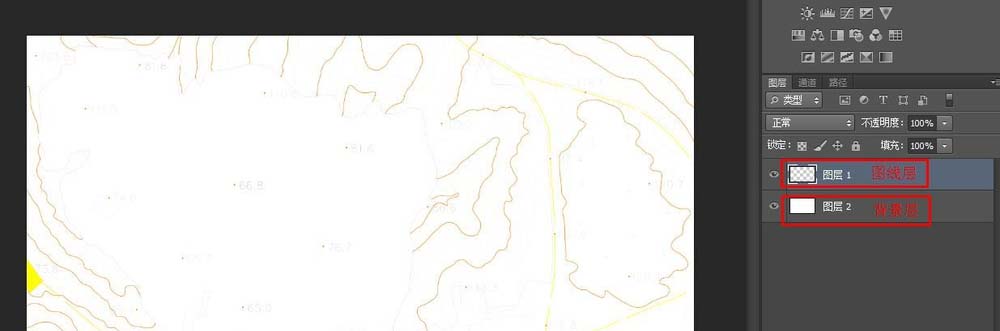

“图层”-“新建”-新建图层后，按alt+delete，将新图层填充为前景色（可提前设置为白色）；或按ctrl+delete，将新图层填充为背景色（可提前设置为白色）。可双击图层名称重新命名，方便辨识。

5、【去色】

“图像”-“显示”-“灰度”-选择“不合并图层”。这样可以扔掉颜色信息，方便下一步编辑。此时，图像会变成黑白色。再重新“图像”-“显示”“RGB模式”，改回彩色模式，否则后续的编辑都是黑白的了。

6、【去杂】

如果杂色过多，可“选择”-“色彩范围”，提取图像中的白色。分离图线完成。

7、【对比度/亮度调整】

调整对比度和亮度，使得图线稍微明晰，便于后期填色。

8、【水面填色】

提前选好前景色为蓝色。新建“水面”图层，在“图线”图层用魔棒工具选择水面区域，返回“水面”图层，用油漆桶填充色彩。

9、【水面调整】
