CAD中多个线段怎么合成为pline线?

228 阅读 0 评论 151 点赞

我是靠谱客的博主痴情项链，最近开发中收集的这篇文章主要介绍CAD中多个线段怎么合成为pline线?，觉得挺不错的，现在分享给大家，希望可以做个参考。

CAD里面可以绘制PL线，但是如何把多个线段合为一个PL线呢？相信你肯定是经常为此而烦恼吧，快来看看我是如何处理的。很简单，学习一下，如果有更好的办法，请给我也推荐一下吧，如图所示。当然，很多人会说N条线段能合并吗？答案是肯定的，要少量的线段，速度还不如重新绘制呢？用这个经验可以很高速的完成。

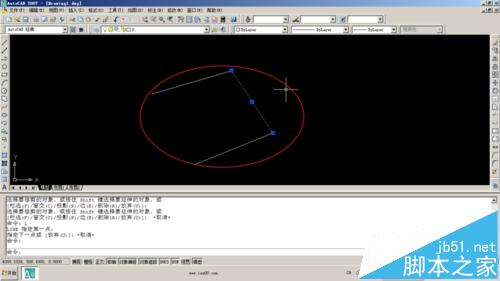

1、我们选择一下线段，可以发现各个线段不相接。这对我们做图来说有时候令人很不爽。

2、先绘制一条辅助线，完成后要删除的。

3、封闭区域后，我们利用BO命令去处理一下，一定要是封闭的啊，要不然BO帮不了你。

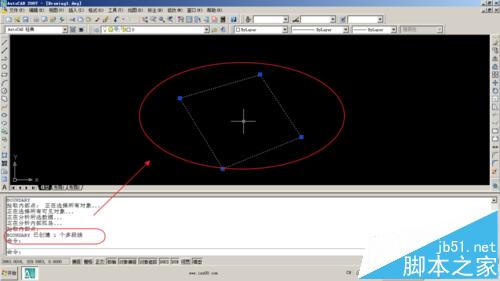

4、这是我们创建了一条多段线，看见了吧，一个整体。

5、按箭头绘制一个辅助线，用来剪切多余的部分。

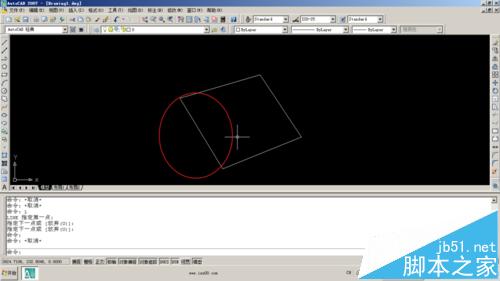

6、使用TR命令删除多余部分。如图所示。

7、删除辅助线，我们就大功告成了。

8、测试一下效果，原来3个线段成为一个整体了。

注意事项：利用BO命令去时一定要是封闭的，适合N条线的合并。
