cad如何合并多线?cad简单合并多段线教程

cad如何合并多线?使用CAD绘制图形，有时候需要将多段线合并，但是合并的时候老是会出现一些问题，比如提示合并的消息一直出现，不能合并等等，下面靠谱客就为大家带来cad简单合并多段线教程，希望对大家有所帮助

工具/原料

CAD各种版本皆可

方法/步骤

第一步，估计不少人就会出现问题，英文合并并不是闭合，闭合是将其封闭，而合并是将其合并为一个对象，因此像操作这里的两个对象，合并为一个对象，是不能的，这是不少人操作失败的原因。

这里需要将两个多段线接合在一起，点击激活一个，拖动，捕捉到另一个线的端点，将其“接”在一起。

这时候可以看见，这两条多段线是两个对象，需要将其合并为一个对象。

命令栏输入pe，然后点击回车键。

这时候要求选择对象，输入M,然后点击回车。

使用栏选或者是窗交的方式，选择需要“合并”的多段线。

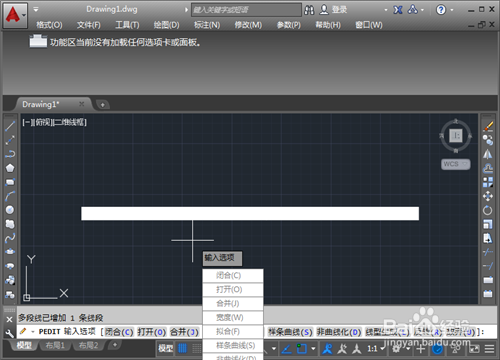

选择之后，会出现一些选择项目，点击选择“合并j”，也可以直接在命令栏输入“J”,然后点击回车。

这时候就将两个对象合并在一起了，会继续提示你合并操作，如果已经完了，点击esc键退出操作。

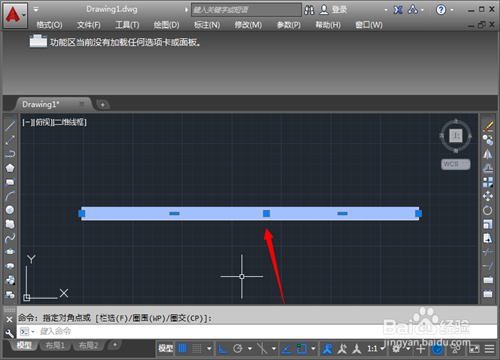

再次使用鼠标点击这个对象，可以发现，两个多段线已经合并在一起了。

END

注意：

1.多段线不能断开和交叉，必须是相连在一起的，不然一直都是不能合并的；

2.如果选定对象是直线或圆弧，则 CAD 提示：选定的对象不是多段线是否将其转换为多段线? ： 输入 y 或 n，如果输入 y，则选中的对象被转换为可编辑的单段二维多段线，并可进入下一步的多段线编辑操作。使用这个操作可以将直线和圆弧转换为多段线。

教程结束，以上就是cad简单合并多段线教程，希望对大家有所帮助，谢谢大家阅读本篇教程！
