概述

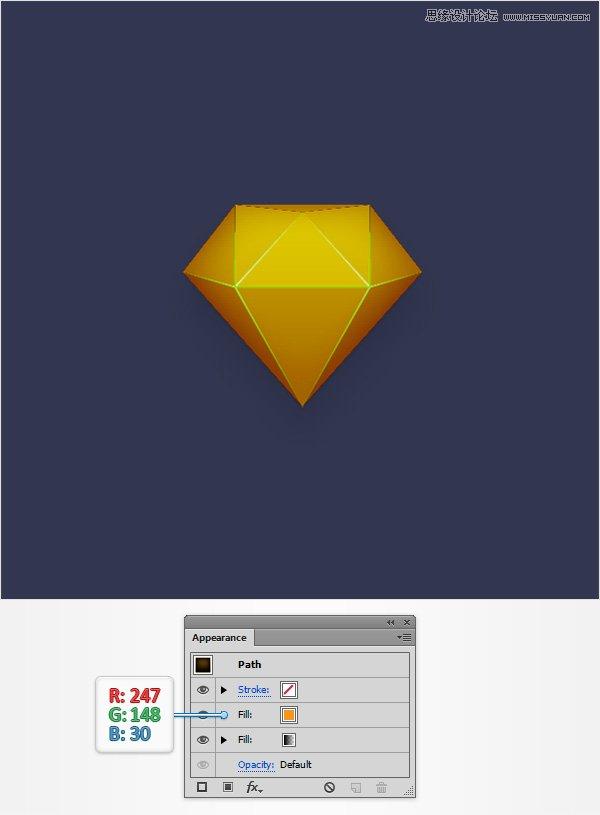

最终效果图：

Step 1

按Ctrl+ N创建新文档。从单位下拉菜单中选择像素，在宽度和高度框中输入600，然后单击高级按钮。选择RGB，屏幕(72 PPI)，并确保“使新建对象与像素网格对齐”选中该复选框，然后单击确定。

启用网格(视图>显示网格)和对齐到网格(视图>对齐到网格)。

编辑>首选项>参考线和网格>网格，在网格线间隔框中输入5，次分隔线1。

你也应该为实时预览您的形状的大小和位置打开信息面板(窗口>信息)。

不要忘了计量单位设置，从编辑>首选项>单位>常规>像素。

PS：所有这些选项将显著提高您的工作效率。

STEP 2

选择矩形工具(M)，并简单地创建一个90×80px的矩形。然后，并设置其颜色为R =39，G =170 B =225。

切换到直接选择工具(A)，选中蓝色矩形的底边，选择这两个锚点，并按下Alt+Ctrl+ J(或去对象>路径>平均)。然后单击确定。

这应该把你的矩形变为一个简单的三角形，像图中所示的第二图像。

STEP 3

使用矩形工具(M)，创建一个90×50像素的形状，设置填充颜色为R= 255，G =222 B =23。

切换到直接选择工具(A)，选中黄色矩形的上边，选择这两个锚点，并按下Alt+Ctrl+ J.此外，检查这两个复选框，然后单击确定。

选中黄色三角形的顶边，然后取消选择矩形工具(M)。创建一个90×5像素的形状，设置填充颜色ATR=102，G =45 B =145，并把它如图中第三图像。切换到直接选择工具(A)，专注于你的紫色矩形的底边，选择这两个锚点，并再次按下Alt+Ctr+ J.，检查这两个框，然后单击确定。

STEP 4

使用矩形工具(M)，创建一个80×90px形状，设置填充颜色为R=247，G =148 B =30，并把它如图中的第一个图像那样做。围绕这一新的形状，选中删除锚点工具( - )和点击矩形右下角锚点，将其删除。

切换到直接选择工具(A)，并选中橘色造型的顶部。选择左侧锚点只需将它下降10px，右移45px。完成后，应该像第二图像那样。

STEP 5

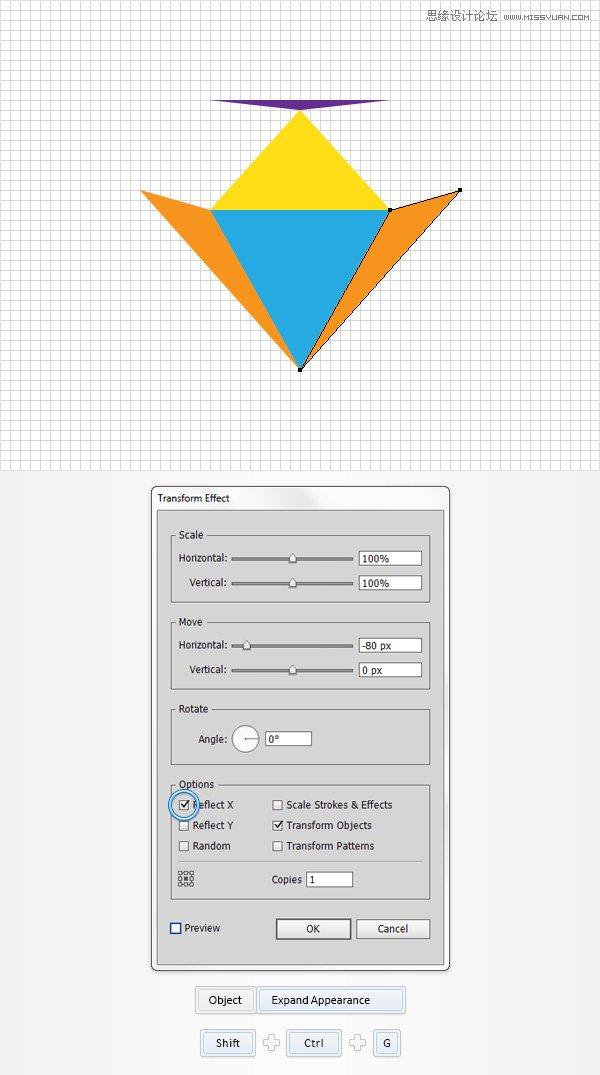

重新选择橙色的形状,选择效果>扭曲和变换>变换。复选对称X框，移动-水平滑块拖动-80px，在副本框中输入1，然后单击确定按钮。

请确保您的橘色形状仍处于选中状态，然后转到对象>扩展外观。选择复制出来的形状，按下Shift+Ctrl+ G取消组合它。

STEP 6

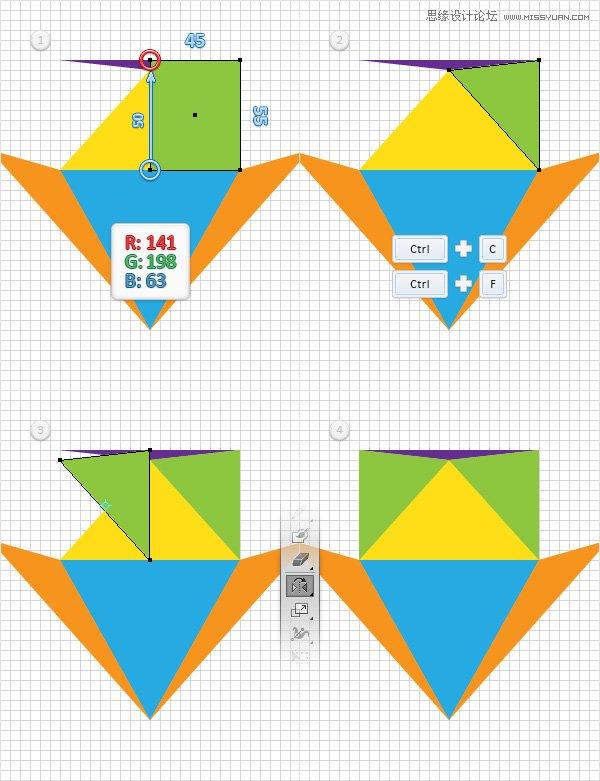

使用矩形工具(M)，创建一个45×55像素的形状，设置填充颜色为R=141，G =198 B =63，并把按照如图中的第一个图像那样弄。

围绕这一新的形状，选中删除锚点工具( - )，简单地去掉顶部，左侧定位点(用红色圆圈高亮显示)。

切换到直接选择工具(A)，并选中绿色形状的底部。选择左侧的锚点，只是将它拖动50像素。完成后，事情应该像在第二图像那样。

重新选择你的绿的造型，并在前面(Ctrl+C > Ctrl + F)得到副本，选择副本并45px移动到左侧，如图中的第三个图像。确保副本保持选中，挑选反映工具(O)。然后只需单击并从右侧拖动到你的形状的左侧翻转，如图第四图像。

STEP 7

使用矩形工具(M)，创建一个35×55像素的形状，设置填充颜色为R=237，G =28 B =36，并把它如图中的第一个图像。

围绕这一新的形状，选择删除锚点工具( - )，简单地去掉底部，右侧定位点(用红色圆圈高亮显示)。切换到直接选择工具(A)，并专注于你的红色形状的顶部。选择合适的定位点，并简单地将移动45px下来。在结束时，事情应该像在第二图像。

请确保您的红色形状仍处于选中状态，然后转到对象>变换>反映。检查垂直框，然后只需单击复制按钮。专注于你的画板，选择新创建的形状，将其拖动到左边，并把它作为显示在第三个图像。

STEP 8

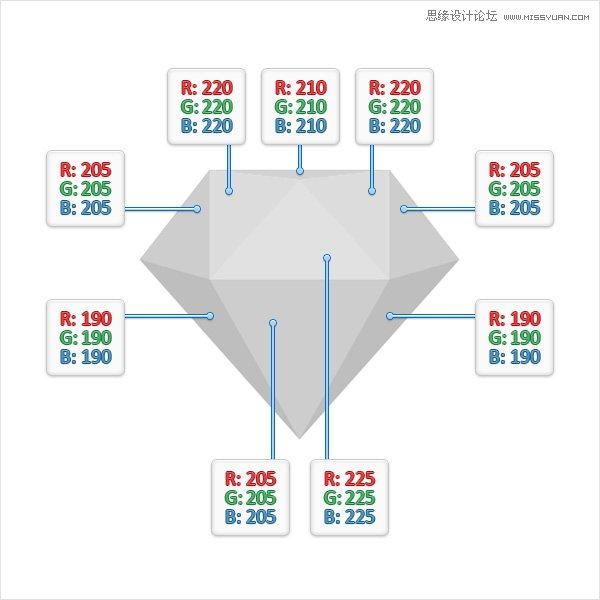

重新选择创建的所有形状，并按下面RGB颜色替换现有的填充颜色。

STEP 9

重新选择所有形状，点击Ctrl + G将它们群组。移动到图层面板(窗口>图层)，双击你的新组，并重新命名为“面孔”。

STEP 10

使用钢笔工具(P)，创建一条90px的水平路径，如图把它放在图中的位置。添加1PT描边，并设置其在R =237，G =28 B =36的颜色。

STEP 11

使用钢笔工具(P)，创建一条55px的垂直路径，并把它放在图中的位置。添加1PT描边，并设置其在R =237，G =28 B =36的颜色。

确保这条新路径选中，看外观面板(窗口>外观)上只需点击描边，打开描边面板。看配置文件，并选择宽度配置为4.

最后，应该看起来像下面的图片。请确保路径顶端清晰。如果是底部清晰，返回描边面板，检查纵向翻转按钮。

STEP 12

复制刚的垂直路径(Ctrl+C > Ctrl+ F)，选择复制，将其拖动到左边，并把它置顶。

使用钢笔工具(P)，加如下面的图像的一些新的，尖锐的路径。请确保您使用的是相同的红色描边与宽度配置文件4。

STEP 13

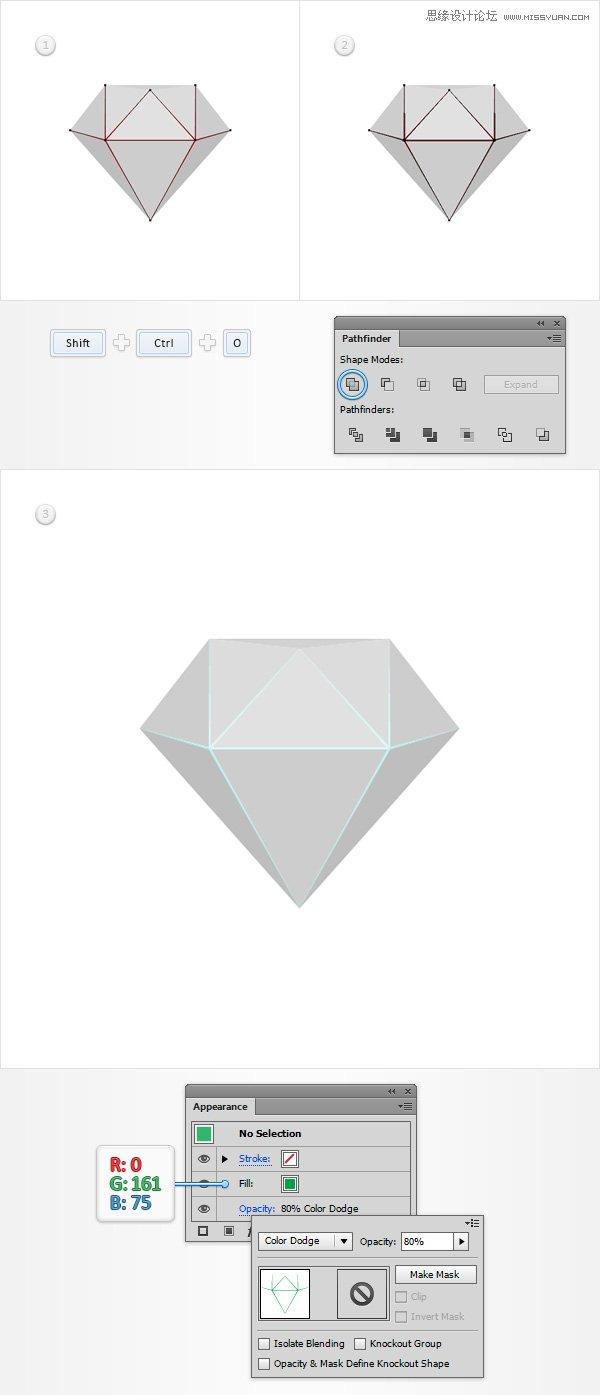

重新选择带有红色描边路径并按下Shift+Ctrl+O所有路径(或去对象>路径>轮廓笔划)。确保所有的得到的形状被选中，打开路径查找器面板(窗口>路径查找器)，然后单击按钮-联集。

选择生成的形状并到外观面板上，设置填充颜色为R=0 G =161 B =75，然后点击该不透明度，打开透明度弹出面板。改变混合模式为颜色减淡，并降低不透明度为80%。在结束时，事情应该像在第三个图像。

STEP 14

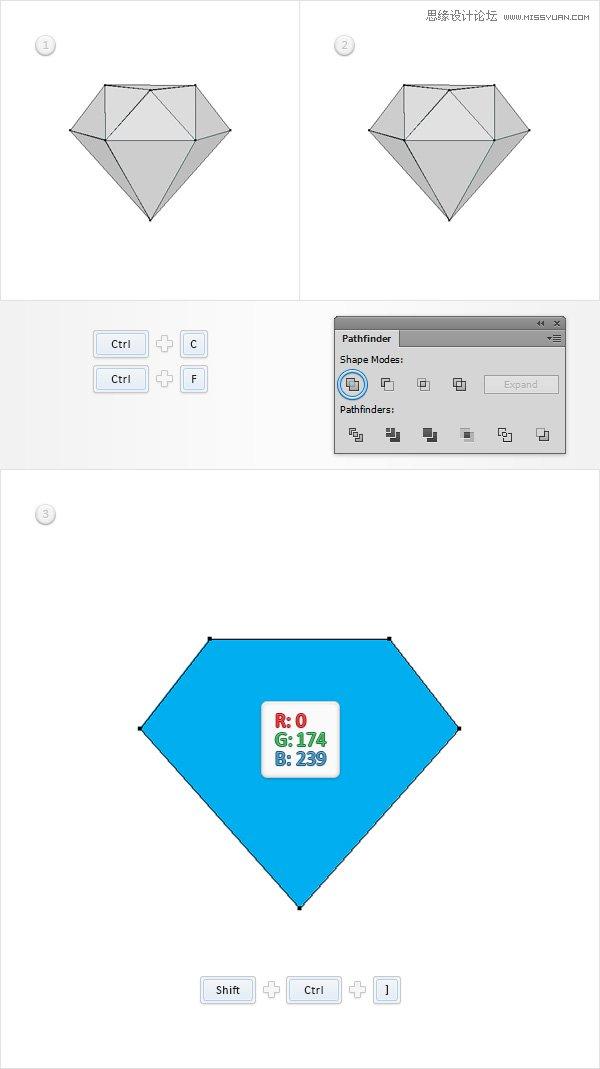

重新选择你的“faces”群组，并在复制一个副本到前面。只选择组副本，然后在路径查找器面板单击按钮-联集。确保生成的形状被选中，在R =0 G =174 B =239设置其填充颜色，然后按下Shift+Ctrl+]将置顶。

STEP 15

重新选择你的蓝色形状，并在复制一个副本到前面(Ctrl+c > Ctrl+ F)。选择这个副本，填充黑色代替蓝色，然后把它置底(按Shift+CTrl+[)。请确保在此步骤中的形状保持选中并用效果>风格化>阴影。请在投影窗口中使用下图左边的属性，点击确定，再用效果>风格化>阴影。请在看下面右侧窗口中显示的属性，然后单击确定。
