3dMax制作篮球实例教程

3ds Max 制作篮球
今天我们讲讲如何巧用3DS max制作立体篮球。

　　 完成效果如下：

　　 在做篮球之前还是要先学会观察，篮球的球面有两条经线，将篮球分割成四瓣，剩下的是一条连续的空间曲线，如下图所示：
　　下面，我们来开始着手做篮球。3DMAX教程网www.uoften.com整理

　　 先在顶视图（Top）中创建一个半径为100，段数为52的球体（Sphere），切换到前视图（Front），在前视图中创建一个长（Length）为191，宽（Width）为141.4的椭圆形形体，点开Interpolation一项，将Steps值设为20，让椭圆更加圆（图23）。

　　 用对齐命令，将椭圆形的X、Y中心方向对齐球体（如图24）。

　　此时在前视图中我们会看到椭圆形体居中对齐球体（图25），再切换到顶视图，将椭圆形移动到球体的下方（图26）。

　　 再切换到前视图，选择球体，点选创建面板中的Compound Objects，然后点击ShapeMerge按钮（图27），将鼠标移下来，选择Move方式，点击Pick Shape按钮，点选前视图中的椭圆形，然后按两下鼠标右键结束此命令（图28）。此时，球面上刻下了一圈椭圆形的印。

　　选择该球体，在球体上点鼠标右键选择Convert To/Convert to Editable Mesh，将球体转化为可编辑的网格物体，在修改命令面板中点击多边形层级按钮（操作可参考足球的制作）。此时，刚被压印的球面上的椭圆形区域会自动选择出来（图29）。

　　 在球体旁边点一下鼠标左键，取消对它的选择。然后切换到顶视图（Top），框选上面一半，按键盘上的Delete键将其删掉（图30）。此时会出来一个对话框，点是（Y）按钮，删除掉游离的点，再切换的前视图，框选右上八分之一区域的多边形面和左下八分之一的多边形面，记得要完全选到，不要漏掉任何一个小的多边形面，选择的时候配合Ctrl键和放大按钮。（图31）同样将其删掉，同样删除游离的点。

　　此时剩下了两个球的八分之一部分，完全框选右下的八分之一部分的多边形，点击修改面板中的Detach按钮（可参考排球的制作），将这个八分之一拆除出来。出现的对话框点击OK按钮，回到网格物体的最顶级，及用鼠标点击层级面板中的Editable Mesh（图32），这样，我们就可以选择刚刚拆除出来的那个八分之一，选取它，点工具栏上的旋转按纽，然后再在上面点右键，会出来一个对话框，在右边一栏中的Y一项中输入-90，然后回车，将此八分之一旋转过去和上面的八分之一对齐。（图33）

　　 选上面的八分之一，点击修改命令面板中的Attach按钮（在Detach按钮旁边），将它与下面的八分之一结合在一起，点击修改命令面板中的点层级按钮（图34），框选中间纬度的全部点，一定要记得要框选（图35），在修改命令面板中找到如图所示位置（图36），将Selected后的数值改为0.5，然后点击Selected按钮，将两个八分之一的对应的点焊接起来。

　　完成之后，鼠标点击图形旁边，取消对这些点的选择，此时，篮球的四分之一瓣就做完了。回到多边形层级，配合Ctrl键，选出四分之一球面上S型曲线右边部分的所有多边形，记得要全部选到，不要漏掉任何一个小的多边形。（图37）

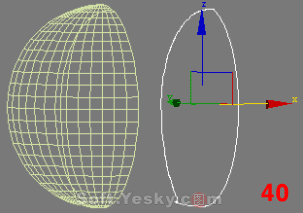

　　然后点击修改命令面板中的Detach键，将它拆除出来。出来对话框点OK按钮。回到网格物体的最顶级，选择刚拆除出来的那个网格物体，点击修改命令面板中的边层级（图38），然后在修改命令面板中找到如图所示位置（图39），先点击Select Open Edge按钮，然后在点击Create Shape from Edge按钮，这样就会创建出一条空间曲线，


　　 先将它移开放到一边。（图40）
