概述

有人说不会 SVG 的前端开发者不叫开发者，而叫爱好者。前端不光是 Angularjs 了，这时候再不学 SVG 就晚了！（如果你只会 jQuery 就当我没说。。。）这里我就给大家分享一个前几天在别处看到的一个高大上的 SVG 效果，左边菜单弹出来会动动弹的说，链接点这里。

当时我就震惊了，今天抽空搞清了源码，然后下面是我潜心研究后做出来的 Demo，虽然比较粗糙，但还是很洋气的感觉呢。下面我就这个 DEMO 跟大家分享一下。

http://jsfiddle.net/windwhinny/n6w1ur5k/3/

本案例需要有些 PS 或者 AI 中路径的知识，下面是本例中运涉及到的知识点和工具：

snap.svg
svg path data
Adobe Illustrator
animation timing

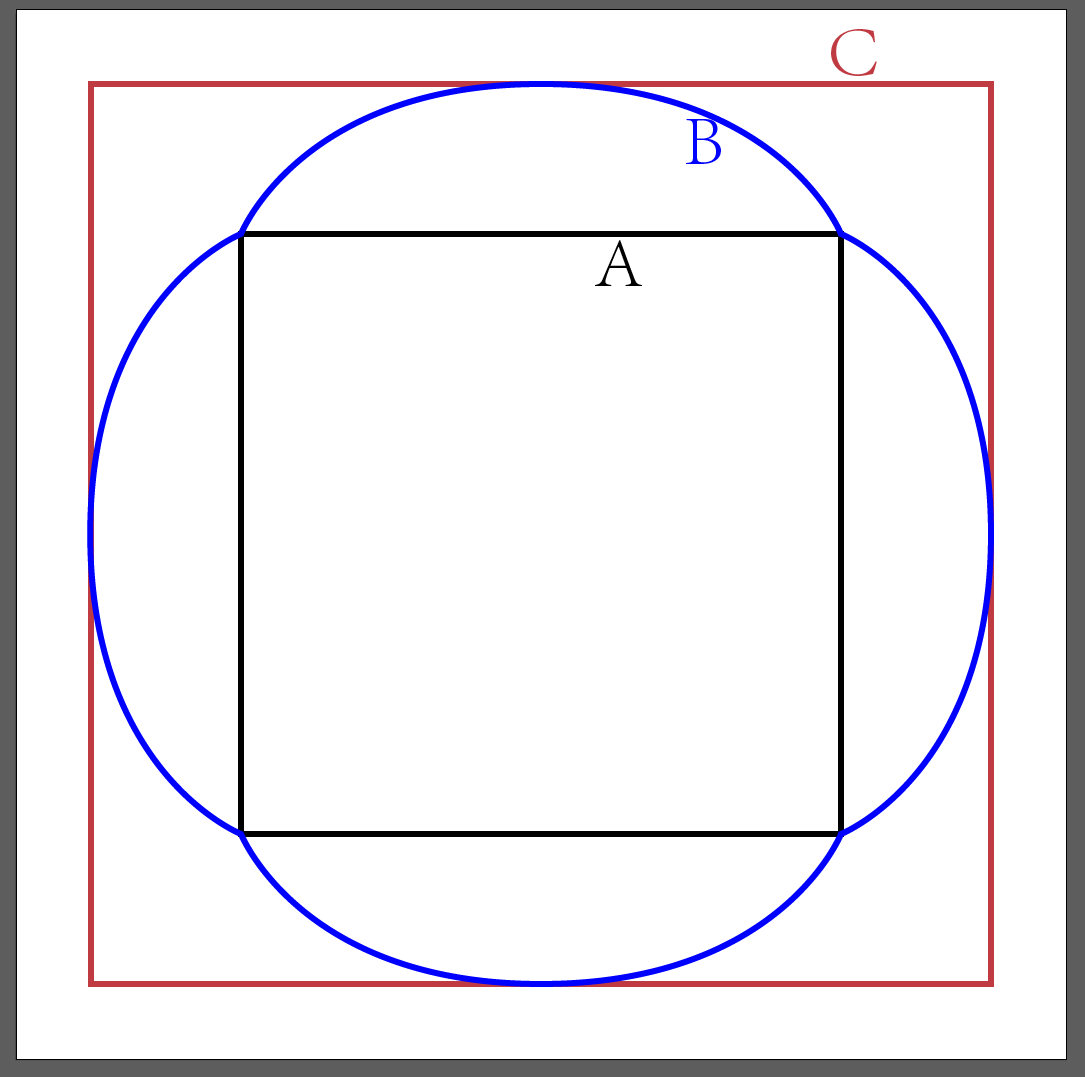

先给出原理：根据时间变换坐标。如下图所示，本例其实就是 A、B、C 三条线之间的转换，A 是初始状态，点击后经过 B 最后形成 C。其中有两次动画，分别是 A-B 和 B-C，而这两次动画的 timing function 和时间都是不同的。

第一步：画草稿

做动画前第一步就是画草稿（如上图），我一般用 AI 来画，因为 AI 可以精确的控制元素尺寸和位置，而且其原理和 SVG 是一样的。

然后有的同学就会说，“老湿，是不是要保存为 SVG 格式的，然后做修改啊？”

错

画草稿图的目的只是为了方便的确定每个点的坐标，自己算太麻烦了，而且还容易出错。除此之外 AI 没有任何作用。AI 生成的 SVG 文件在此例中根本不能拿来用，因为其中的路劲点太混乱了，下面会详说。

什么？你不会用 AI ？

如果你还想在前端这条路上走下去的话，那现在就去学吧。（在这里我想吐槽一下，PS 是用来处理点阵图片的，根本不适合拿来做设计图。相比之下 AI 才是做这个的，google 给出的 metrial design 布局模板全都是 AI 格式的。但国内不管是什么企业，用 PS 都好像很开心的样子，不知道为什么。）

第二步：计算路径

这一步就比较复杂了，上面说过了，这个动画其实就是坐标之间转换。而从四边形到圆弧之间的转换不光是坐标位移而已，还有曲线弧度的转换。上面的设计图直接保存为 SVG 后代码如下：

复制代码代码如下:

<?xml version="1.0" encoding="utf-8"?>

<!-- Generator: Adobe Illustrator 18.1.0, SVG Export Plug-In . SVG Version: 6.00 Build 0)  -->

<svg version="1.1" id="图层_1" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" x="0px" y="0px"

     viewBox="0 0 175 175" enable-background="new 0 0 175 175" xml:space="preserve">

<!-- 路径 A -->

<path fill="none" stroke="#BF3A41" stroke-miterlimit="10" d="

    M12.5,12.5

    h75

    h75

    v75

    v75

    h-75

    h-75

    v-35

    V12.5z"/>

<!-- 路径 B -->

<path fill="none" stroke="#0000FF" stroke-miterlimit="10" d="

    M37.5,37.5

    c0,0,10-25,50-25

    s50,25,50,25

    s25,10,25,50

    s-25,50-25,50

    s-10,25-50,25

    s-50-25-50-25

    s-25.1-10-25.1-50

    S37.5,37.5,37.5,37.5z"/>

<!-- 路径 C -->

<path fill="none" stroke="#000000" stroke-miterlimit="10" d="

    M37.5,37.5

    h50

    h50

    v50

    v50

    h-50

    h-50

    v-50

    V37.5z"/>

</svg>

我们只需要关注路径的 d 属性就行了，可以看出，AB 两个路径之间还是可以互相转换的，但他们和 C 路径（有弧线的路径）之间就不能转换了。他们所用到的绘图命令都不同，AB 两个都是矩形，绘图时用到的都是 h、v，也就是横纵之间的位移，画出来的都是横竖线。而 C 路劲用到的都是 s、c这些命令，画出来的都是曲线。所以 AI 给出来的图我们不能用，要自己根据 svg path data 重新绘制一遍。

下面我参照 AI 设计图重新绘制的三条路径：

复制代码代码如下:

<!-- 路径 A -->

<path d="

    M37.5,37.5

    S87.5,37.5,87.5,37.5

    S137.5,37.5,137.5,37.5

    S137.5,87.5,137.5,87.5

    S137.5,137.5,137.5,137.5

    S87.5,137.5,87.5,137.5

    S37.5,137.5,37.5,137.5

    S37.5,87.5,37.5,87.5

    S37.5,37.5,37.5,37.5z">

<!-- 路径 B -->

<path d="

    M 37.5,37.5

    S47.5,12.5,87.5,12.5

    S127.5,25,137.5,37.5

    S162.5,47.5,162.5,87.5

    S150,127.5,137.5,137.5

    S127.5,162.5,87.5,162.5

    S47.5,150,37.5,137.5

    S12.5,127.5,12.5,87.5

    S25,47.5,37.5,37.5z">

<!-- 路径 C -->

<path d="

    M12.5,12.5

    S87.5,12.5,87.5,12.5

    S162.5,12.5,162.5,12.5

    S162.5,87.5,162.5,87.5

    S162.5,162.5,162.5,162.5

    S87.5,162.5,87.5,162.5

    S12.5,162.5,12.5,162.5

    S12.5,127.5,12.5,127.5

    S12.5,12.5,12.5,12.5z">

有过设计基础的同学应该明白上面代码的含义，就是将所有锚点转换成平滑，然后再更改手柄的位置。形状没变，虽然代码多了不少，但是把绘制命令都变成了 S ，这样三条路径就只有数值之间的不同了。而动画的过程就是数值之间的转换。

第三步：Timing

这一步就是设定动画的时间点和 timing function 。时间点比较好说，A-B 和 B-C 我设置的分别是300毫秒和400毫秒。

timing function 就是我们在做 CSS 动画中运用到的 animation-timing-function 属性，比较常见的有 ease、linear、easein，我们也可以用贝塞尔曲线自己定制。但是CSS的 timing function 比较简单，只能定义一条均匀的曲线，A-B 转换用到的 ease-out，但是 B-C 为了体现弹动的效果，所用到的 timing-function 就不是一条均匀曲线这么简单了。

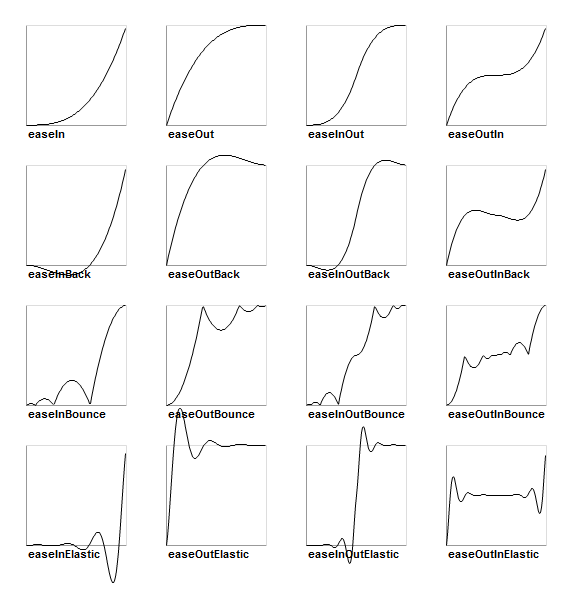

上面列出了一些比较常用的 timing-function ，其中大概分为 ease、bounce、elastic 三类。ease 一般用作减速或者加速动效。bounce如同他的曲线图一样，一般用作小球落地那种动效。而 elastic 一般用在如琴弦一样的动效上，这种动效一个特点就是有部分偏移到负坐标上了，而 B-C 用到的就是这个,如下图。

根据上面已经画出来的路径，结合动画，代码就出来了：

复制代码代码如下:

var svg=Snap("#svg");
var pathes=[
    "M37.5,37.5S87.5,37.5,87.5,37.5S137.5,37.5,137.5,37.5S137.5,87.5,137.5,87.5 S137.5,137.5,137.5,137.5S87.5,137.5,87.5,137.5S37.5,137.5,37.5,137.5S37.5,87.5,37.5,87.5S37.5,37.5,37.5,37.5z",
    "M 37.5,37.5 S47.5,12.5,87.5,12.5 S127.5,25,137.5,37.5 S162.5,47.5,162.5,87.5 S150,127.5,137.5,137.5 S127.5,162.5,87.5,162.5 S47.5,150,37.5,137.5 S12.5,127.5,12.5,87.5 S25,47.5,37.5,37.5z",
    "M12.5,12.5S87.5,12.5,87.5,12.5S162.5,12.5,162.5,12.5S162.5,87.5,162.5,87.5S162.5,162.5,162.5,162.5S87.5,162.5,87.5,162.5S12.5,162.5,12.5,162.5S12.5,127.5,12.5,127.5S12.5,12.5,12.5,12.5z"
];

var path=svg.path(pathes[0]);

path.attr({
fill:"#2E70FF"
});

function animateIn(callback){
    path.animate({
        d:pathes[1]
    },300,mina.easeout,function(){
        path.animate({
            d:pathes[0]
        },400,mina.elastic,callback)
    });
};

function animateOut(callback){
    path.animate({
        d:pathes[1]
    },300,mina.easeout,function(){
        path.animate({
            d:pathes[2]
        },400,mina.elastic,callback)
    });
};

Snap 是 Adobe 出品处理 SVG 的库，mina是 Snap 自带的一个动画工具集，其中有很多预设的动画。

结语

用 Snap 制作的动画可以兼容 IE9 ，而且速度也不错，自定义功能很强大。相信不久的将来还会有更多狂拽酷炫屌炸天的动效会用 Snap 制作出来。

如果想学习动效的话，可以先看一下 TED 一集关于动效的视频
