AMD已经多次展示了Ryzen处理器、VEGA显卡的组合，其中前者已经露过真容，而后者却异常保密，决不允许外界看到其真实面容。
不过，YouTube著名硬件评测频道LinusTechTips的主编Linus十分幸运，成了全球第一个亲自看见并抚摸Radeon VEGA显卡的人！
而且，这一切都得到了AMD官方的允许，RGB首席架构师Raja Koduri也当着Vega显卡的面接受了采访。

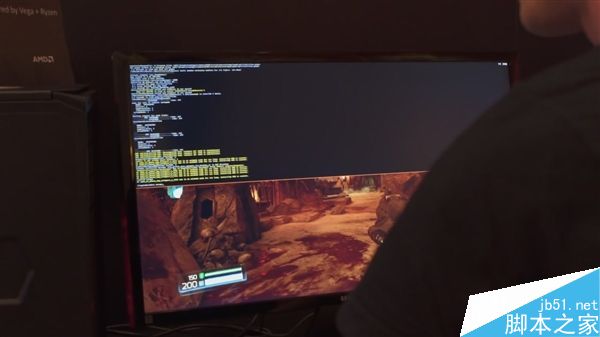

在视频中，Linus首先展示了VEGA显卡运行4K分辨率、Ultra最高画质的《DOOM》，可以看到分辨率确实为3840×2160，开启了TSSAA抗锯齿、Vukan API，所有画质选项都是最高的。
实际跑起来，帧率始终在60-70FPS之间，最高达到了72FPS。
而在介绍了一番VEGA的架构并展示了一块VEGA GPU芯片后，Linus直接打开了机箱侧面板，VEGA显卡就此第一次显露在世人面前。

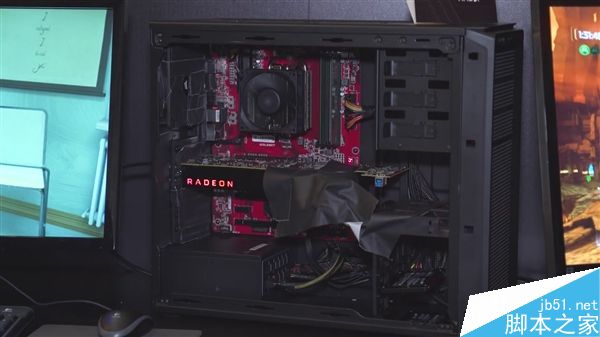

这显然是一块工程样卡，很长很长，连接着各种数据排线，尾部还多了一小块电路板，并有一个USB 3.0接口。
Raja Koduri解释说，工程师可以用这样的设计，监视并调整显卡数据、状态，而他对VEGA十分自豪。
考虑到VEGA显卡会使用HBM2显存，可以想象就像Radeon Fury系列那样，最终零售卡不会这么长。
Vega GPU核心
这就是VEGA显卡！！！
