概述
cad中想要绘制一个立体的图形，该怎么绘制呢？下面我们就来看看使用cad绘制棱锥体的教程。

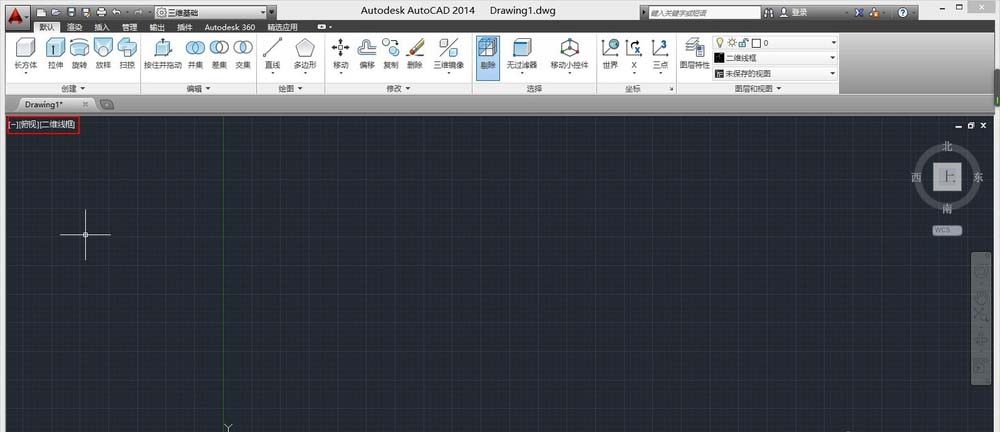

1、一般我们进入CAD时都是处于二维图形绘制的界面，因此我们首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。
2、击俯视两个字，会弹出如下界面，然后我们选择西南等轴测作为我们的视图。（也可根据需要选择其他立体视图）
3、然后我们选择左上角的图形，选择棱锥体绘制。（图中框红部分）

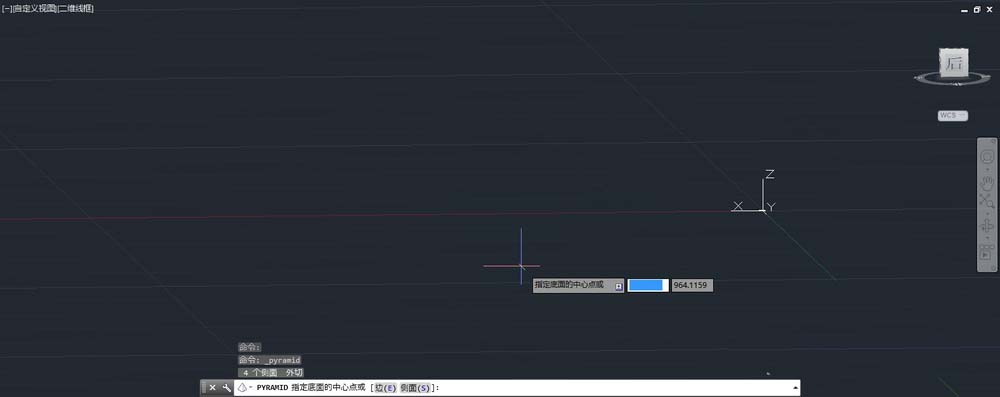

4、然后我们需要选择棱锥体的底面中心。（这里是三维的坐标，也可以分别输入x,y,z的数值确定坐标）

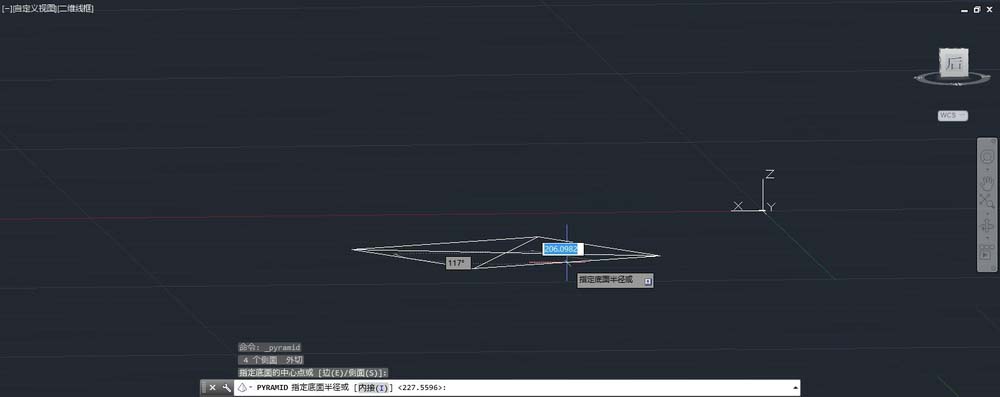

5、然后我们选择底面的半径，（CAD通过外切圆或内切圆来确定底面的形状），（可以更改底面的边数）
6、然后确定底面棱锥体的高，（这样就可以唯一确定一个棱锥体了哦）

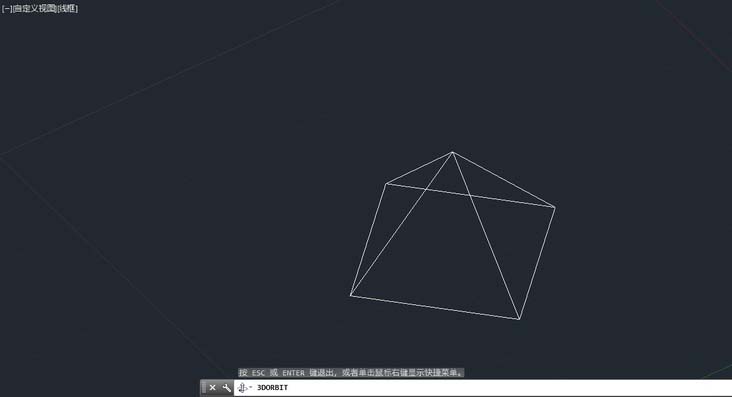

7、换个角度看下自己的成果O(∩_∩)O
以上就是cad棱锥体的画法，希望大家喜欢，请继续关注靠谱客。
