cad怎么绘制一个小花朵图形?

今天我们来看看使用cad绘制花朵的方法，这次教程主要掌握运用特性面板等修改对象的属性，下面我们就来看看实例。

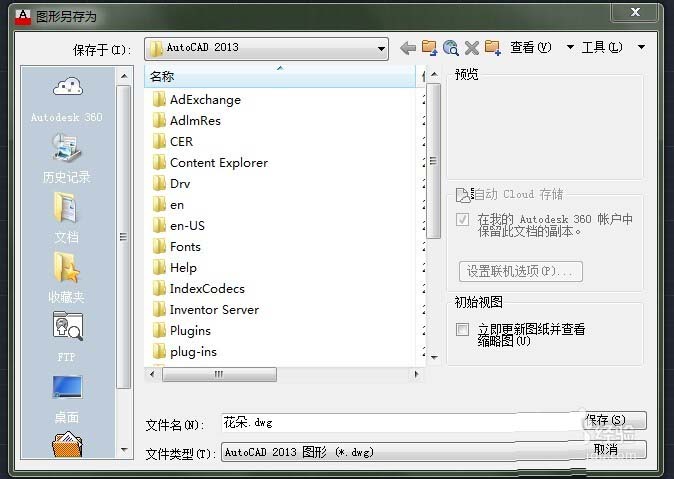

1、正常启动auto cad2013软件，选择“文件|保存”菜单命令，将其保存为“花朵.dwg”.

2、执行“圆”命令（c）,绘制一个半径为20mm的圆，再执行“多边形”命令，绘制一个内切于圆的正五边形，具圆半径为60mm.

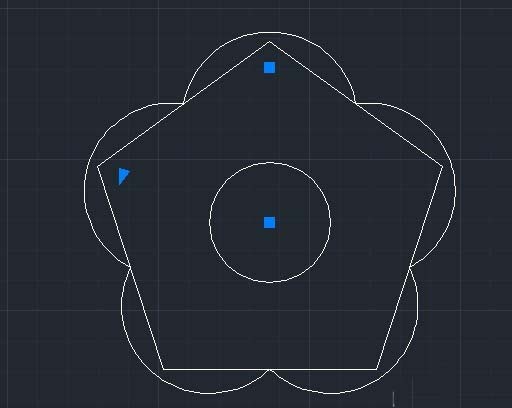

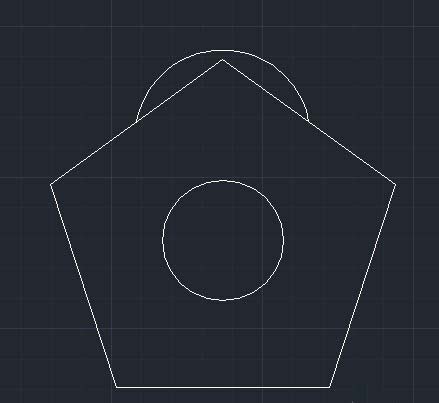

3、选择“绘图|圆弧|起点、端点、半径”菜单命令，过五边形上侧二条边的中点，绘制半径为29mm的圆弧。

4、执行“阵列”命令（AR），选择上一步所绘制的圆弧对象，再选择“极轴”选项，设置捕捉内圆心点作为阵列的中心点，再设置阵列数为“5”，从而完成对圆弧进行阵列。

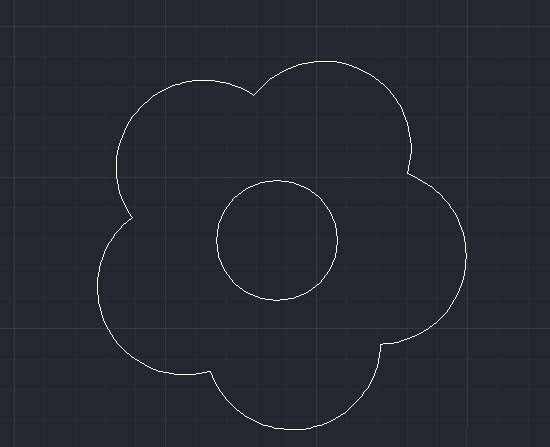

5、执行“删除”命令（E），将五边形删除；再执行“施转”命令，围绕圆心将圆弧旋转45度。

6、执行“多段线”命令，设置起始宽度为5mm,端点宽度为5mm,绘制一条如图所示的圆弧。

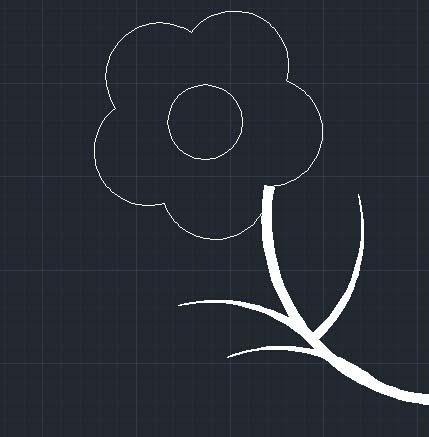

7、再执行“多段线”命令（pl）,设置起始宽度为0，端点宽度为5mm,绘制一条圆弧，并通过执行“复制”命令（co）,再复制出二条多段线，最后依次分别选择多段线，拖动多段线夹点位置，绘制图示图形。

8、按组合键【ctrl+1】,打开特性面板，在特性面板下拉列表中，将花朵的颜色改为绿色。至此，花朵图块绘制完成，进行保存。

以上就是使用cad绘制小花小草的教程，很简单，喜欢的朋友可以练练手。
