概述
cad中绘制平面图很简单，今天我们就来看看使用cad绘制客厅开关平面图的教程，请看下文详细介绍。。

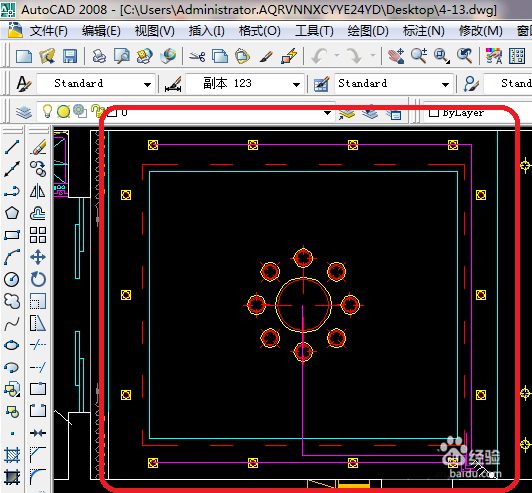

1、如下图所显示，这里是客厅的灯，要进行布置开关。

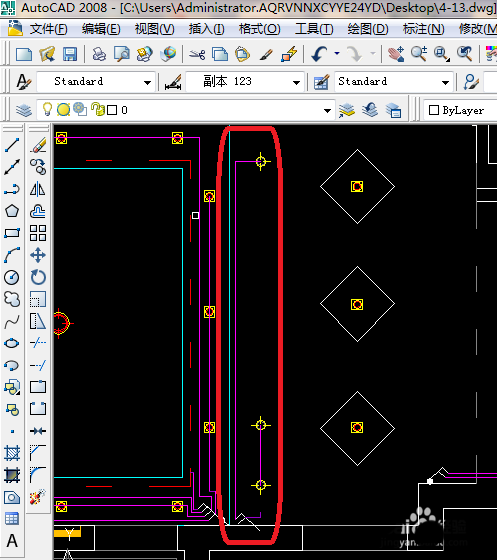

2、这里的阳台布置一个一位开关就可以了。
3、如下图布置一个四位开关，四位开关在进门的左边。
4、在用一条直线连接如下图，这条直线表示线。
5、另一条线是控制吊灯的。
6、如下图两条线是连接铜灯。
7、在有两条线连接另外的铜灯。
8、在布置如下一位开关，这里可以不要，也可以设置，看客户的要求。
9、在用布置一控双开有开关，这时可以控制走廊灯。
10、如下图就可以完成了cad客厅开关布置图。

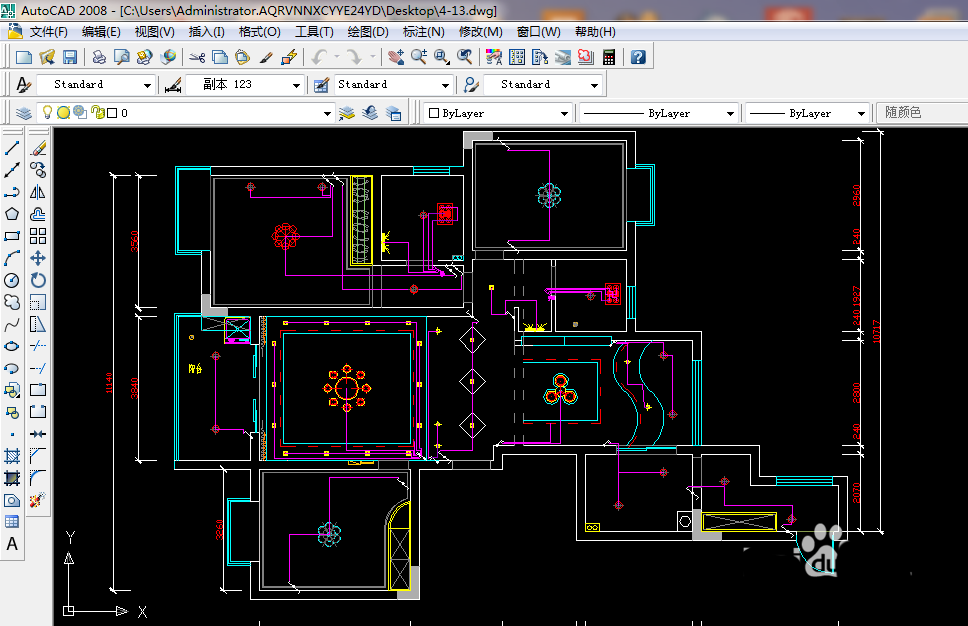

11、这里就画完整套间的开关布置图了。
以上就是cad绘制客厅开关平面图的教程，希望大家喜欢，请继续关注靠谱客。
