cad中怎么绘制并计算接闪杆的保护范围?

在电气施工图设计中，遇到建筑物需要设置接闪杆，那怎么画接闪杆的保护范围呢？小编是利用滚球法来确定接闪杆的保护范围的，需要先明确建筑是几类防雷建筑，一类防雷建筑的滚球半径为30米，二类防雷建筑的滚球半径是45米，三类防雷建筑的滚球半径是60米，下面小编将以二类防雷建筑为例子，给大家分享一下如何画接闪杆的保护范围。

1、打开CAD软件，小编以10米的接闪杆为例子，先把接闪杆画出来。

2、将地面的水平线向上复制一根，距离地面为45米。

3、以接闪杆杆尖为圆心画一个半径为45米的圆。

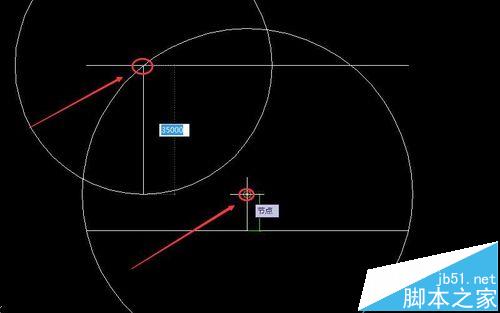

4、圆与地面上45米的水平线有两个交点，先选左边的交点为圆心，再画一个半径为45米的圆。

5、同样的方法，在右边的交点也画一个半径为45米的圆。

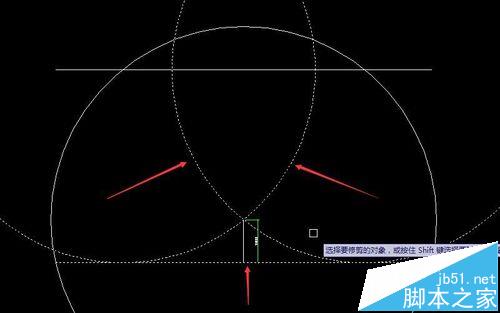

6、输入命令“TR”，选择与接闪杆杆尖相交的两个圆和地面的水平线。

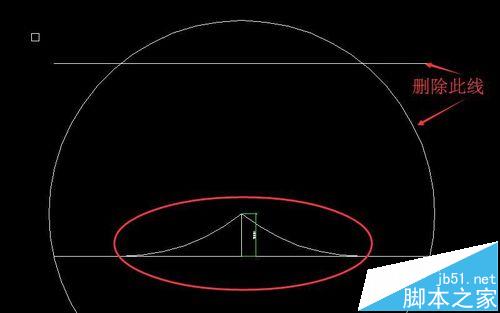

7、选中者两圆和一直线后，右键打断两圆，如图所示，将圆和辅助线删除掉，接闪杆在立面的保护范围就画出来了。

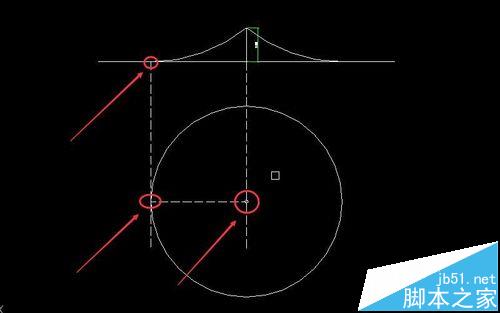

8、刚才画的是立面图，现在再画水平面上保护范围，如图所示，在接闪杆延长线下面找个点，作为接闪杆的位置，立面保护半径与地面的交点，画一根垂直的延长线，水平接闪杆的中心水平画一条延长线，以接闪杆为圆心，半径到交点画一个圆，这就是接闪杆在地面上的保护范围。

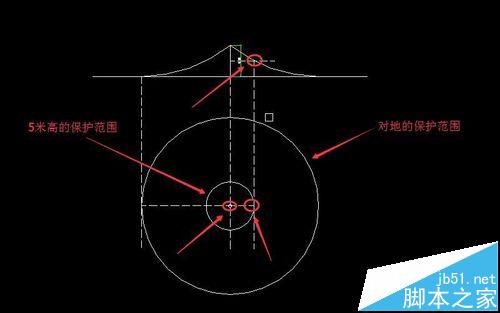

9、假设要看5米的水平位置的保护范围是多大，立面图上画一根5米高的水平线，交点处在画一根垂直的辅助线，再以水平接闪杆的中心画一个圆，圆与刚才画的辅助线相切。这个圆就是接闪杆在5米高的保护范围。

注意事项：

画完保护范围之后，辅助线可以删除掉，把保护范围的线加粗就行了。
