AI制作卡通风格的铅笔图标

这个教程教脚本之家的朋友们用AI制作卡通风格的铅笔图标，制作过程难度一般，适合于学习AI进行UI设计的朋友，希望大家喜欢这个教程。先看看最终的效果图：

几周之前，我们发布了这一套阳光系图标（见上图所示），你可以从我们的网站上免费下载。这篇教程阐述了这套图表中的铅笔图标的制作过程。这篇教程很深入，很细致，我们想你应该可以毫无障碍的一步一步跟着做下去。 　虽然我们认为这篇教程中的示例很基础，使用到的概念，理念，技术在一般的图标设计中也很适用，我们使用的工具也很简单，也很好操作，但是，你也必须对AI软件相当的熟悉。 以下就是我们这篇教程的最终成果，你可以从这下载源文件。

我们怎么开始呢？通常在开始之前，我们先会去网上收集一些铅笔的图片，观察它们的细节和特征，然后把他们溶合成一种风格，创造一些全新的铅笔图标。我们一般从手绘开始。

1.铅笔图标的特征。绘制一个图标意味着描绘一个物体的最具代表性的特点，这样它就可以说明这个图标的功能，或者阐述这个图标的概念。你应该知道，一般说来，有以下三种铅笔：

1. 多边形柱体，表面涂有一层反光漆； 2. 多边形柱体，笔身上还用一个白色的金属圈固定着一个橡皮头； 3. 圆柱形笔身，没有橡皮擦。

我们选择第二类作为图标设计的原型，因为所有必要的元素他都具备，这样对于观者来说，具有很高的可识别性。在试着按照第二种类型手绘一些草图以后，已经有和我们脑海中的风格设定相匹配的草图了。

我们一般喜欢用10%，30%，50%灰度的Copic马克笔和圆珠笔来绘制草图。关于图标设计，还有以下几条是相当重要的：

当你在绘制一个大图标时，你需要特别注意那些细节，特别要提醒的是你必须用两点透视。但是在这篇教程中，因为这套图标是在小尺寸（64×64像素和48×48像素下文中像素用px代替）下输出的，所以应该尽量简化，而且用一点透视即可。

这套图标中的光线必须一致。整套图标透视必须一致，这样所有的图标看起来才像一个系列。风格是比较阳刚的。主色调是绿色。由于这套图标存储为EPS8文件，所以只能使用渐变，而且所有的路径必须是闭合的（没有开放路径）。同时要注意，没有透明效果和栅格化图像。好了，现在要正式开始了。

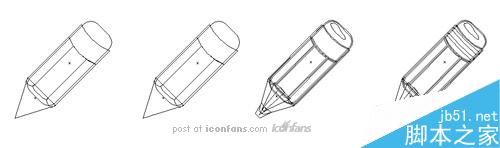

2.草图 在我们的图标设计中草图总是第一步 然后我们会把这些草图扫描置入到AI中。

3.基本轮廓线

3.1笔身 1.新建一个64 x 64px文档。将草图拖拽到新文档的画板中。在透明调板中把图像的不透明度设置为50.锁定图层，存储文档。新建一个图层开始绘制轮廓线。

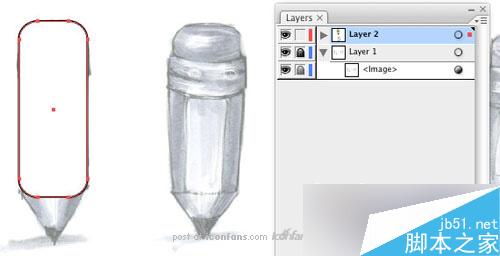

2.使用圆角矩形工具新建一个圆角矩形，然后点击画板，设置圆角半径为10px，点击确定。

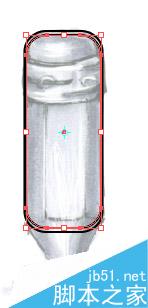

使用选择工具（快捷键V，下文中中直接使用双括号与英文字母表示），点击圆角矩形的边缘，然后把他拉伸与草图对齐，如下图所示。

* 选择圆角矩形，把填色设为无。 * 由于橡皮擦看起来要比笔身小，所以需要变动一下。有很多方法重新绘制橡皮擦，比如说用钢笔工具，但是，按照我的经验，这样的结果并不尽如人意。

选择圆角矩形路径。双击比例缩放工具，在对话框中选择等比缩放。把比例缩放值设置为96%。按照下图执行复制黏贴（我觉得应该事先复制以前的圆角矩形然后再执行比例缩放）

使用矩形工具在橡皮差的位置绘制一个新的矩形，在圆角矩形路径上层。

选择添加锚点工具（+）然后在矩形路径的中点位置添加锚点（在第五步中绘制），然后，选择删除锚点工具删除那两个顶点锚点。

选择椭圆工具绘制下图所示椭圆。

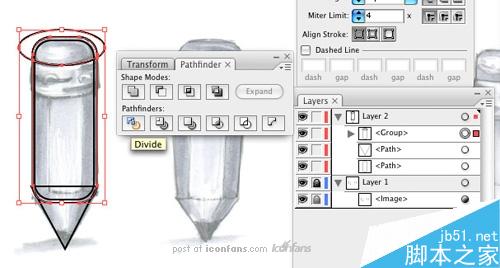

选择较大的圆角矩形路径和椭圆路径。点击路径查找器中的分割图标。图层面板中出现了一个新的组。分割后的路径属于这个组别。

在图层面板中选择这个新组下的两个路径，敲击Command/Ctrl + G对它们进行编组组中并锁定这个组。这样做是为了能更方便的删掉没用的路径。选择分割路径的那个组，在右键菜单中选择取消编组。

删掉没用的路径，得到下图所示效果。

3.2金属环就像做橡皮擦那样，这个路径我们将会用到一个比较大的椭圆路径，然后分割笔身路径，把金属环路径从笔身上分离出来。

现在铅笔的大致形状已经出来了，我想从这一步开始我们要调整细节了，我们要做的就是细化这只铅笔。

4.细节

使用圆角矩形工具和路径查找器面板绘制有笔尖的铅笔外轮廓线，我们这样处理路径是为了让笔身呈现为棱柱，看起来有棱有角。使用圆角矩形工具绘制一个圆角半径为4pt的圆角矩形。（像步骤2b那样）

使用“贴在前面”命令(Command/Ctrl + F)复制一个圆角矩形，把路径副本移动到右侧。

选择这两个圆角矩形路径和笔身路径，然后点击路径查找器中的分割命令。选择分割后的组，取消编组，删掉没用的路径，得到下图所示效果。

继续使用圆角矩形工具绘制一个新的圆角矩形，然后在笔身的中间位置使用分割命令，这样就得到了一个清晰地棱柱。

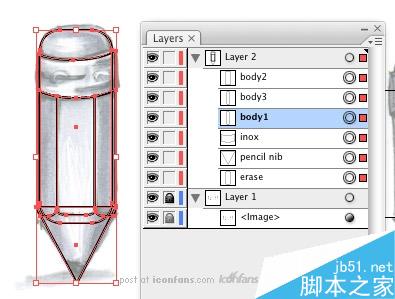

现在解锁图层2中的所有路径，然后给他们命名，如下图：

5.树立风格现在我们要让这个图标变得更加的迷人，步骤如下： 5.1添加渐变选择所有的路径然后使用渐变工具，然后去色板中选择一个从黑到灰到白的径向渐变。选择每一个路径，使用渐变工具(G)在其中拖动，直至达到下图所示效果.

把所有的路径的描边都设为无，这样做是为了预览铅笔的大致效果。

呃...笔身的光影效果还不错，但是笔尖和金属环似乎还需要调整一下。

如下图所示，把这个路径的渐变设置为线性渐变。希望你能调出和我一样的效果，如果不行，你可以下载附上的源文件。

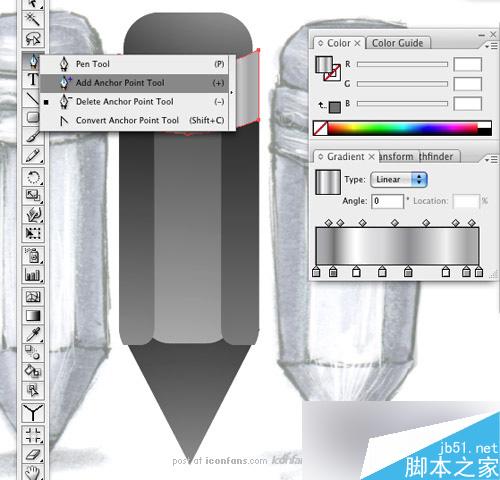

金属环路径应该紧紧地套在橡皮擦上，为了达到这种效果，使用添加锚点工具在金属环路径的两个顶点处再添加4个锚点，然后删掉两个顶点锚点，效果如下图所示：

金属环路径应该还有一点厚度，最简单的方法就是使用路径偏移命令，点击对象>路径>偏移路径。在偏移路径面板中，把偏移值设定为-1或者更小。你可以勾选预览查看效果，然后点击确定。

注意：路径偏移命令会在金属环路径上层复制出一个副本，然后你需要改变（位于副本下层的）金属环图层的渐变，以产生厚度感。不管偏移的路径有没有用，默认名都是“路径”。

如果偏移值为负数，则副本将会出现在上层。

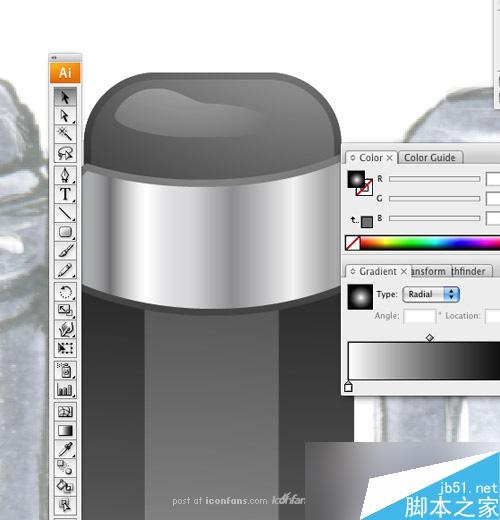

调整金属环路径的渐变，敲击G，然后在路径中拖拽渐变效果，直到产生下图所示效果：

好了，金属环看起来舒服多了，现在我们来弄弄笔尖。

对笔头路径使用比例缩放工具，让它和笔身邻接匹配。

就像草图一样，笔头路径的中间需要有一个高光来表现它的形状。在做这一步之前，你要记住，这个图标是存储为EPS8格式，所以不能使用效果，也不能出现混合模式或者不透明度，只能使用路径和复合形状。为了更简单一点，使用钢笔工具在笔头路径上勾出一个路径。

调整渐变的方向和边缘，和形状匹配。

使用钢笔工具绘制笔尖。

使用钢笔工具绘制橡皮擦部分的高光，使用渐变工具调整，使其与橡皮擦形状匹配

对橡皮擦路径使用路径偏移命令得到一个副本，调整橡皮擦路径的渐变，让它的边缘看起来更明显。

5.2上色

在这一步，我们先把各个元素编到各自的组（笔身，橡皮擦和笔尖部分）。

选择笔身路径（包括三个路径）。点击编辑>颜色配置，勾选预览和转换选项，然后切换到RGB模式。（这个地方注意，我使用的是windows操作系统下的cs2版本，要弹出这个对话框要点击滤镜>illustrator 滤镜>调整颜色....）

拖拽滑块调整红/绿/蓝的值（随你调成什么样）。

选择橡皮擦重做第二部。

选择笔尖也做相同的操作。

现在铅笔看起来没有之前有立体感。这是因为在颜色调整过后，渐变色会丢失掉黑色信息。我们接下来要做的是回到铅笔的三个部分，然后在他们的渐变色中添加黑色，让各个元素的形状表现得更清晰。

把渐变色中主色的滑块向白色这边拖动。在色板中把颜色拖拽到渐变条中，选择刚才拖拽的颜色（通过点击颜色滑块实现）设定其值为0-0-0（要确定颜色模式为RGB）。你可以使用色板调整渐变色。

6.深化细节，风格匹配。在所有的基础部分完成以后，在视图菜单中切换到像素预览模式，检查一下有没有像素问题。就快完工了。如你所见，笔尖看起来太尖了，给人很不踏实的感觉，所以我们应该把圆锥点变为一个平头椎体。同时，我们有必要给笔身部分加一些额外的路径来实现高光效果（通过使用路径偏移命令），因为这支铅笔的外层反光度很高。结果如下图：

图标旋转45度效果

现在还有一个问题，这支铅笔看起来有点太暗了，没有达到我们想要的效果。所以我们需要调整一下颜色。只要通过下列方法调整一下金属圈路径即可：

（1）复制路径，然后缩放一小点，（2）再复制一个然后使用渐变工具，让这个图标看起来更真实。注意：在像素预览时确认“对齐像素”，“对齐点”已经被勾选上。

最终输出效果：

查看最终效果，虽然光的方向是从上至下的，但是笔身的较低部分的却比较高部分亮。没错，这是反光。

许多人觉得使用AI画图标很难，因为色光很难表现。如果你的色感很好，那你可以使用调色板来改变渐变色和色调。

不管怎样，你可以在PS下进行如下操作：

1.把你的矢量图输出为PNG格式，然后使用PS打开。通过使用曲线命令或者色彩平衡命令或者自动色阶（都在图像>调整选项下），或者使用你在PS知道的任何方法，编辑完后保存文件。

2.把编辑过后的图像拖到AI中，然后使用滴管工具吸取色彩的三个重要部分——明部，中间部和暗部，每次洗去过后，把颜色拖到调色板中保存。

3.把你选择好的颜色拖拽到渐变条中，调出你自己喜欢的渐变色，然后在图标中使用。我经常那样做，现在我已经有一个常用的渐变色库，我经常在我的图标设计中使用。

7.源文件你可以在这里下载这个图标的EPS文件或者AI文件。（但是在我们这要收饭团，如果你也像我一样无所事事的话，打开金山词霸和google，随便找一篇英文的教程来翻译，然后贴上来，你就会得到饭团，如果你翻译的是一篇阿塞拜疆语的教程，那你会成为iconfans论坛终生免费享用饭团会员。）

一般错误让我们用上面的例子来讨论一下在图标设计的时候常会犯的错误。

图标的高光和反光，一般是在原始路径上绘制一个新的路径，然后填充白色或者黑色，然后改变他的不透明度。这种办法会使物体的颜色变成银灰色，会没有以前清晰，尽管能够产生光泽。使用华而不实的圆柱体作为铅笔的笔身，只使用一个渐变。绘制图标时应该表现物体最普遍最具代表性的特征。一只圆柱形的铅笔很难表现清晰的棱角和明显的高光。绘制一个路径表现铅笔身，然后通过使用一个渐变让他看起来有棱柱的效果。这种方法确实很简单，但是很难编辑，而且渐变方向容易歪斜。在ESP8格式下使用混合工具创造阴影效果，阴影会变成由白至黑。一旦放在有背景色的背景下，就会有白色的轮廓线出现。

设计比较这是一些我们想要放在一起讨论一下优缺点的一些典型案例。上述的最终效果说明铅笔是用一点透视法制做的。这是个完美的设计，它包含一切信息：光感，阴影，色彩和质感，特别是这个图标可以被拉伸至任何大小而不会出现锯齿问题

图一中的铅笔图标使用的是两点透视法。这个图标的光感不错，阴影效果可以接受，颜色比较棒，也没有锯齿问题。看起来真的挺牛逼的。但是这个铅笔的形状和质感对于观者来说可识别性不是太高，这一点犯了我们设计图标的大忌！图一

图二中的文件夹也是用两点透视法。这个图标概念不错，质感也很到位。他准确的刻画了由上至下的光线，阴影也体现得很让人满意，文件夹的反光更是恰到好处，然而，由于文件夹的上边缘存在锯齿问题，所以在24x24像素下连形状都看不清了。图二

结论有许多方法做图标设计，有些人用3d软件，有些人用fw，有些人用ps，但是不管用什么，设计图标的目的都是一样的。我们必须保持一套图标风格一致，简单易懂。就像我在文章开头说的那样，要做一个精致漂亮的图标步骤就那么几步，原则就那么几条。

教程结束，以上就是AI制作卡通风格的铅笔图标方法介绍，操作很简单的，大家学会了吗？希望这篇教程能对大家有所帮助！
