概述
cad做绿化带的时候想要将块按照所画的线条分布，该怎么实现呢？下面我们就来看看详细的教程。
一、前期准备工作

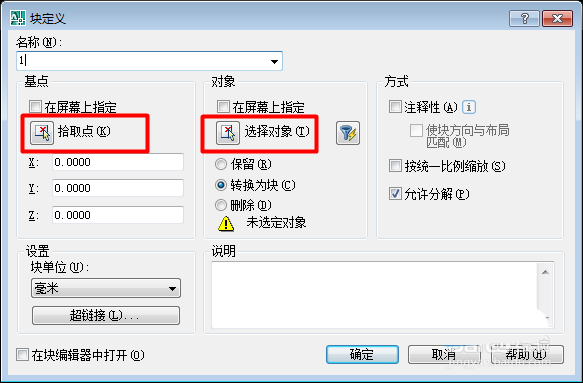

1、在CAD里新建一个块，使用【B/BL】；
2、设置大小，名称“1/A”这里为“1”，以及捕捉点居中；

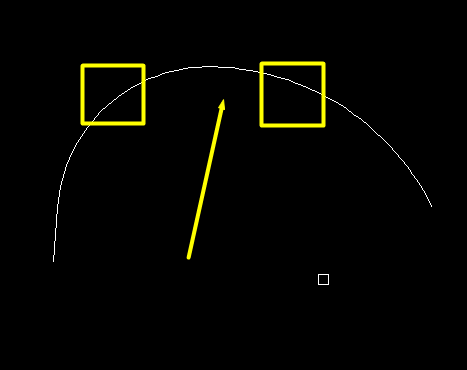

3、找到路径，即块要排列分布的路径线条；
二、等距排列：
1、在CAD绘图菜单栏里找到点；

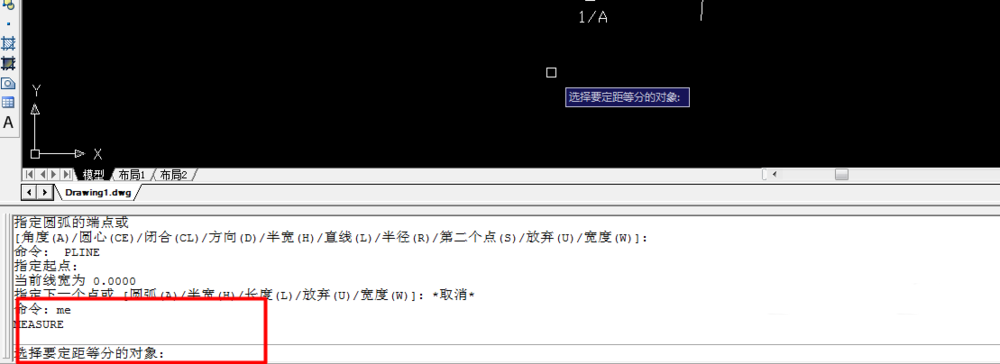

2、点击按等距排列，或者输入【me】；

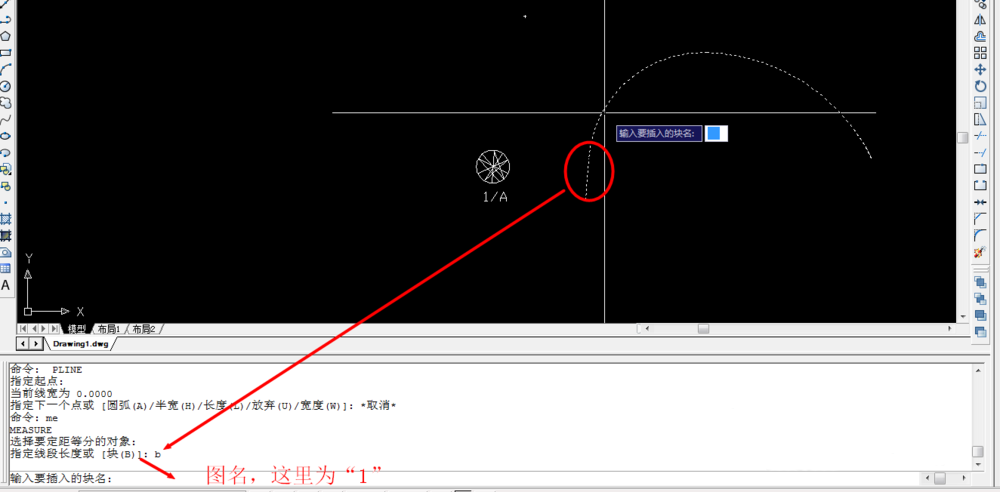

3、点击路径线条，输入字母B，输入块的名称，这里为“1”；
4、设置是否对齐块和对象（按照自己的需求）；

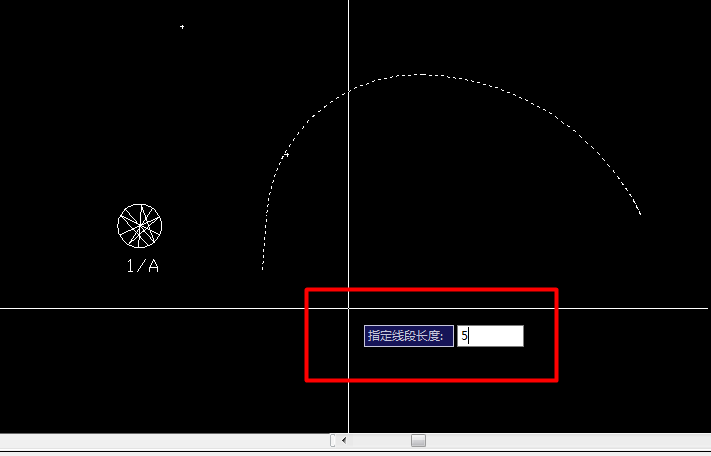

5、输入自己需要等分的距离数值，如5米，然后摁回车键即可；
6、结果如下：
三、定数等分排列
1、步骤跟定距类似，先选择定数等分，快捷键【div】;
2、点击路径线条，输入字母B，输入块的名称，设置是否对齐块和对象（按照自己的需求）；
3、输入自己需要等分的数值，如5个，然后摁回车键即可；
以上就是cad块排序的方法，很简单，喜欢的朋友可以收藏一下。
