CAD图形怎么导入SAP2000中？

SAP2000作为一个早期的有限元分析软件，其作用主要为通过有限元的手段对结构进行分析，而绘制模型却是SAP2000的短板，通过SAP2000只能绘制一些简单的，规则的模型，对于较复杂的结构体，SAP2000则需要大量的时间来建模甚至根本无能为力，所以我们使用SAP2000更多的是使用它的分析功能，而建模我们则通过Auto CAD，3DMAX等软件建模，下面我介绍一下怎么把CAD绘制的模型导入到SAP2000

1、在电脑上安装SAP2000和AUTOCAD，具体步骤不再赘述，大家有疑惑的可以参照我另外几篇经验

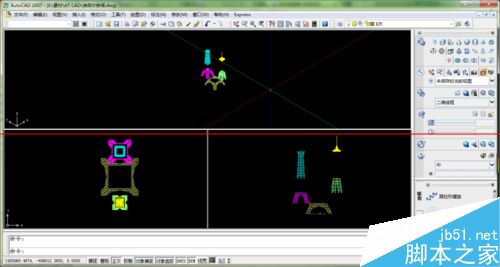

2、在CAD中通过三维建模绘制模型，因为AutoCAD经典模式下进行建模如果不注意视口的合理切换则会导致图形在导入到SAP2000中后为二维图形，并不是三维结构，下面以我之前做过的一个图形为例

3、CAD所绘制的图形要成功地导入到SAP2000中，在绘制模型的过程中有几个点需要特别注意：

①图形必须为单线，PL命令所绘制多段线是无法导入到SAP2000中的，就算在图形绘制过程中使用了PL命令，在导入之前也需要将图形整个分解之后才能保存

②为了是模型在导入SAP2000之后方便定义材料和对不同构件的编辑，在CAD绘制图形时需要将不同材料的结构分为不同图层，然后按图层分步导入SAP2000，并分别定义材料属性

③通过CAD将模型绘制好之后，在保存的时候应保存为低版本的 .DXF格式，这也是SAP两千能够识别的前提条件

4、保存好之后我们打开SAP2000，单击“文件”——“导入”——“AutoCAD.dxf文件”

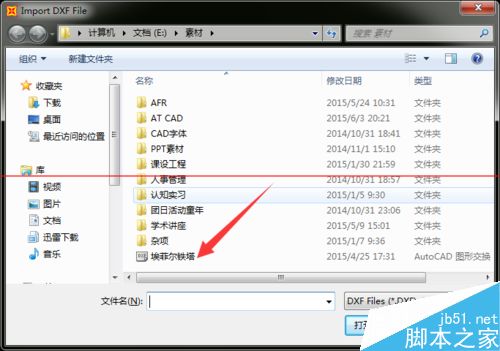

5、双击需要导入的文件后会弹出“导入信息”对话框，需要选择全局方向和单位，以上述图形为例，以为铁塔的延伸方向是沿Z轴向上的，所以勾线Z，单位以建筑的一般表示方法为准，采用毫米mm、千牛KN、摄氏度℃，设置完后点击“确定”

6、接着会出现“DXF导入”对话框，可以指定需要导入的图层，建议分层导入，然后分别定义材料（注意每次导入的方向都应该相同，在本例中均为Z方向，否则结构最终不会形成整体）

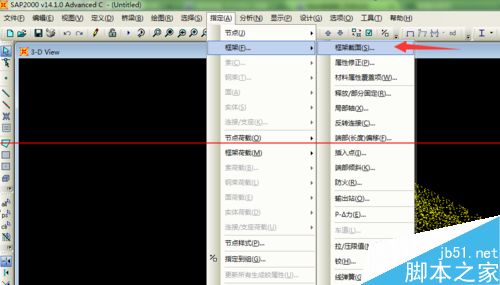

7、导入第一部分后的软件会默认这一步导入的图形为选中状态，然后我们点击“指定”——“框架”——“框架截面”

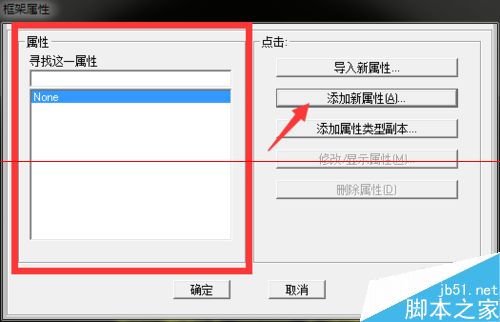

8、接着在弹出的“框架属性”对话框中选中我们之前定义好的材料，或者添加新属性

9、重复上一步骤，直到结构全部倒入和定义完毕即可

注意事项：CAD应尽量保存为低版本.dxf。
