概述
使用CAD时候，想要标注断面符号，如何标注呢？下面讲解具体标注的步骤

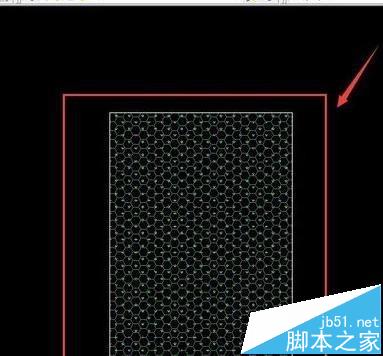

1、如图所示，想要在停车位的剖面图中标注断面符号
2、如图所示，选择“符号标注”
3、然后点击“剖切符号”

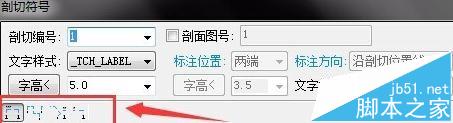

4、弹出“剖切符号”对话框，如图所示，选择一种需要的剖切类型

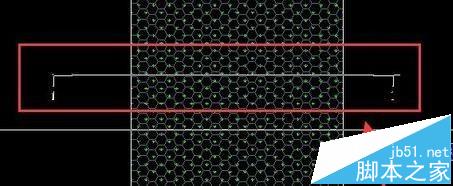

5、这里选择第一个为例，然后直接在需要剖切的部分拉线，空格

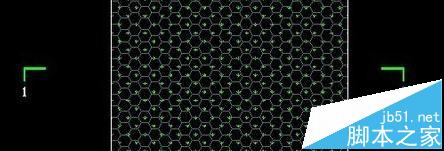

6、发现剖面标记符号画好了，提示：图中的剖切数字可以根据图纸的位置等改动
