cad匿名块是什么?将匿名块变成普通块的教程

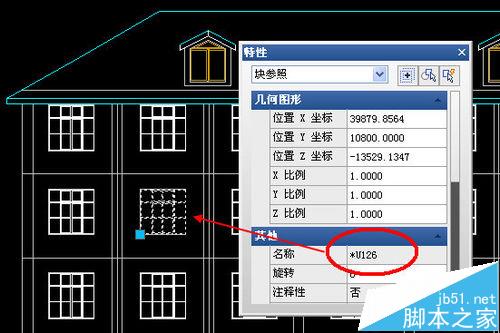

我们在一些建筑、电气等专业图纸中经常会看到这样的图块，图块名称是*xxx，如下图所示。

一、匿名块是怎么生成的？

1、这种图块双击时无法编辑，还有些图纸利用这种图块来加密，做成这种名称的多重插入块，不仅无法双击直接编辑，连炸开都不行。这种图块是怎么创建的？这种图块有什么作用？如果我想编辑这种图块怎么办呢？

CAD图中名称为*XXX的图块被称为匿名块，也有叫无名块的。这种图块用常规的CAD命令是无法创建的，是利用CAD二次开发程序创建的，也就是一些专业软件或工具创建的。其实CAD中一些标准对象，例如标注或填充，也是一种类似匿名块的对象。

网上我知道一段比较专业的解释：有些专业软件利用匿名块来取代自定义对象，好处是不出现代理对话框。块中的某些属性放在扩展数据中，对块可以进行参数化操作，原理就是提取块的扩展数据后，删除旧块，利用新改的数据生成新块。由于使用的是匿名块，所以不需要注意块的名称，也不会在块列表中出现软件定义的块。

这个比较难理解，说的简单一点，比如上面图中的窗户只有一个原始的块文件，但在图中这种形式的门窗可能会多个不同的尺寸，如果用普通块插入的话，改一个门窗的尺寸，其他门窗就会跟随修改，但用匿名块，每个图块都是独立的，就不会出现这个问题了。

除此以外，匿名块本身不会在图中保留块定义，直接删除即可，无需清理；两张图中看着同名的匿名块，比如名字看上去都是*U99，但将一张图中的*U99复制到另一张图后，图块名会自动更改为一个不重复的名字，例如*U163，也就不会存在同名块定义相互覆盖的情况。

二、匿名块怎么转成普通块？

1、如果我们想编辑匿名块，必须炸开，比较麻烦。如果想按普通块那样进行编辑，需要将匿名块转换成有名字的图块。在CAD内部没有这样的命令，我找到一个LSP程序，可以将匿名块转换为普通块，如果需要的话，可以到网盘里取一下（百度网盘点击下载）。

2、输入AP命令，加载下载的renblock.lsp插件。

3、加载成功后，输入CCC命令，选择要改名的匿名块。然后输入新的块名。命令执行时命令行提示如下：

命令:AP APPLOAD  已成功加载 renblock.lsp

命令:

CHANGE-BLOCK-NAME

命令:CCC

请选择块:

请输入新块名<</span>字符规范,不要重名>: WINDOWS01

这是一个匿名块.

块名已经更改成"WINDOWS01"

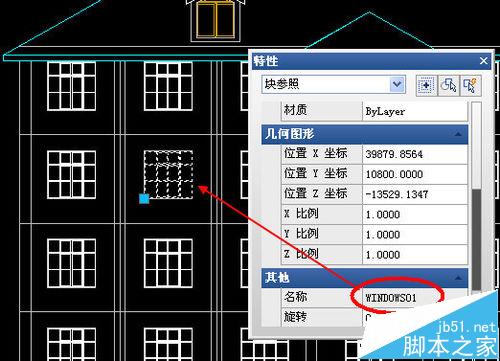

修改后效果如下图所示：

4、变成普通块后，双击就可以编辑图块了，如下图所示。

这个工具可以处理一些普通的匿名块，但不能处理一些软件生成的用于加密的匿名加多重插入块。如果图块既是匿名块，又是多重插入块，就需要专门针对匿名多重插入块的解密程序。

注意事项：

匿名块通常由二次开发程序和软件生成。
