实例讲解利用HTML5 Canvas API操作图形旋转的方法

169 阅读 0 评论
我是靠谱客的博主 单薄橘子，最近开发中收集的这篇文章主要介绍实例讲解利用HTML5 Canvas API操作图形旋转的方法，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

作为web开发者，我一直在和HTML5 canvas元素打交道。渲染图片是一个大的分支，十分重要而且很常用，所以,今天的教程是关于画布图像展示以及如何旋转图像，说不定是你现在真正想要的好东西。

总的来说，canvas旋转有两种方式：中心旋转和参照点旋转。熟练应用旋转功能，对你的开发作品会有极大的帮助。

关于对象的中心旋转
第一个类型的旋转，我们要看看是对其中心旋转一个对象。实现使用画布元素，这是一个最简单的旋转类型。我们把一只大猩猩的图片作为素材进行试验。

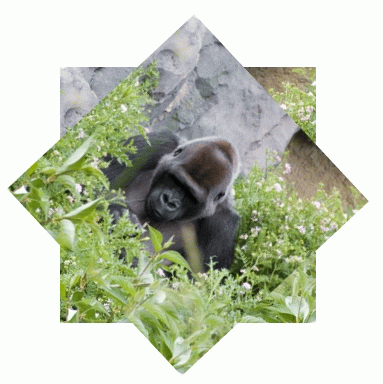

基本的想法是,我们要把帆布按照一个中心点旋转,旋转画布,然后把画布回到原来的位置。如果你有一些经验关于图形引擎，那么这听起来应该很熟悉。代码大概就是这样：（点击看效果）

JavaScript Code复制内容到剪贴板
  1. function onload() {
  2.     var canvas = document.getElementById('c1');
  3.     var ctx1 = canvas.getContext('2d');
  4.     var image1 = new Image();
  5.     image1.onload = function() {
  6.       // regular rotation about center
  7.       var xpos = canvas.width/2;
  8.       var ypos = canvas.height/2;
  9.       ctx1.drawImage(image1, xpos - image1.width / 2, ypos - image1.height / 2);
  10.       ctx1.save();
  11.       ctx1.translate(xpos, ypos);
  12.       ctx1.rotate(47 * Math.PI / 180);//旋转47度
  13.       ctx1.translate(-xpos, -ypos);
  14.       ctx1.drawImage(image1, xpos - image1.width / 2, ypos - image1.height / 2);
  15.       ctx1.restore();
  16.     }
  17.     image1.src = 'image.png';
  18.   }

注释已经非常详细，但我仍旧想提一点：.save()和.restore()。他们的作用是保存旋转之前的画布，然后旋转后恢复。有效地避免了和其他渲染冲突，十分关键，许多朋友没有顺利进行旋转，大多都是这个原因。

围绕某个点旋转
第二个类型是图像围绕空间的某个点进行旋转，这将变得比较复杂。可为什么要这样做呢？很多情况下，你需要把对象参照另一个对象旋转，单一的围绕中心旋转无法满足需求。而且后者会更常用，比如在做网页游戏中，经常会用到旋转。


JavaScript Code复制内容到剪贴板

  1. function onload() {
  2.     var canvas2 = document.getElementById('c2');
  3.     var ctx2 = canvas2.getContext('2d');
  4.     // regular rotation about point
  5.     var image2 = new Image();
  6.     image2.onload = function() {
  7.       // regular rotation about a point
  8.       var angle = 120 * Math.PI / 180; // angle of rotation in radians
  9.       var rx = 300, ry = 200; // the rotation x and y
  10.       var px = 300, py = 50; // the objects center x and y
  11.       var radius = ry - py; // the difference in y positions or the radius
  12.       var dx = rx + radius * Math.sin(angle); // the draw x
  13.       var dy = ry - radius * Math.cos(angle); // the draw y
  14.       ctx2.drawImage(image2, 300 - image2.width / 2, 50 - image2.height / 2);
  15.       ctx2.beginPath();
  16.       ctx2.arc(300,200,5,0,Math.PI*2,false);
  17.       ctx2.closePath();
  18.       ctx2.fillStyle = 'rgba(0,255,0,0.25)';
  19.       ctx2.fill();
  20.
  21.       ctx2.save();
  22.       ctx2.translate(dx, dy);
  23.       ctx2.rotate(angle);
  24.       ctx2.translate(-dx, -dy);
  25.       ctx2.drawImage(image2, dx - image2.width / 2, dy - image2.height / 2);
  26.       ctx2.restore();
  27.     }
  28.     image2.src = 'smallimage.png';
  29.   }

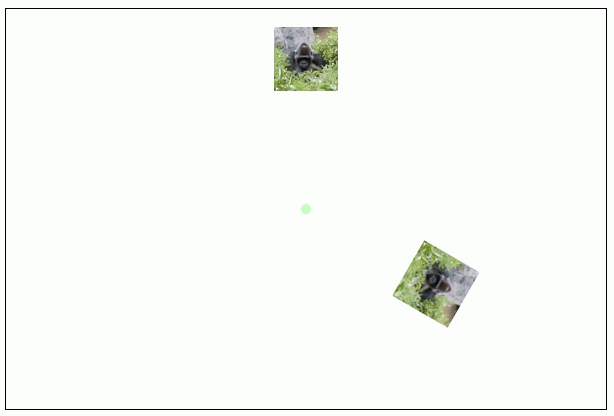

代码简洁，作用是把一张图片按照一个点旋转了120度，这张图片更形象。

绘制魔性Logo
这是在度娘上看到了一个logo，巧妙运用了旋转变换，用一个很简单矩形，通过旋转变换，变成了一个很漂亮的logo。这logo是不是很有魔性？童鞋们动动脑，尝试实现一下它。下面，提供我实现它的代码。

JavaScript Code复制内容到剪贴板
  1. <!DOCTYPE html>
  2. <html lang="zh">
  3. <head>
  4.     <meta charset="UTF-8">
  5.     <title>绘制魔性Logo</title>
  6.     <style>
  7.         body { background: url("./images/bg3.jpg") repeat; }
  8.         #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
  9.     </style>
  10. </head>
  11. <body>
  12. <div id="canvas-warp">
  13.     <canvas id="canvas">
  14.         你的浏览器居然不支持Canvas？！赶快换一个吧！！
  15.     </canvas>
  16. </div>
  17.
  18. <script>
  19.     window.onload = function(){
  20.         var canvas = document.getElementById("canvas");
  21.         canvas.width = 800;
  22.         canvas.height = 600;
  23.         var context = canvas.getContext("2d");
  24.         context.fillStyle = "#FFF";
  25.         context.fillRect(0,0,800,600);
  26.
  27.         for(var i=1; i<=10; i++){
  28.             context.save();
  29.             context.translate(400,300);
  30.             context.rotate(36 * i * Math.PI / 180);
  31.             context.fillStyle = "rgba(255,0,0,0.25)";
  32.             context.fillRect(0, -200, 200, 200);
  33.             context.restore();
  34.         }
  35.     };
  36. </script>
  37. </body>
  38. </html>

运行结果：

是不是非常的酷？这个图形稍微分析一下发现还是蛮简单的，就是让一个正放形，以屏幕中点（即初始正方形左下角顶点）为圆心进行旋转。

艺术是不是很美妙？大家一定以及体会到了Canvas的奇妙，简简单单的几行代码就能实现无穷无尽的效果。只要脑洞够大，没有什么是不可以实现的。所以，扬起咱们的艺术家的旗帜，加快步伐，继续前进！
