概述
在cad绘图时，尤其是需要配筋说明时，需要注明钢筋等级，这就需要用到钢筋符号了，然而由于这些符号的特殊性，导致其并不能直接输入，下面就为大家介绍下如何在cad中插入三级钢符号。简单步骤如下：
第一步、安装SJQY字体
首先下载SJQY字体，地址：http://pan.baidu.com/s/1qXJkmvi

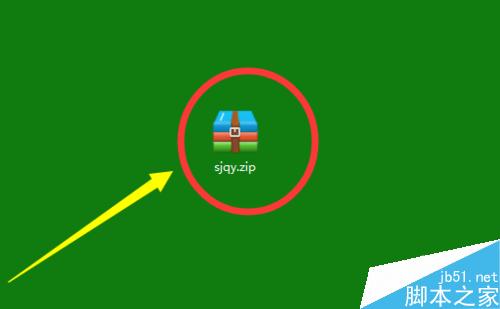

下载完成后，解压。
依次安装着四个字体文件。双击打开。
选择安装。
依次安装这4个文件，弱国提示是否替换的话，选择替换，直至4个都装完。
第二步、新建SJQY文字样式

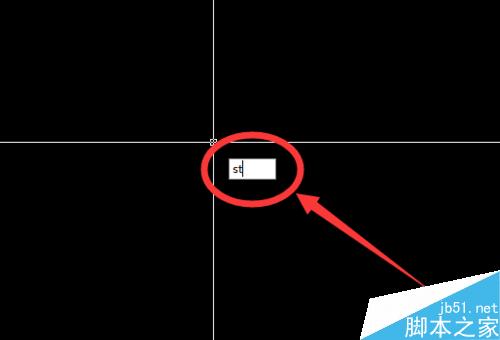

打开cad，输入文字样式命令“st”，
进入文字样式，点击新建。
输入新建样式名称“SJQY”，确定。
选中新建的“SJQY”样式。
给它指定一个字体，即为“@sjqy”字体，点击运用。
第三步、输入钢筋符号

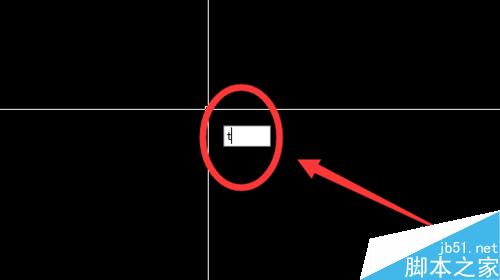

输入文本命令“t”，回车。

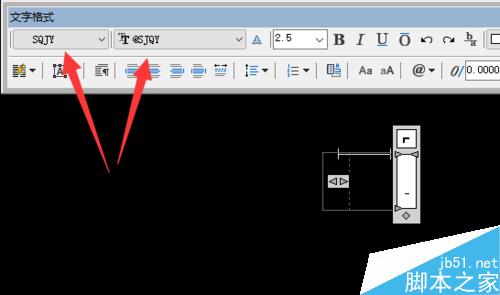

在弹出的文字对话框中，选择文字样式，选择SJQY。
开启大写，注意这里一定要先开启大写。
输入大写“A”,则为一级钢；输入大写“B”，则为二级钢；输入大写“C”，则为三级钢……
注意事项
输入字母前，一定要先开启大写。
以上就是如何在cad中插入三级钢符号的字母方法介绍，操作很简单的，大家按照上面步骤进行操作即可，希望能对大家有所帮助！
