我是靠谱客的博主 坚定嚓茶,这篇文章主要介绍CAD土方断面图怎么画?CAD画道路土方断面图的教程,现在分享给大家,希望可以做个参考。

今天我们就来看看使用CAD画土方断面图的方法,很简单,请看下文详细介绍。

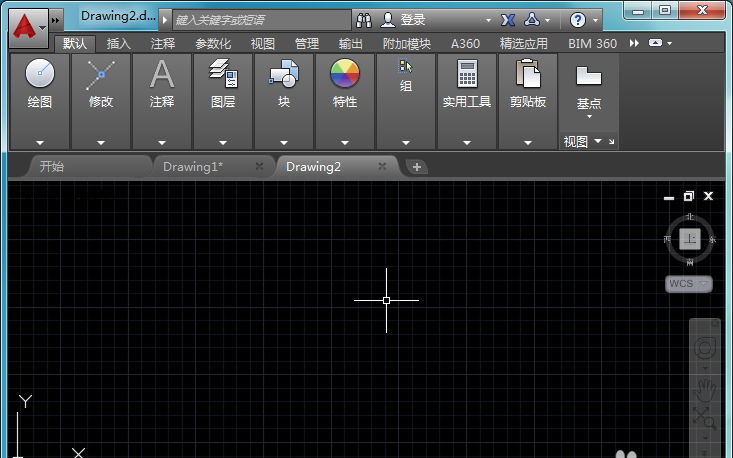

1、打开CAD这款软件,进入CAD的操作界面如图所示:

2、在该界面内找到直线命令,如图所示:

3、使用直线命令绘制一个四边形作为地基,如图所示:

4、再在地基的上面画出路基和路面,如图所示:

5、再在菜单区里找到修剪命令,如图所示:

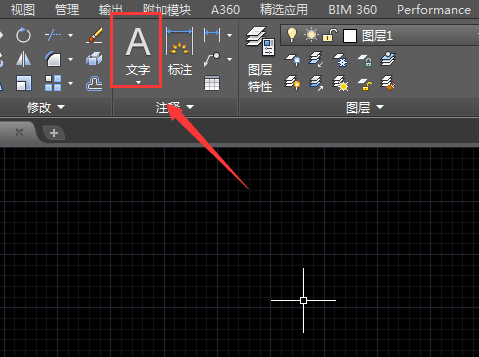

6、使用修剪命令,将多余的图形修剪掉,然后在菜单区里找到文字命令,如图所示:

7、使用文字命令在路面上标注出路面,如图所示:

8、依次将路基和地基标注出来,这样我们的土方断面图就画好了,如图所示:

以上就是CAD画道路土方断面图的教程,希望大家喜欢,请继续关注靠谱客。
