串口线接法与线芯引脚定义分别是什么？

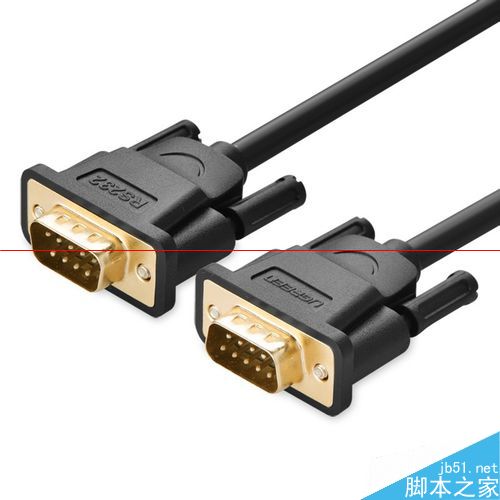

串口线运用于设备间的串行通讯，比如电脑连接打印机、超市扫描枪连接电脑等适用面非常广，尤其是在一些老式打印机等设备上能特别容易找到串口线接口。这里以笔者购买的绿联RS232串口线为例为大家进行讲解。

1、串口线运用于设备间的串行通讯，适用面非常广。串口线接法要根据实际连接设备而定，我们先看其引脚定义（以绿联RS232为例，其他串口线与此类似）。目前RS232串口线接口为DB9针，其接口引脚定义如下：

2、如上图所示，RS232串口线接口针脚分上下2排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5针，从左到右，分别对应1-5号针脚；一排4针，从左到右，分别对应6-9号针脚。

3、引脚    定义         符号

        1   载波检测        DCD

         2   接收数据        RXD

        3   发送数据        TXD

        4  数据终端准备好   DTR

        5    信号地         SG

        6   数据准备好      DSR

         7   请求发送        RTS

        8   清除发送        CTS

        9    振铃提示       RI

4、绿联RS232串口线线芯颜色定义：1    黑色2    棕色3    红色4    橙色5    黄色6    绿色7    蓝色8    紫色9    白色

5、用户在需要DIY绿联RS232串口线的情况下，可根据这一线芯颜色，对应接线。

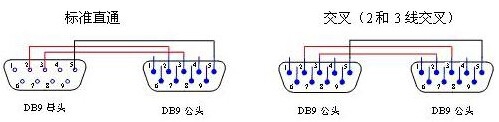

6、根据不同需要，RS232串口线接法分为两种：直连与交叉。

7、RS232串口线直连接法就是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连），绿联 RS232串口线为直连接法；RS232串口线交叉接法就是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）。

8、那么RS232串口线直连与交差接法分别用在什么场合？

9、一般情况下，设备和电脑的连接通讯，需用到RS232串口线直连线；而设备和设备的连接通讯，就会用到RS232串口线的交叉线。用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232串口线。
