cad绘制的图纸中需要插入一些符号，该怎么插入呢？下面我们就来看看详细的教程。
1、正常启动autocad软件，执行“文件|打开”菜单命令，将“室内装饰样板.dwt”文件打开，再执行“文件|另存为”菜单命令，将其另存为“详图符号.dwg”文件，从而调用其中已经有的绘制环境

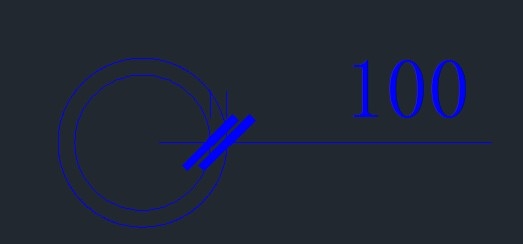

2、执行“圆”命令（C），根据提示绘制出一个半径为500mm的圆。
3、执行“偏移”命令（O），将圆向内偏移100mm.

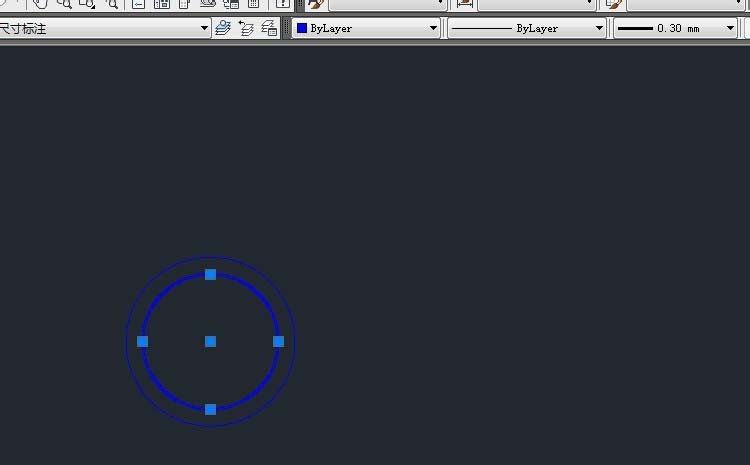

4、选择内侧圆，在“特性”工具栏中设置线宽为30mm.
5、执行“直线”命令（L），经过外圆的右侧象限点，向右侧绘制一条长1000mm的直线。
6、执行“单行文字”命令（T），输入文字并移动到相应的位置。
7、执行基点命令（base）,指定圆心点作为基点，然后保存。
上面就是详图符号中内外圆直径的大小，并且设置内圆的线宽，再让用户掌握详图符号中圆内文字的字高及设置方法，需要的朋友可以收藏一下。
