maya打造逼真的地狱男爵里的鱼人角色

本教程教靠谱客的朋友们用Maya打造《地狱男爵》里的鱼人角色，在这部片子中Abe Sapien是一个鱼人，他有璞和腮，只能在水里呼吸，所以在陆地上必须穿着一套呼吸设备。总之，角色是整体建模，然后加上装备，最后在 Photoshop里添加背景。这个角色属于聪明机智的类型，它的动作姿态参考了电影。为了符合电影中漆黑的环境和明亮的角色那种对比的感觉，在角色上方放置了一盏聚光灯，就好像光从水面上照射下来。关于脖子上装满水的呼吸系统，将在后面介绍如何制作它那种里面有水的材质效果。

影片中的鱼人角色

具体的制作步骤如下：

建模

在建模前要了解一个人的站立姿势。不管是男人还是女人，为了保持平衡，他们从侧面看应该是一条曲线而不是直线。了解这一点后，就可以开始建模了。

我采用一个多边形方块从整体到局部的建模方式，整个建模工作都是在Maya中完成，没有使用类似ZBrush之类的建模软件。另外，收集一些相关图片作为参考也是非常必要的。

首先做出基本形态，然后CPS并镜像。在制作完整体的形状后，就可以开始根据照片来做细致的建模了。（图01）

图01

腮

在表面上制作一些浅的血管。先制作一页，然后复制出另两个。（图02）

图02

头

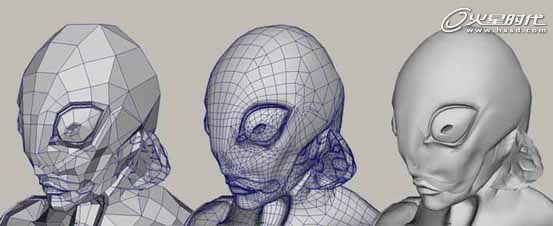

头部非常关键，Abe Sapien的主要特征就是他像鱼一样的头。在他的脸颊制作几个孔，然后再添加一些血管。眼睛是从整体建出而不是单独制作的。关于嘴部，与人的嘴相比，他的嘴要小一些，而且嘴角下垂，尽量以鱼的嘴作为参照，记得他的嘴上方有一道曲线的凹槽。这些细节对于提高作品的真实度非常重要。（图03）

图03

璞

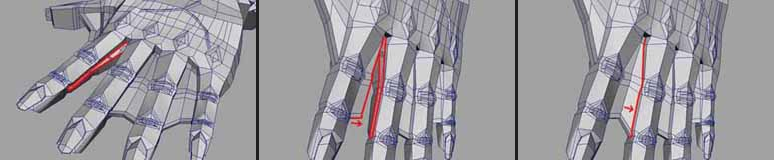

abe sapien的指间有璞。如图所示，使用extrud连接两个指头之间的部分，并保留一定的厚度。（图04）

图04

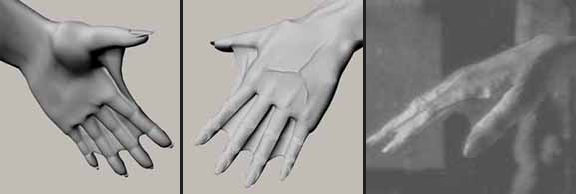

在我收集的电影图片中，没有关于他的手的特写。但是我还是发现了一些特征。比如他的手掌较大，手指较长，最重要的是他的指甲长而且尖。他的手背和皮肤一样是绿色的，手掌则是带有棕色斑点的白色。这些细节都是作品好坏的关键。（图05）

图05

装备

大部分装备使用了nurbs建模，尤其是呼吸器使用nurbs成形非常方便。（图06）

a、眼珠单独建出，并和眼罩结合到一起。眼罩的两根金属支架单独建出。其余是整体建模。
b、使用nurbs建模。
c、圆环为一个整体，金属零件单独建出。这些物体将使用不同的颜色来表现不同的材质。

图06

腰带和挎包

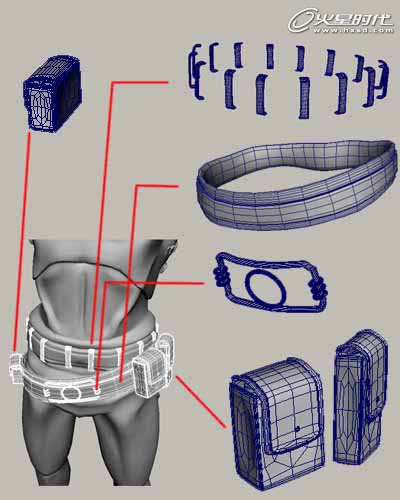

制作腰带和挎包并不复杂，只要把握好合适的尺寸并适合腰部的形状就行。为了让腰包看上去更真实，可以在它的边缘添加一圈硬边。（图07）

图07

贴图

身体

我先将低多边形的模型一半展开线框，在贴图后使用cps光滑并镜像。

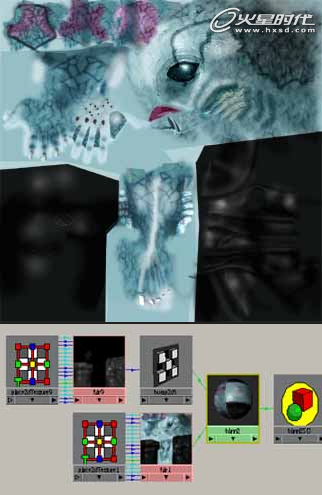

首先我将身体分成头、腮、上身、大腿、小腿、脚掌、上臂、小臂和手掌这几个部分，然后在photoshop绘制好贴图，然后转成灰度图并调整对比度以生成bump map（图08）

图08

装备

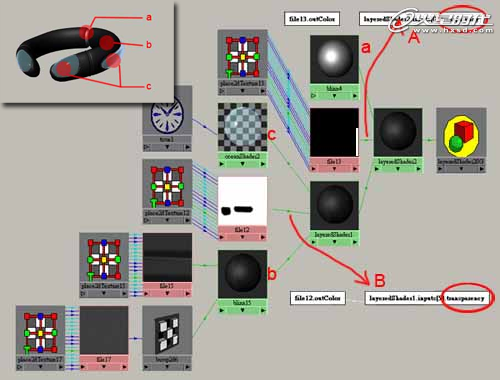

我使用两个蒙板将圆环分成a、b、c 3种不同材质的部分，a为金属，b是塑胶，c我使用了ocean shader来得到水的材质。

b是b和c的蒙板，用来将它们分开成不同的材质属性。之后再使用a蒙板将a材质分离出来。（图09）

图09

ocean shader

wave length mix/max：用于调整波长的最小和最大值。
wave height：使用曲线控制波的高度。横轴表示波长，纵轴表示波高。
wave turbulence：使用曲线控制波的紊乱度。
wave peaking：使用曲线控制波形。数值越小越平滑，反之亦然。
foam emission：生成波浪上的泡沫。泡沫只是通过颜色表现出来，并不会产生真正的泡沫形状。

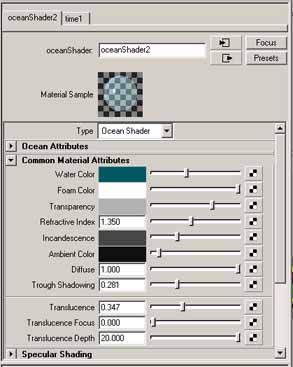

common material attributes：调节波浪和泡沫的颜色、透明度、推进效果以及其它一些属性选项。（图10）

图10

绑定

我使用joint来塑造模型特定的姿势，没有用类似finalrig等的其它软件。

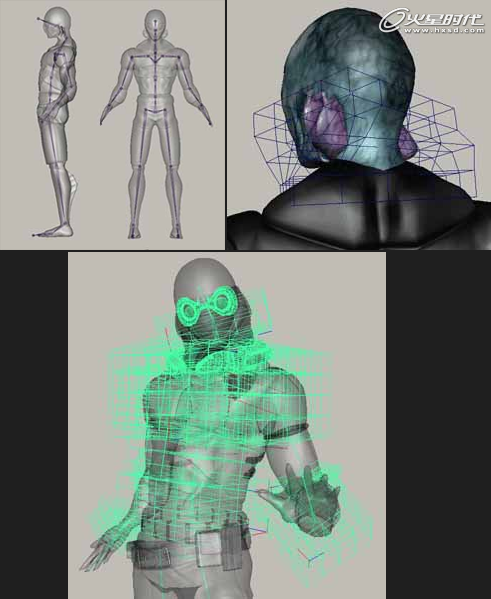

其间我使用了大量的flexor来调整关节处的运动变形。在模型和骨骼绑定前，最好先画出角色的姿势，这样在之后调整关节变形的过程中会更明确一些。因为璞的缘故，手指的部分也要特别注意，调整不好就会裂开。（图11）

图11

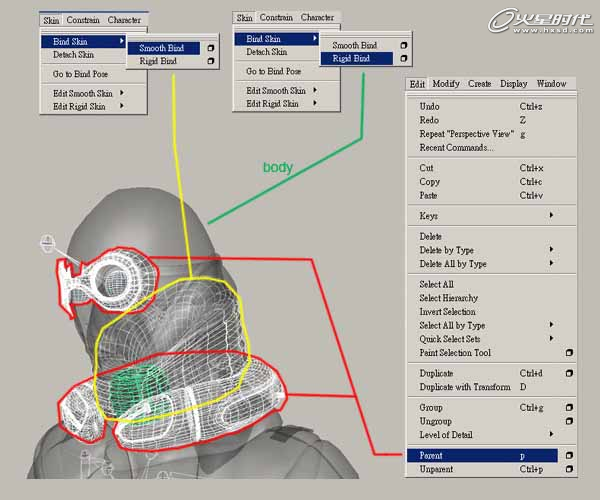

绿色：因为是人类的身体，所以使用rigid bind模式绑定。因为在绑定后，骨骼就会对模型产生作用，因此在之前就要将flexor准备好。

黄色：因为脖子上的装备有柔软的弹性，所以使用smooth bind绑定。

红色：眼罩、眼球和装满水的呼吸器从某种意义上可以被认定为刚性物体，不会产生形变，因此我只将骨骼设为它们的父物体来控制它们的运动。（图12）

图12

灯光

我使用了5个平行光，一个体积光，一个顶部的聚光灯。

主光

主光用于照亮主体。我使用从上方照射下来的聚光灯作为这个黑暗场景的主光。（图13）

图13

辅光

为了配合角色绿色的肤色，我使用5盏青色的平行光灯来照亮环境。（图14）

图14

体积光

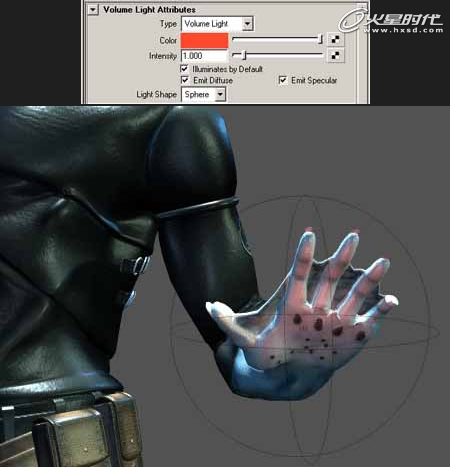

我使用一个橙色光照亮手掌的部位，借以对比手掌和肤色的不同。我通过衰减范围来控制照明，并将它的亮度保留为默认。（图15）

图15

合成

3d工作完成后，我在photoshop中为角色合成上背景。背景来自于电影并作了一些调整。需要合成的图像共分3层：背景，角色，和蒙板。（图16）

图16

蒙板

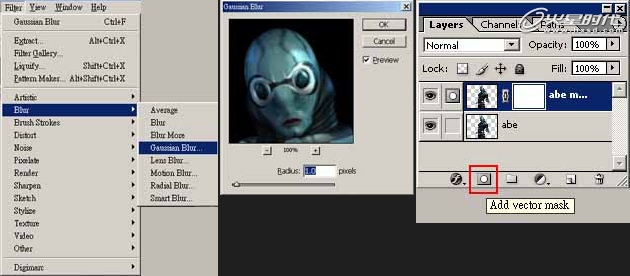

我来讲一下蒙板的制作方法。先将maya渲染的图像导入到photoshop里，并命名为abe mask。然后应用高斯模糊，半径为1。点击add vector mask添加一个蒙板。（图17）

图17

之后在保持角色边缘模糊的前提下，尽量清除掉黑色的背景。制作这个蒙板的目的是为了要产生模糊的效果来为图像增加景深，使角色看上去更真实。（图18）

图18

对背景图应用高斯模糊，半径为3，用于模拟景深效果。（图19）

图19

最终效果（图20）

图20

以上就是maya打造逼真的地狱男爵里的鱼人角色方法，希望能对大家有所帮助！
