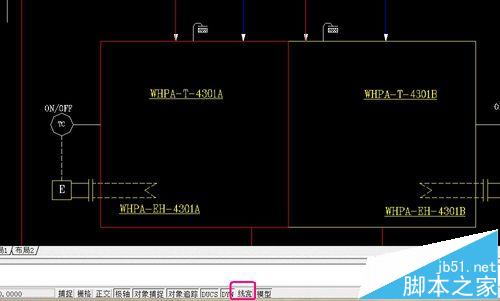

CAD作图时发现自己设置了线宽是不一样的，但在工作框中发现还是显示一样的宽，那应该怎么让它显示不一样呢？如下图，打开图纸看黄色和红色线框显示是一样的宽度
1、确认是不是一样宽：通过选中两个线段查看特性发现线宽是多种

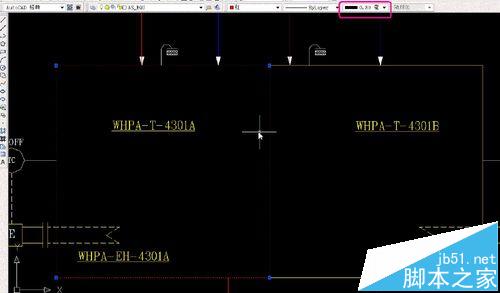

2、查看红色线宽：左键单击选中红色线框，看到工具栏显示为0.8毫米，如图：
3、同理查看而黄色为层的宽度，和：cad默认宽度一致，如下图：
4、再看看线宽按钮是突起来的：

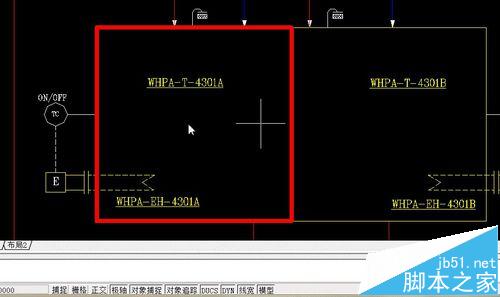

5、点击一下‘线宽’按钮，可以看到明显的不同了。
注意事项：线宽的设置可以通过‘图层特性管理器’进行编辑。
