概述

在aurocad中制作块是很经常的事。但有时后会忘记确定基点,而造成插入块时,基点默认的是原点,造成了很大的不便,下面介绍一下其解决方法。

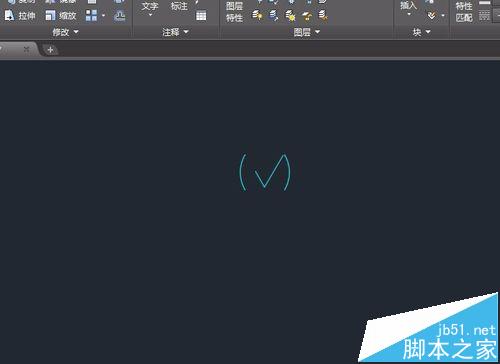

1、首先打开autocad,我已经先将要制作的块的外形画好。

2、制作块时很容易忘记,确定基点的坐标。

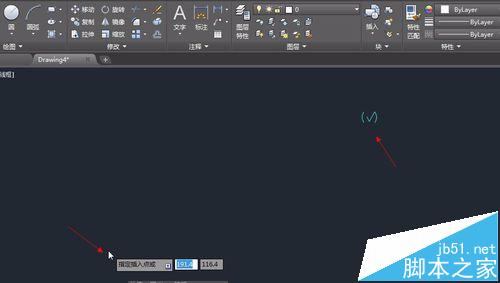

3、这就造成了如图的后果。当时没有确定基点,默认的是当时原点为基点的

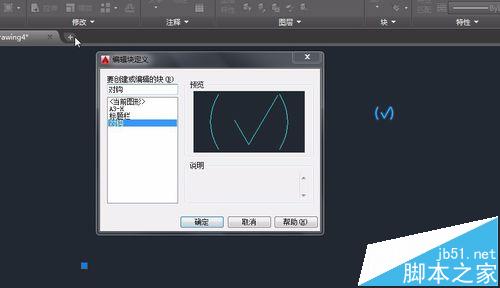

4、下面随便将块放在图纸上,鼠标左键双击这个块。会出现如下对话框,单击确定。

5、确定后进入了块编辑界面,这是需要编辑基点,选择基点选项,重新确定基点,再保存,关闭。

6、接下来,就可以任性的插入块了。

相关推荐:

CAD图块无法分解怎么办?

CAD怎么快速创建带编号的块?

CAD怎么创建块?CAD创建块的命令
