概述

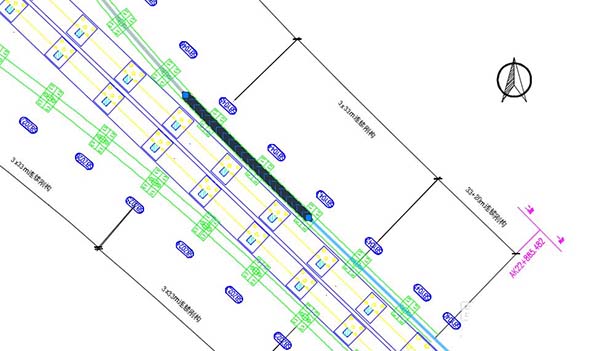

cad绘制图纸的时候需要计算线路坐标，我们可以根据曲线要素利用excel计算出逐桩坐标后可以很简单的使用样条曲线在cad中画出线路曲线，下面我们就来看看详细的教程。

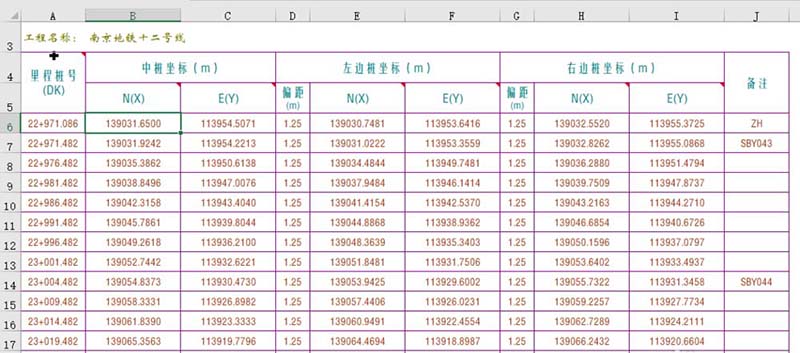

1、复制计算出的坐标到excel中，分为X、Y两列坐标
2、把X、Y坐标用逗号（英文状态）连接在一起，excel里用公式&","&连接
3、选中坐标组，复制（这样数据暂时都保存在粘贴板里）

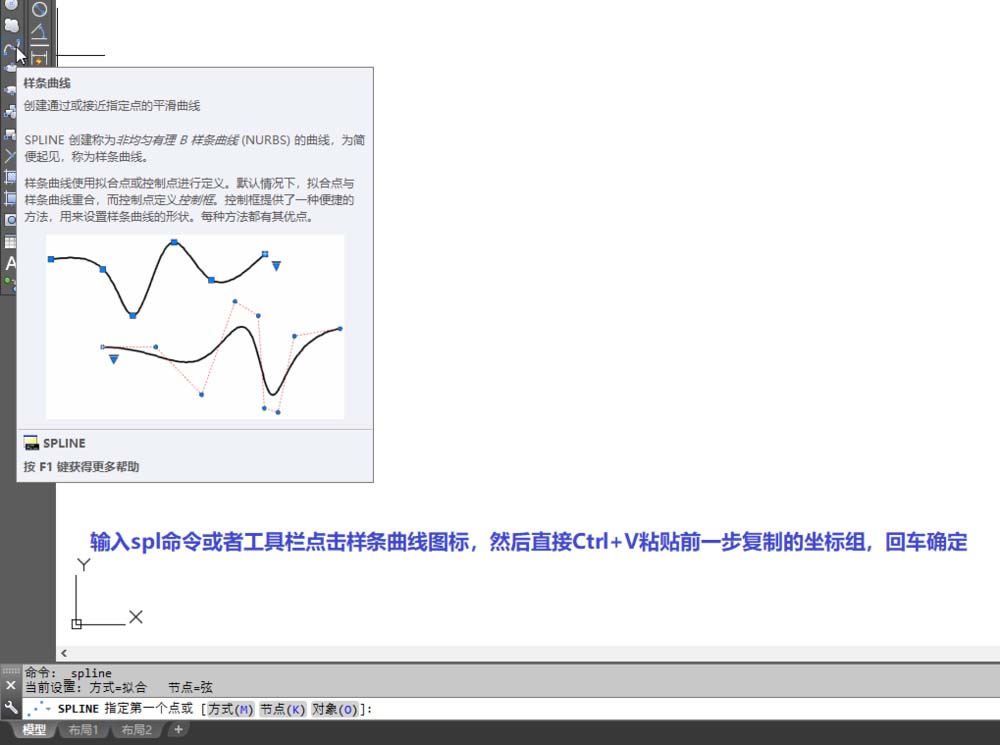

4、打开cad软件，新建文件或者在你需要绘制的文件里，输入spl命令（或者点击工具栏图标『样条曲线』）
5、直接Ctrl+V粘贴（或者在命令行右键菜单“粘贴”）刚才复制的坐标组，然后回车确定

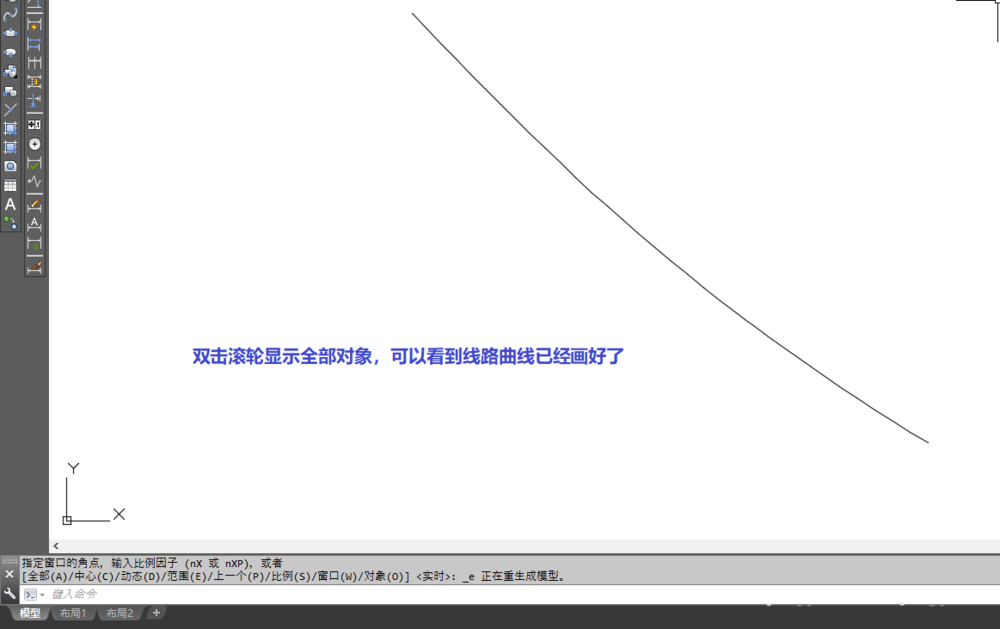

6、双击滚轮显示全部对象，可以看到曲线已经画好了
以上就是cad绘制线路曲线的教程，希望大家喜欢，请继续关注靠谱客。
