概述

               大家在修新款主板的时候，经常会发现有一些小方块的电源IC（也就是QFN封装的）表面上没有相关的IC名称，只有一些简单的标识，使我们在维修的时候，无法去了解相应的引脚定义和功能。

               这种情况主要出现在RICHTEK的电源控制IC上，常见到如BD-7H，AA-8J等等标识。为了帮助大家解决这个问题，我们特在全国首发公开这种IC的识别方法。

步骤如下：
            一、首先下载附件的PDF文档
            二、查看欲了解IC的表面，并记录下字样（如BD-7H）

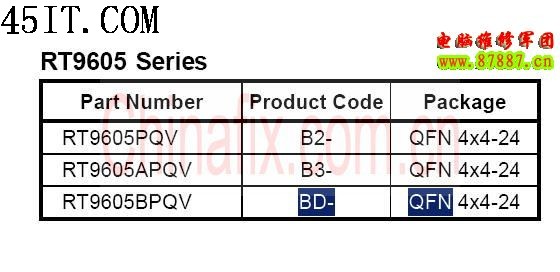

            三、打开文档，按CTRL+F，打开搜索界面，输入该IC的标识前缀及封装型式（也就是关键字，芯片的表面标识我们只用前面三个就行，如BD-）。我们以BD-7H为例，在搜索界面中输入BD- QFN，然后开始搜索，就可以搜索到这个标识的IC型号为RT9605BQPV
            四、找到型号后，到网上下载站去下载相关的DATASHEET就可以了。
