CAD导入AI图纸不出现断线该怎么办? cad文件转ai不断线的教程

好多朋友用AI画分析图需要间距相等时，采用CAD导图，但是CAD导图常常出现断线，令人各种不爽，本文为你提供方法，亲测有效哦！

方法一：pline线法

1、用CAD画线，使用pline线，且不能使用圆弧，注意最后不用闭合命令；

2、将CAD拖入AI，查看后没有问题；

3、发现线条都被编组了，全选，然后取消编组，线条完全闭合。

方法二：样条曲线法

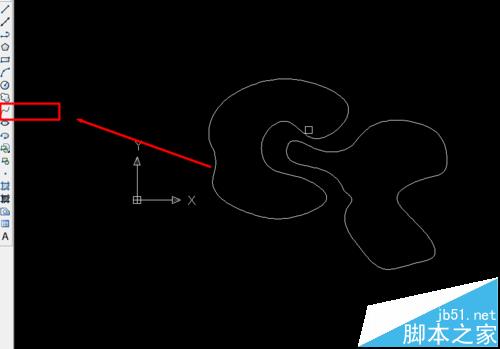

1、CAD选取样条曲线，然后划线

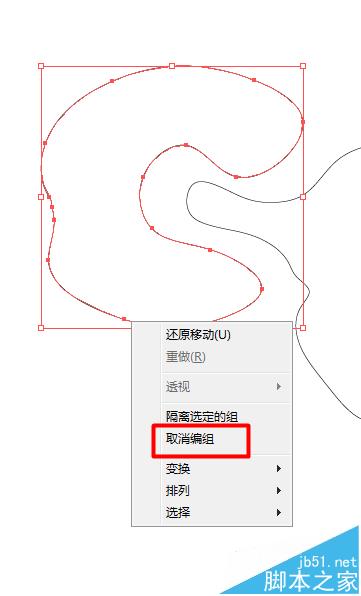

2、将CAD拖入AI里，然后取消编组

3、然后用AI处理，发现完全没断线

方法三：填充法

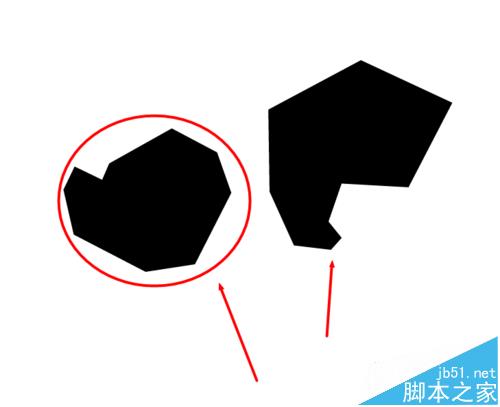

1、CAD里对线段围合区域填充---【H】，然后删除线条；

2、将CAD导入AI中，然后取消编组；

3、发现已经成面，也就是说明没断线。

方法四：CAD PS AI法

1、此方法需要借助ps，首先CAD画图，发现很多断线，不想处理，其实处理后导入AI仍是断线，所以导入PS中；

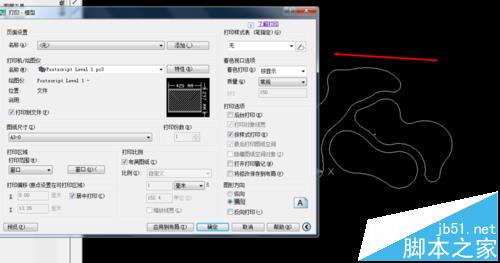

2、使用虚拟打印机导入ps

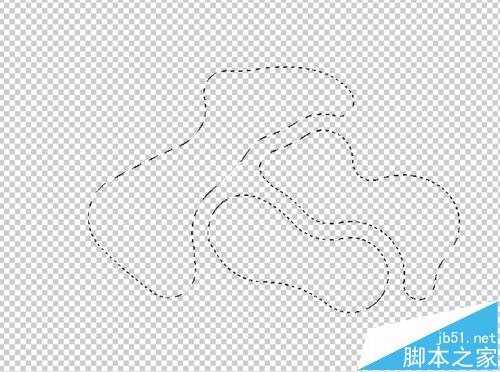

3、打开ps，选取图像的线条。做法如下：摁住【Ctrl】键，然后左击图层即可；

4、然后点击路径，并建立路径，像素选择随意，1、2即可；

5、然后导入AI中，选择文件--导出；

6、然后打开AI，处理下，发现没有断线；此种方法可以结合“将图片转换成CAD”软件使用，效果不错喔

注意事项：

pline线不要使用圆弧和闭合以及连接命令，否则有断线。
