RAID制作教程图文详解

Matrix RAID由于其特殊的磁盘分配概念，所以在此单独举例说明：

例如，使用2 块 120G 的磁盘组成RAID 其总容量是240G，先建立一个RAID 0，并手动指定一个1至238G之间的RAID 0模式的磁盘容量，然后利用剩余磁盘空间建立一个RAID 1模式。如：

100G（RAID 0）+ 70G（RAID 1）或

50G （RAID 0）+ 95G（RAID 1）等等

具体如何分配RAID 0与RAID 1的磁盘大小可按使用需求决定。

二、RAID 制作

如何制作RAID呢?

第一步：一般板载RAID控制器在主板BIOS中都会有控制器的开启与关闭选项，以及制作RAID所必备的 RAID BIOS的开关选项，将他们设置开启并保存BIOS后，在开机自检时，在IDE设备检测结束后，会有RAID BIOS自检界面出现，按提示按特殊键进入RAID BIOS 进行创建、删除、数据恢复等操作。设置Block Size（区块大小），一般选64K至128K即可，区块大对于大文件的读取和大型游戏或程序的运行有益，而区块小，对于小文件读取或建立Web、BBS服务器等有益。然后保存RAID，要注意的是一担磁盘被组建成RAID后磁盘上原有的数据将全部被抹除；

第二步：在安装操作系统时要让操作系统能够正确识别已创建的RAID，并能在其上进行系统的安装，Windows 2000以前的操作系统由于架构关系在此及以下步骤就没有相关设置了，而Windows 2000 / XP / 2003等操作系统在安装一始就需要按提示按F6键告知安装程序，有RAID设备需要手动安装驱动程序。

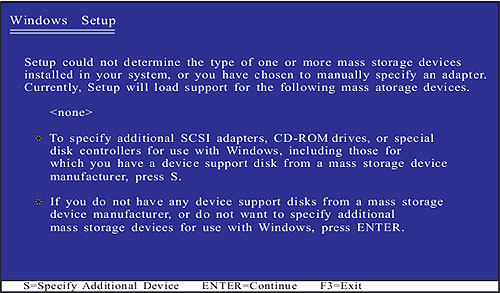

第三步：按下F6后，系统没有任何提示，也不会中断系统的硬件检测过程，而是在全部自检完毕后，会进入手动驱动安装界面。此时，将主板附件中的软盘驱动程序放入软驱内，按S键开始手动驱动安装；

提示软驱内插入软盘，按回车键确认；

安装程序会读取软盘内的驱动，并以列表形式列出。

由于受到安装程序的限制，列表中的驱动最多只能显示四项，如驱动大于四项的，可按上下键移动显示框，来显示列表中的全部驱动。

加载完成后，继续操作系统安装过程时就能正确识别RAID和正确的磁盘容量，利用Windows安装程序自带的分区及格式化工具可进行分区及格式化并在RAID上安装操作系统。

注意：在Windows全部安装尚未完成时，切勿将软盘从软驱内取出，因为在安装过程中还要多次读取软盘上的驱动。

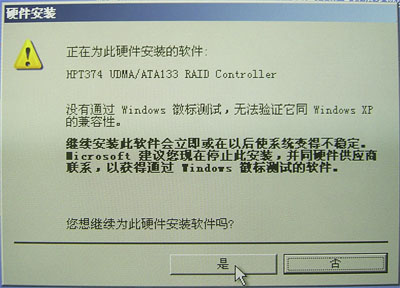

另外，如果出现以下画面是请不要紧张，按确定即可，这是由于某些旧版本的驱动程序尚未通过微软的徽标认证，但是不会对使用造成任何影响的。

等到操作系统安装全部完成并成功进入Windows后，检查磁盘盘符是否与分区设置时相符，相符即告成功。大部分RAID控制器在Windows 下可以通过该厂商推出的相应软件程序，可以在Windows中对RAID进行管理。以上就是制作RAID并在RAID上安装Windows操作系统得大体步骤，而由于板载RAID控制器的厂牌不尽相同，所以在具体设置的项目名称和设置上有略微的差异。

目前升技主板上板载的RAID控制器的厂牌主要有HighPoint、SiliconImage、intel、VIA、nVIDIA、ULi、SiS等，下面就按照不同厂牌的常用型号对RAID制作过程中的相关细节作介绍。

HighPoint 374

使用的主板型号有AT7、IT7、AT7-MAX2、IT7-MAX2。

首先，将BIOS中的RAID开关项开启并保存

随后在RAID BIOS自荐画面时按Ctrl+H键，进入RAID BIOS设置：

选Create Array创建RAID；

进入创建界面；

设置RAID 模式；

设置RAID 的名字（按自己喜好或RAID用户随便啦）；

设置区块大小，然后保存设置；

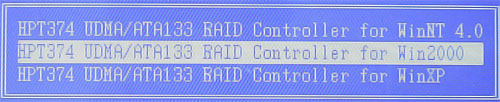

RAID 组建后按操作系统对应加载驱动程序

操作系统成功安装完成即制作完成。

SiliconImage

升技主板使用过3112、3114、3132三种型号的控制器，对应型号如下：

虽然是三种不同的型号，但是BIOS设定和RAID BIOS界面大致相同，只是所支持的RAID 模式稍有不同，所以就一起来介绍了。

BIOS设定；

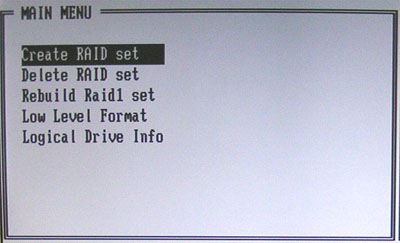

按Ctrl+S键进入RAID BIOS主界面；

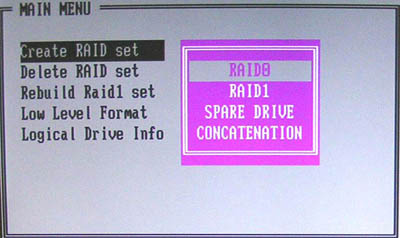

创建RAID；

自动配置；

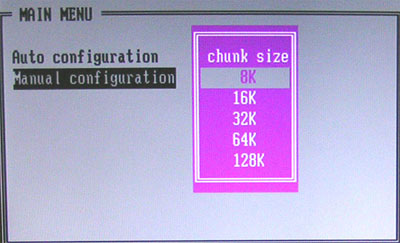

手动配置，配置区块大小；

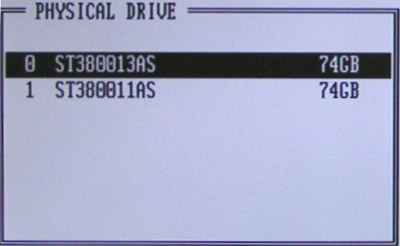

选取磁盘；

确认磁盘容量；

保存退出；

驱动加载

3112、3114的加载

3132 驱动加载

操作系统成功安装完成即制作完成。

intel

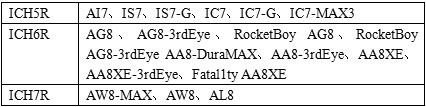

目前升技主板使用的intel RAID 控制器 分别是 intel ICH5R、ICH6R、ICH7R南桥芯片中集成的SATA RAID 控制器。主板型号对应有以下几种：

它们的BIOS设定和RAID BIOS界面也大致相同，只是所支持的RAID 模式稍有不同，所以也一起来介绍了。

BIOS设定；

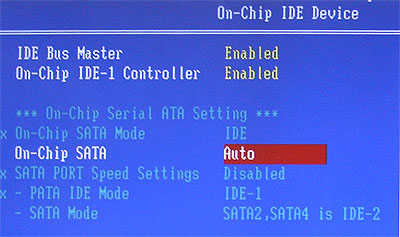

将On-Chip SATA 模式设定为 Enhanced Mode；

将On-Chip SATA Mode 设定为 RAID；

保存BIOS充启后，按Ctrl+I 进入RAID BIOS

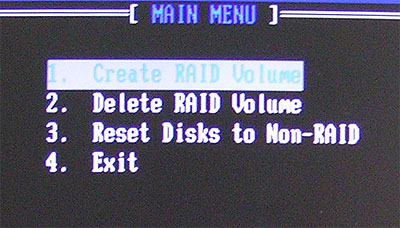

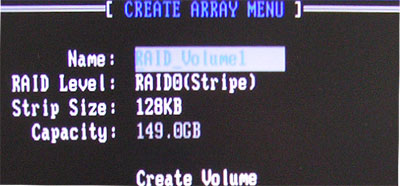

创建RAID ；

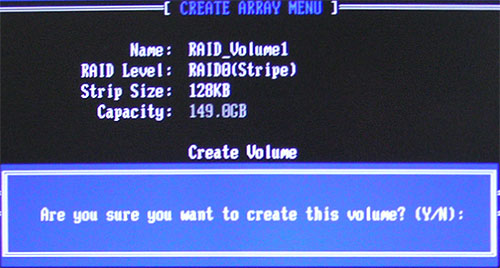

确认创建；

RAID 0模式下磁盘信息；

Matrix RAID 模式下的磁盘信息（只有ICH6R、ICH7R能够组建Matrix RAID）；

ICH5R（82801ER）与ICH6R（82801FR）软盘驱动加载；

ICH7R 软盘驱动加载；

组建成功Matrix RAID后，在安装程序中识别出的磁盘容量；

操作系统成功安装完成即制作完成。

VIA

由于VIA的8237及8237R南桥芯片集成了SATA RAID控制器，只要使用这两种南桥芯片的主板都是支持SATA RAID的，型号如下：

Socket 478 平台的 VI7、VT7；

Socket 462 平台的 KV7、KV7-V、KW7，VA-20；

Socket 754 平台的 KV8-MAX3、KV8、KV8PRO、KV8PRO-3rdEye、KV-80、KV-81、KV-85；

Socket 939 平台的AV8、AV8-3rdEye、RocketBoy AV8、RocketBoy AV8-3rdEye、AX8、AX8-V、AX8 V2.0、AX8-3rdEye。

由于都是使用的8237及8237R南桥，所以设置基本相同，只是由于RAID BIOS版本不同会稍有变化。

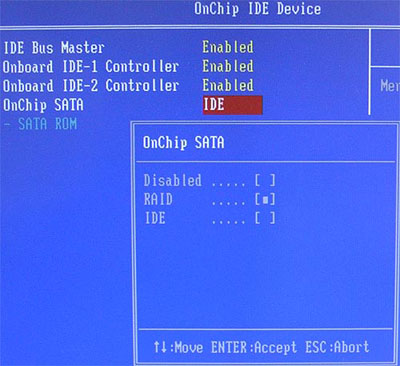

BIOS中的OnChip IDE Device下将OnChip SATA MODE Select设定为RAID，有的主板BIOS选项为OnChip SATA RAID ROOM，将其设为Enabled，保存重启即可；

按Tab键进入RAID BIOS，选则Create Array创建RAID；

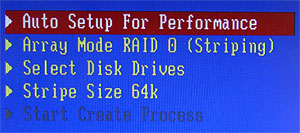

进入RAID创建菜单；

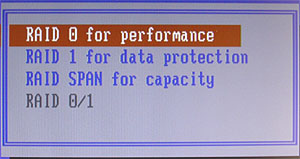

选择RAID 模式；

在选取磁盘和区块大小后，选Start Create Process 进行创建动作，当提示Create New Array OK！时，表示创建成功；

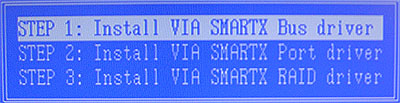

退出RAID BIOS后，即可安装操作系统，安装时加载软盘驱动，绝大部分型号主板附带的软盘驱动都是ABIT整合驱动软盘，在进行下拉菜单项后即可选取VIA 的RAID 驱动；

但也有如AX8系列主板附带的软盘驱动稍有不同；

系统安装成功后即告组建RAID成功。

nVIDIA

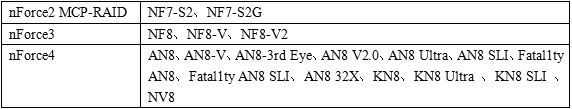

目前板载RAID主要有nForce2 MCP-RAID南桥与nForce3、nForce4系列单芯片中集成，对应主板如下:

它们的BIOS设定和RAID BIOS界面也大致相同，只是所支持的RAID 模式稍有差异，所以也一起来介绍。

BIOS设定：

将RAID Function设置为Enabled，然后将接有准备组建RAID的磁盘的端口RAID模式设置为Enabled，保存即可；

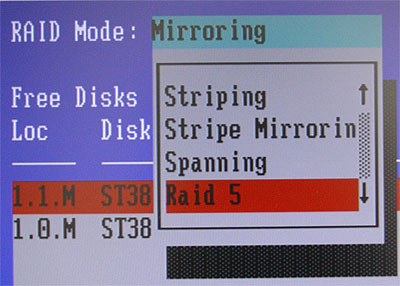

保存BIOS并重启之后，按F10进入RAID BIOS，设置RAID 模式；

设置区块大小；

选取磁盘；

按F7结束，确认并保存后，按Ctrl+X退出；

加载驱动；

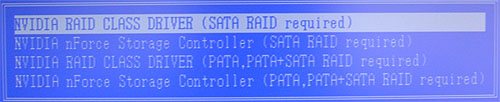

在这里要注意的是nVIDIA系列的RAID控制器在加载软盘驱动时需要连续加载同系列的NVIDIA RAID CLASS DRIVER与NVIDIA nForce Storage Controller两项驱动，只加载其中任意一项都会导致磁盘无法正确识别，而无法完成操作系统安装。

操作系统成功安装完成即制作完成。

ULi

升技目前所使用的ULi RAID 控制器只有M1689单芯片中所集成的SATA RAID控制器，对应的主板有KU8和UL8两款，RAID BIOS也完全相同。

BIOS设定；

保存BIOS重启后，按Ctrl+A进入RAID BIOS；

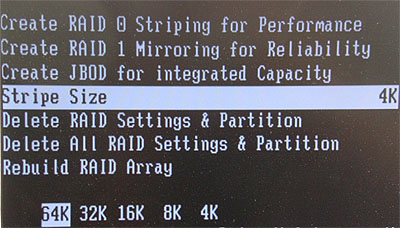

RAID BIOS相当简洁明了，几乎没有二、三级子菜单，前三项分别是组建不同的RAID模式，然后设定区块大小；

用左右方向键进行选择,然后保存退出，并在安装操作系统时加载软盘驱动；

操作系统成功安装完成即制作完成。

SiS

目前升技板载有SiS SATA RAID 控制器的型号有SG-80一款。

BIOS设定开启RAID；

保存重启后按Ctrl+S进入RAID BIOS

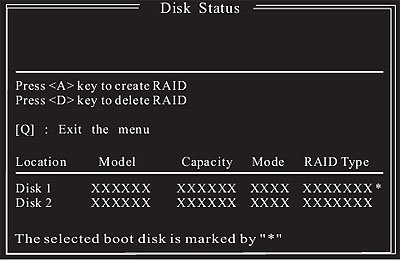

按 R 键开始编辑RAID；

按 A 键建立RAID；

按1 2 3 键选择RAID模式；

选择自动创建与手动创建；

设置区块大小；

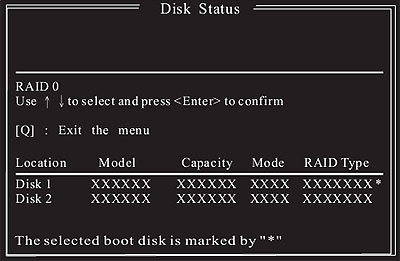

选取磁盘；

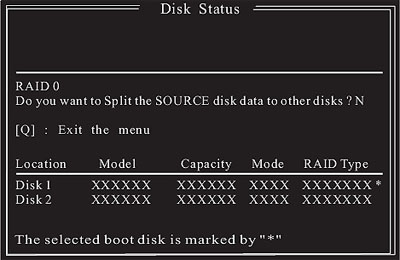

此处提示的意思是：“您是否要将源盘数据保存到其他硬盘？”

选 Y 保存的话所要占用的时间会相当长，且如果是两个新硬盘的话也没有必要保存数据，所以一般不推荐用此种方法保存。而选 N 则可跳过此处。

通过以上步骤后创建操作已经完成，按 Q 键退出，此时会弹出提示是否保存此次操作，按 Y 键保存即可。

加载软盘驱动

成功安装操作系统后，安装Windows下的软件制作即告完成。

以上就是主流的带有RAID功能的升技主板基本的RAID创建过程的介绍，希望能够给对RAID有兴趣的升技主板用户有所帮助。
