CAD图块怎么编辑修改?

前面讲过了图块的创建和插入，以及属性文字和属性块的创建，图块的一个优势是一次创建，可以多次插入，重复使用，图块其实还有另一个重要的优势，就是修改一个图块的图形，其他同名的图块也会跟随改变；但同名图块的属性文字却又可以不同。

在CAD很早期的版本，图块是无法直接编辑的，如果图块定义错了，或者要修改图块，只有炸开，编辑后重新做成图块。但之前插入的图块没法同意修改，于是当时出现一些小工具，如替换图块，可以将用修改后的图块替换原来的图块。后来CAD增加了参照编辑的命令，双击图块就可以编辑图块图形，到AUTOCAD 2006版，又增加了块编辑功能，不仅可以编辑图块的图形，还可以给图块添加参数、动作、可见性和查询列表等，将图块定义成动态块，下面就简单介绍一下CAD中修改的图块的相关命令，大家可以根据需要来选用合适的命令，每个命令后面将单独发布经验详细介绍。

一、块编辑（BEDIT）

在AUTOCAD 2006版本增加了块编辑的功能，浩辰CAD在2010版也增加了类似的功能。如果我们只是需要编辑图块的图形，块编辑的操作非常简单。在块编辑中提供了大量的参数、动作设置，可以给图块设置复杂的动作，可以让图块实现参数化，可以将多个图形合并成一个图块，也可以将一个图块变换成多个图块，块编辑器非常复杂，这里先简单给大家介绍一下操作。

1、创建一个图块或打开一张有图块的图纸，双击一个普通且没有属性文字的图块，软件会弹出块编辑对话框，如下图所示。

2、我们也可以直接输入BEDIT命令或者在命令面板单击块编辑按钮先打开对话框，再在列表中选择我们要编辑的图块。从预览图和名称确认是我们要编辑的图块后，单击“确定”按钮，进入块编辑器。

3、进入块编辑器后，图形窗口中将只显示图块的图形，同时会显示块编辑器的面板、选项板，如果用经典界面，则会显示快编辑相关的工具栏。我们可以看到快编辑器有大量的工具，如果要仔细介绍，可以写一本书，这里就不再详细介绍，以后再单独介绍，下面我们只看看修改图形的基本操作。在块编辑器状态下，我们可以用绘图、修改的各项命令，添加、编辑、删除图形，当图形修改完毕，单击“关闭块编辑器”按钮，如下图所示。

4、软件会提示是否保存对图块所做修改，选择将修改保存到图块，退出块编辑器，如下图所示。

5、退出块编辑后，图形将恢复显示。

二、参照编辑（REFEDIT）

参照编辑功能是在块编辑之前广泛使用的编辑图块的功能，在没有块编辑器之前，双击图块会进入参照编辑功能。参照编辑功能不仅可以编辑图块，还可以编辑外部参照（XREF），现在版本双击外部参照时还会自动执行参照编辑功能。

参照编辑功能就是可以选择图块插入后的任意一个块参照，通过编辑这个参照来修改图块的定义。参照编辑和块编辑不同的是，当进入参照编辑状态时，其他图形仍然可以显示，我们可以将其他图形添加到图块中，也可以将图块中的图形分离出去。

因为参照编辑时可以看到其他图形，块编辑则不行，而大多数人并不会去定义动态块，因此很多设计人员编辑图块时仍喜欢用参照编辑，而且喜欢将双击图块默认执行的命令改成参照编辑。下面我们简单介绍一下参照编辑的操作。

1、创建一个图块或打开一张有图块的图纸，选择图块，输入命令REFEDIT后回车或者在菜单或工具栏选择参照编辑命令，回车，打开参照编辑对话框。如下图所示。

2、如果我们选择的只是一个简单的图块，列表中将只显示当前图块的名称。我们注意下面有两个关于嵌套图块的选项，所谓嵌套图块，就是一个图块中包含其他图块，比如说桌子和椅子分别是两个独立的图块，我们可以将一张桌子和四把椅子在做成一个桌椅的图块，那么这就成了一个嵌套图块。如果选择的是嵌套图块，这里将显示一个列表，下一级的图块都将列出来，我们可以选择编辑整个图块或者选择其中一个嵌套的图块进行编辑。

此外这个对话框还有一个设置选项卡，里面有三个选项，可以先看一下，主要是最后一个“锁定不在工作集中的对象”会对编辑有一些影响，所谓不在工作集，也就是图块之外的其他图形。我们采用默认选项，单击确定，关闭参照编辑对话框，进入参照编辑状态，如下图所示。

3、在命令面板中会显示参照编辑的面板，如果用经典界面，会弹出参照编辑工具栏。进入参照编辑状态后，图块内图形正常显示，其他图形会褪色显示，这样可以区别出内外的图形。

我们注意在工具栏中有两个按钮，一个是添加到工作集，一个是从工作集中删除，这就是块编辑无法实现的功能。

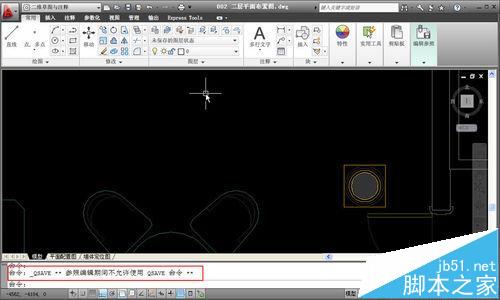

尝试上面两个编辑功能以及其他绘图和编辑命令后，单击保存修改或放弃修改按钮，退出参照编辑功能。记住参照编辑后必须退出参照编辑功能，当年有很多人用的是经典界面，参照编辑完图块后直接将参照编辑工具栏关掉了，没有退出参照编辑功能，结果发现图纸没法保存了，每次保存都会弹出如下提示。

4、由于参照编辑工具栏被关闭，也不知道关闭参照编辑的命令，就不知道怎么办才好了。现在参照编辑用的人少了，这个问题不那么突出了，但也最好记一下，参照编辑关闭的命令是REFCLOSE，万一遇到了大家就知道怎么解决了。

三、参照裁剪（XCLIP）

1、XCLIP命令不仅可以裁剪图块，也可以裁剪外部参照，不仅可以将封闭区域外的图块裁剪掉，也可以反向裁剪封闭区域内的图形。有些设计人员会将复杂图形做成图块，然后在不同时间取图块的一部分，此时就可以用XCLIP进行裁剪。这个操作并不复杂，可以裁剪时画编辑，也可以实现画好封闭的多段线，裁剪时选择这条多段线，这里就不在详细介绍了，以后单独再介绍。

四、增强属性编辑器

1、如果图块内有属性文字，被称为属性块，双击此类图块时不会弹出块编辑器或参照编辑，而是会弹出增强属性编辑器，因为这类图块通常会修改属性，而不是图形，如下图所示。

小结：

上面只是简单给大家介绍了图块编辑相关的命令，每种命令都没有展开讲，只是让大家有一个初步了解，如果想了解这些命令的用法，请关注后面发的相关经验。

注意事项：

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件

并不是所有版本都支持块编辑(BEDIT)，AUTOCAD应该是2006版添加的，浩辰CAD是2011版有的，其他国产CAD暂时不支持块编辑
