学cad朋友们都知道平面图是比较好画，直接复制图库就可以了，资历深了，我们也可以尝试去做楼盘某个单元房间的立体图，但是碰到立面图的时候就不知道怎么下手了，怎么画好立面图呢？下面以电视墙立面图为例：

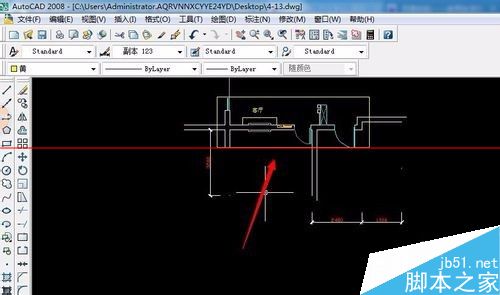

1、这是一个平面图，现在要把电视墙的立面图画出来。
2、把这墙体都复制出来，如下图所显示出来，在把多余的删除去。这样方便绘制。
3、下面可以看到了删除外面的效果出来。
4、标注可以查看长度，这里长是6280mm高是2750mm，一般高度都是2750毫米也有高一点的，可以自己决定。
5、在画出如下图，上面的高度是150是吊顶的，下面是50是踢脚线。
6、这里在画如3200毫米的宽度，门的高度一般是2000毫米左右。
7、如下图可以看到了这里画出门宽度825、旁边跟着尺寸来进行来就可以了，要灵活一点，多一点少一点都是可以的。

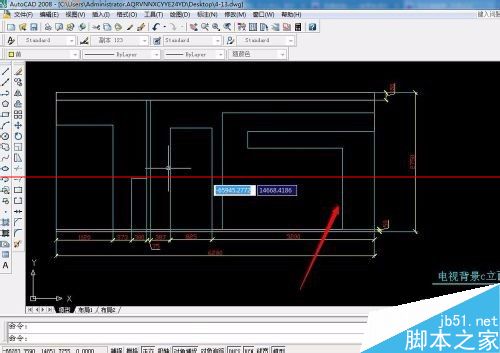

8、画好上面之后就可以画电视墙面了，其实电视墙面是很容易画出来的，如下图所显示出来。

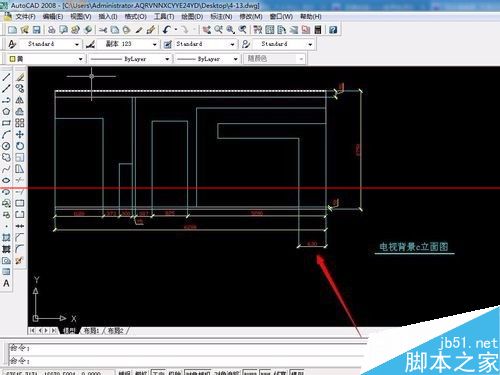

9、如下图是宽度的630。

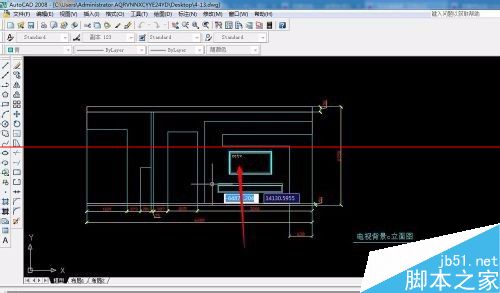

10、在把电视机的方框画出来，下面的柜台也是一样可以画出如下图，这里也是灵活一点。
11、在标注cctv作为电视符号。
12、在按H空格键就出来图案填充，这里选择jis_rc_10，比例为5。
13、在如下图在选择图案为cork是墙体比例为15。
14、在输入多重引号，可以看到如下图吊顶部分。

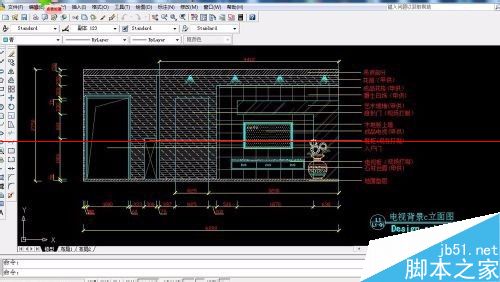

15、如下图可以看到这里画完立面图的效果，这里原理是一样的，可以慢慢来画。
