概述
屏幕尺寸大于iPhone6 Plus,但小于iPad Air 2,iPad mini 3就这存在着。配备Touch ID的iPad mini 3就这样与iPad Air 2一同发布了更新,不过更新幅度却不如iPad Air 2。今天,国外知名拆解网站iFixit对iPad mini 3进行了拆解,让我们一探究竟,看看这款设备内部究竟隐藏着什么秘密吧!
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552517.jpg)
iPad mini 3的详细配置为:
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552518.jpg)
7.9英寸(对角线) LED背光Multi-Touch显示屏,具有IPS技术
配备64位架构的A7芯片、M7运动协处理器
500万像素iSight摄像头+ 20万像素FaceTime HD摄像头
支持无线网络(802.11a/b/g/n);双频(2.4GHz和5GHz)和MIMO技术
内置23.8Whr可充电锂聚合物电池
三轴陀螺仪+加速感应器+环境光传感器
那么iPad mini 3与iPad mini 2有什么区别呢?
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552519.jpg)
首先,iPad mini 3现在支持Touch ID,可以用来进行Apple Pay
第二,iPad mini 3有更大的容量选择
第三,就是金色版本
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552520.jpg)

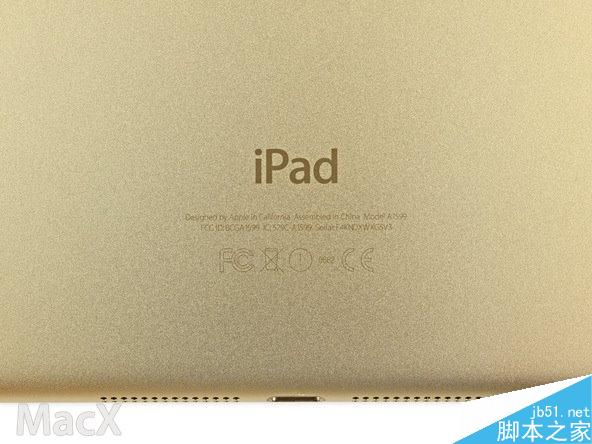

与iPad Air 2相似,iPad mini 3的型号为A1599
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552521.jpg)
通过专用工具加热iPad mini 3边缘,并用iOpener工具打开iPad mini 3
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552522.jpg)
与全新iPad Air 2不同,前置面板玻璃和LCD仍然是独立的组件,可以单独替换
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552523.jpg)
当LCD拆下时,我们发现了一些Home键线缆,使用粘合剂固定
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552524.jpg)
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552525.jpg)
确认无误是粘合剂,将Home键与前置面板固定。如果碎屏需要小心翼翼将其一处,才能确保Touch ID功能性
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552526.jpg)
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552527.jpg)
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552528.jpg)
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552529.jpg)
Touch ID没有太多惊喜,iPad mini 3中的Touch ID传感器来自恩智浦NXP,型号为8416A1
iPad mini 3的主板,上面包含的芯片有:
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552530.jpg)
红色:苹果A7 APL0698 SoC,A7芯片中包含SK海力士H9CKNNN8KTARKR 1GB LPDDR3运行内存
橙色:SK海力士H2JTDG8UD1BMR 16GB闪存
黄色:环旭电子339S0213 WiFi模块
绿色:苹果 343S00004-A1芯片
蓝色:恩智浦65V10 NFC控制器

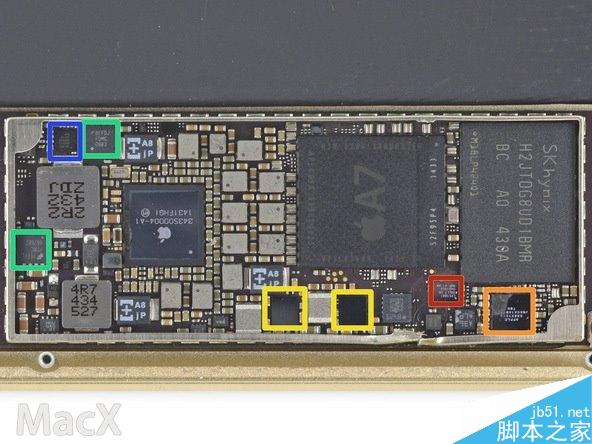

更多芯片:
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552531.jpg)
红色:恩智浦LPC18A1(苹果M7运动协处理器)
橙色:苹果(Cirrus Logic)338S1213音频解码器
黄色:苹果338S1199——可能是音频放大器,与之前iPad mini中的苹果338S1077类似
绿色:仙童半导体FDMC6676BZ和FDCM6683金氧半场效晶体管
蓝色:恩智浦1610A1显示接口IC
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552532.jpg)

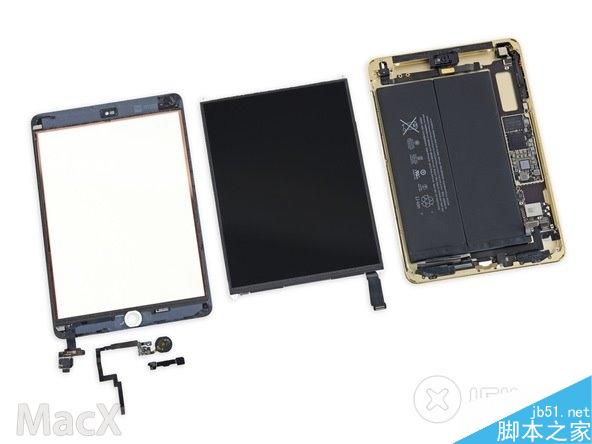

拆解完成
![](http://file2.kaopuke.com:8081/files_image/20180506/2014102509552533.jpg)
如果满分为10分,iPad mini 3的可维修性评分只有2分。LCD和玻璃没有焊接在一起,方便更好拆解,电池没有焊接在主板上。不过,大量的使用粘合剂导致设备非常难于维修;Lightning连接器焊接在主板上,所以损坏后非常麻烦;移除Touch ID难度大,更换屏幕成为严峻考验!
