概述

　　朋友告知他新攒了一台电脑，但现在硬盘找不到，问怎么处理。小编让朋友先查看主板的SATA接口与硬盘供电接口是否都正确连接了。就在这时，对方电话突然没声了，1分钟后对方的声音传了过来，什么萨...塔接口?什么供电?这都是干什么用的?小编当时就慌了，这位大学3年计算机系是怎么念过来的汗....最后还是小编亲自到朋友的家里帮忙检查故障并排除(故障的原因只是主板的SATA接口没有插牢，从新插牢后故障排除顺利进入系统)

　　主板接口大搜罗

　　通过这件事让笔者明白，目前仍然有很多用户并不了解电脑内部到底有什么部件，它们的连接方式都是如何的?因此，笔者就为此写了今天这篇简单移动的《主板知识普及之接口篇》，希望可对计算机不是非常了解的朋友可以阅读以下，丰富知识的同时，在日常生活也许可以用得到。

　　目前最多应用接口

　　SATA硬盘接口

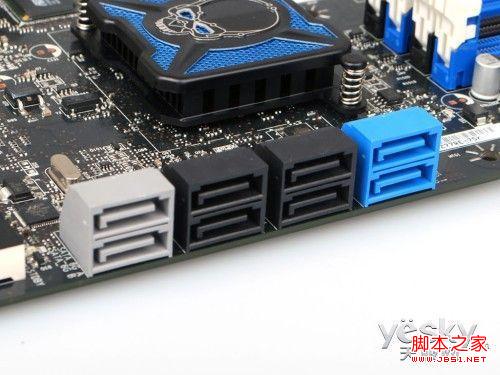

　　SATA磁盘接口

　　SATA是Serial ATA的缩写，即串行ATA。这是一种完全不同于并行ATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令(不仅仅是数据)进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。串行接口还具有结构简单、支持热插拔的优点。

　　PCIE接口

　　PCIE拓展接口

　　PCIE接口全称为PCI Express接口模式，通常用于显卡、网卡、声卡等拓展设备。它相比传统的PCI和AGP插槽相比，PCI-Express更具有潜在的生产价值，因为比PCI总线具有更高的可测量性。目前而言，能够满足硬盘控制器、千兆网卡以及其他一些对带宽需求较大的拓展设备，具有拓展星广性能优异等多反面优势，目前在台式机上的应用非常普遍。

　　主板供电接口

　　早期的主板供电接口为20pin，目前随着硬件的对供电的需求逐渐加大，供电多为24pin接口。不过，如果您的主板上不是接驳了太多设备20pin的电源也可以作为24pin主板的供电使用。

　　目前最多应用接口

　　内存接口

　　DDR3内存接口

　　内存接口一般位于CPU插座附近，用户只需要插入适合的内存品类就可以正常使用(主板所支持的内存信息可以从主板说明书查到)，图中的是DDR3的DRAM插槽，它所支持的内存品类为DDR3内存。

　　I/O接口

　　背板拓展I/O接口

　　I/O接口是一电子电路(以IC芯片或接口板形式出现 ),其内有若干专用寄存器和相应的控制逻辑电路构成.它是CPU和I/O设备之间交换信息的媒介和桥梁.CPU与外部设备、存储器的连接和数据交换都需要通过接口设备来实现，前者被称为I/O接口，而后者则被称为存储器接口。存储器通常在CPU的同步控制下工作，接口电路比较简单;而I/O设备品种繁多，其相应的接口电路也各不相同，因此，习惯上说到接口只是指I/O接口。

　　USB接口

　　USB接口(支持热插拔)

　　通用串行总线(英文：Universal Serial Bus，简称USB)是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go( OTG)使其能够用于在便携装置之间直接交换资料。

　　逐渐走向历史舞台的接口

　　PS/2接口

　　PS/2接口接口

　　PS/2接口的功能比较单一，仅能用于连接键盘和鼠标。一般情况下，鼠标的接口为绿色、键盘的接口为紫色。PS/2接口的传输速率比COM接口稍快一些，目前随着USB设备的迅速普及，这种接口的使用越来越少了，很多高端主板已经将其摒弃。

　　LPT接口(并口)

　　并口打印机接口

　　一般用来连接打印机或扫描仪。其默认的中断号是IRQ7，采用25脚的DB-25接头。并口的工作模式主要有三种：1、SPP标准工作模式。SPP数据是半双工单向传输，传输速率较慢，仅为15Kbps，但应用较为广泛，一般设为默认的工作模式。2、EPP增强型工作模式。EPP采用双向半双工数据传输，其传输速率比SPP高很多，可达2Mbps，目前已有不少外设使用此工作模式。3、ECP扩充型工作模式。ECP采用双向全双工数据传输，传输速率比EPP还要高一些，但支持的设备不多，目前已经接近淘汰，我们只要了解就可以了。

　　因接口而迷惑案例鼠标插在哪最合适

　　背板接口的秘密

　　在普通应用中，鼠标连接USB或是PS/2所实现的功能是一致的，但在USB与PS2接口共存的情况下我们通常会选择前者。原因在于USB具有更高效稳定的传输速率，而PS/2的带宽与速率相比USB接口相差甚远。

　　当我们在游戏或一些需要精准定位的操作中，同样将鼠标连接到USB与PS/2中，我们可以感受到的差距是巨大的，首先，流畅度在USB接口时比PS/2要流畅的多。当我们在做“腕动”的时候，移动范围比较小且速度比较慢，扫描到的数据量小，125hz/m的接口传输速度足够把这些数据在短时间内传输出去，所以移动速度正常，而在做“臂动”时，扫描范围增大，移动速度比较快，扫描到的数据量增多。PS/2接口为了控制瞬间吞吐量就必须降低鼠标的刷新率，这样就造成了部分移动细节的损失，定位精准度自然受影响。

　　在PS/2接口接入键盘设备时，我们可以感受到的差别与USB接口相比是非常小的，最明显的差别就是键位冲突，所以目前的机械键盘很少有用在PS/2接口之上。

　　笔者在上面将常用的一些接口类型一一作了介绍，相比各位初学者也可以通过这篇文章了解到一些计算机的基本知识，今后电脑再出现一些问题时，我们首先要观察这些接口是否有松动的现象，依次将这些接口从新插拔一遍，有些莫名其妙的问题可能就可以轻松解决了。

　　鼠标技术的数据解析?

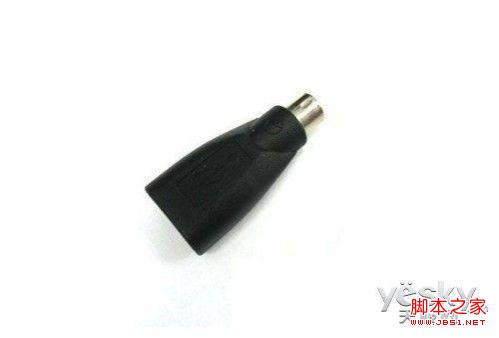

　　这个东东以后应该永不到了

　　许多外设发烧友都了解，光电鼠标的激素和指标只有两个方面，那就是DPI与CPI，简单来讲DPI是Dot per Inch的缩写，每移动1英寸对应屏幕点数。CPI是counts per inch的缩写，每英寸测量次数。400CPI的指标表示每移动一英寸就传回400次坐标。目前玩家也有个误区，就是过分追求这两个参数的大小这绝对是错误的。而且，目前外设厂商为了宣传产品而作的误导。以罗技和微软的光电专业鼠标为例，他们所达到的技术指标足以满足任何一个职业游戏选手。它们的DPI和CPI已经足够高了，高到什么程度?已经高超过人手移动速度的程度!

　　PS/2与USB接口的不同计算带宽?

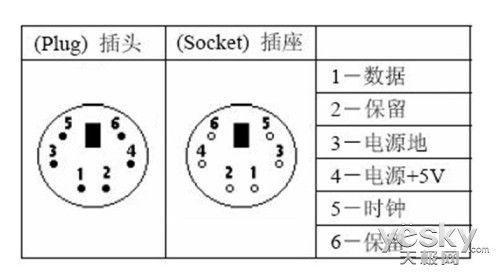

　　PS/2的原理

　　网上可以查到的资料表明，USB 2.0的最大传输速率为480Mbps(目前USB3.0的键鼠设备还很少，我们在这里不说讨论)，而PS2接口与USB有个截然不同的概念，因为PS/2是输入装置接口，而不是传输接口。所以它没有传输速率只有扫描速率。这是一个本质概念。也是与USB最明显的不同。所以也无谈传输速率的比较。

　　鼠标的移动原理决定USB接口更稳定

　　鼠标传输速度

　　鼠标和计算机之间的传输不是以你移动多少距离来看的，移动多了就传输多了?不移动难道就不传输了? 这样的观点是想当然。鼠标和计算机之间的传递不是波动性的，而是基本稳定的。只有在鼠标长时间不移动的前提下，光电才会自动进入半休眠状态。通俗一点讲，就是鼠标连接到打开的PC后就进入了传输阶段，不论是动不动鼠标，鼠标与PC之间的数据都是在传输中。

　　芯片组进化导致PS/2接口将被淘汰

　　PS/2被压缩大部分主板已淘汰

　　上面的数据分析告诉我们，PS/2接口在连接输入设备时，应用体验还是非常不错的，那为什么这样的接口也面临淘汰的命运呢?我们把目光转到目前在售的主板上来。我们会发现目前PS/2接口还没有完全被淘汰，有少部分在售主板仍然带有一颗可接驳鼠标或键盘的PS/2接口，但大部分的主板已经摒弃PS/2接口而加强USB接口的数量。这完全因为USB控制器已被集成大桥接芯片当中(市售主板大部分可原生支持4个或4个以上的USB接口)，成本的问题得到了解决，再者USB接口相比PS/2有着速率高，可随时热插拔等多种优势，在多种原因的驱使下，PS/2也只能逐渐成为历史舞台中的一个里程碑。

　　接口知识与应用总结

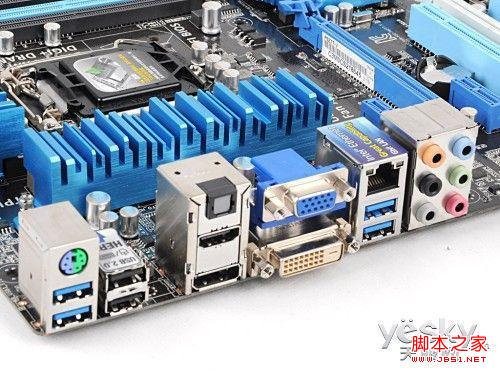

　　主板的接口

　　接口普及之总结

　　随着目前产品的进化，主板接口出现了许多变化，如：近几年流行的HDMI、DP等显示接口，MINI-SATA硬件设备接口，USB3.0传输接口，同时也有逐渐摒弃了的打印机、COM、PS/2等不常用接口。笔者利用上面的文字问您详细了做了接口功能的汇总，如果您还是菜鸟用户，如果您的女友还不明白电脑的接驳，那么，请您把这篇文章发给他们吧!相信会省去您不少电话费和经历，同时也令这些不懂DIY的读者了解到更多的知识。
