概述
CAD中想要给矩形填充菱形地砖，该怎么填充呢？下面我们就来看看CAD填充菱形的教程。
1、打开一个CAD文件
2、我先随意画了一个待填充区域,这个绿色就是我要填充的区域
3、然后快捷键“H”+“空格”,出现如下图所示填充编辑框
4、先点击如图所示“添加.拾取点”
5、弹回原界面之后，将光标中心点取要填充的区域内，边框显示为虚线则选取成功，如果是过于复杂的填充区域会选取非常久（填充有时候比画图时间还久，指不定就黑屏了）
6、然后再“空格”，就会回到填充编辑框
7、然后点击如下图所示，将类型改为“用户定义”
8、如下图所示在“角度”下输入“45”度（意思就是横线的旋转方向，用久了就知道啥意思了）

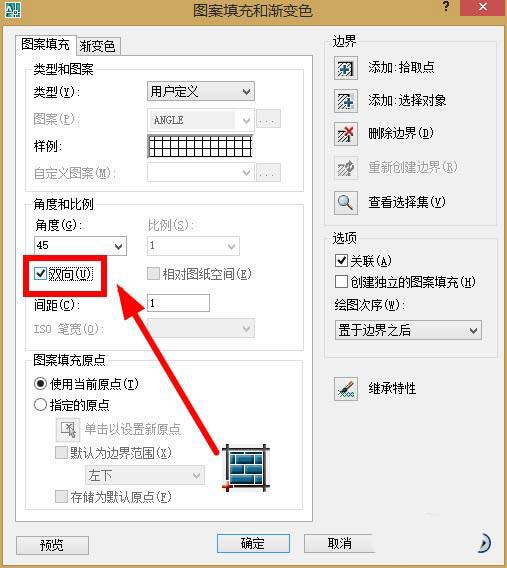

9、如图所示，勾选“双向”
