DIY电脑装机教程 主机走背线方法图文教程

小编之前写了很多组装电脑教程，受到很多网友的追捧，今天小编以先马刺客1机箱来写个DIY电脑装机教程，所有机箱都大同小异，方法步骤都一样，首先认识一下机箱的结构和以下接触到的一些相关部件。

先马刺客1机箱介绍



小配件

 二.拧开机箱后面的螺丝,打开机箱的侧面板。下面上图。




机箱内部介绍
 三.安装固定主板的铜螺柱,铜柱的的位置要根据主板的大小选择(如果机箱内铜柱本身是安装好的,一定要注意根据主板的大小调整好位置,千万不能有多余铜柱,否则安装主板后开机会造成短路）

固定主板的铜螺柱四.安装电源: 电源的四个螺丝孔跟机箱的位置对齐后用粗纹螺丝固定好(因为我们做了一个简单的背部走线,所以先把电源安装好)

拧紧螺丝五.走背线
 1.前置的音频线,USB线,开关线等全部从靠近的背线孔位穿过,再从适当的位置穿进机箱内

机箱走背线技巧2.主板供电线,显卡供电线和CPU供电线也从背面穿过(如果有光驱的话也要选择一根较长的电源线走好背线)

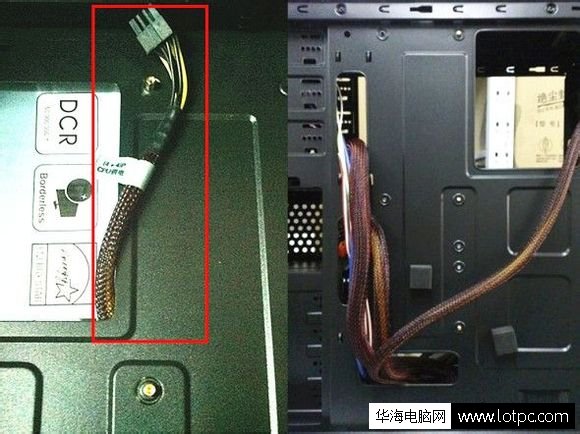

机箱走背线技巧二3. CPU供电线是从主板下面走的，一定要在主板安装前把这根线步好

CPU供电线六. 安装主板档片（档片从机箱内部向外推直至卡紧）

安装主板里的配件-挡片
安装电脑主板之前先阅读：1.英特尔处理器如何安装 intel CPU安装图文教程    2.教您如何安装CPU散热器风扇视频教学
 七.安装主板1.主板与档片的孔一一对应卡好

放入主板和挡片接口对应2.主板螺丝孔位跟机箱上的铜柱对齐，再用细纹螺丝固定好

四个角处拧上螺丝
 3.主板固定好后先把CPU的供电线接好（经常有朋友会忘记）


给主板供电
 八. 连接前置音频线·USB线·开关线等（现在多数机箱的前置音频和USB线都是整体防呆设计，只要注意缺针角的位置就可以)

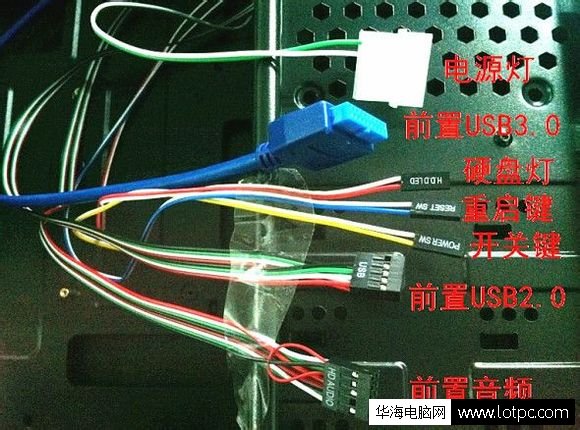

主机箱内跳线介绍1.连接前置音频(音频分AC97和HD,但插法一样)

连接前置音频2.连接前置USB2.0

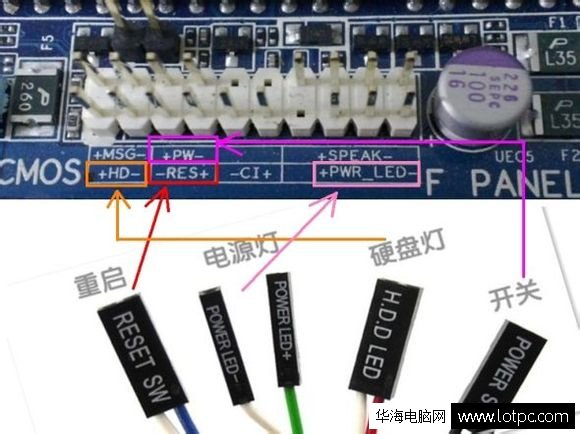

连接前置USB2.03.开关和重启键可以不分正负极，电源灯和硬盘灯通常白色线为负极（主板电源灯的针角如果是三针的，中间的针角可以无视）

机箱跳线与主板接法和介绍4.连接前置USB3.0

连接机箱前置USB3.0

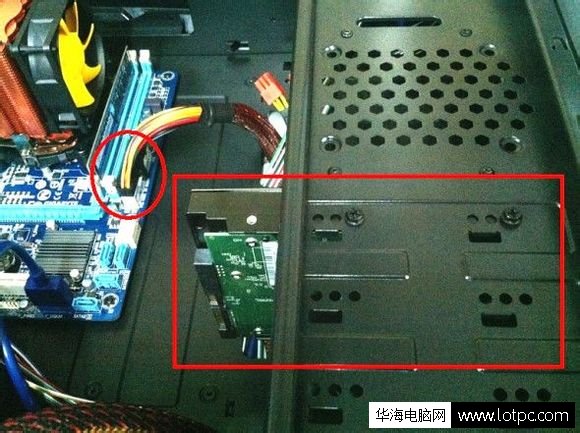

接好主板上的跳线九.连接主板电源线以及硬盘和硬盘电源线(硬盘固定螺丝选择粗纹,背面的螺丝也不要忘记)

安装固定硬盘


接上电源供电线如果需要安装ssd固态硬盘（接法和机械硬盘一样）请阅读：组装电脑之安装SSD固态硬盘教程以及注意事项

 1.剩余的一些备用电源线用扎带整体好

扎好整理电源线

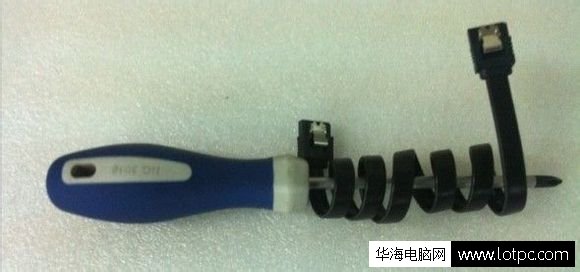

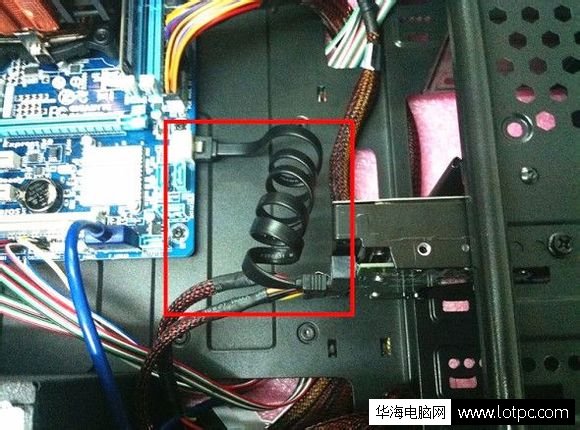

 2.连接硬盘数据线（数据线可以选择背部走线，也可以绕圈的方式连接都很美观）

sata线

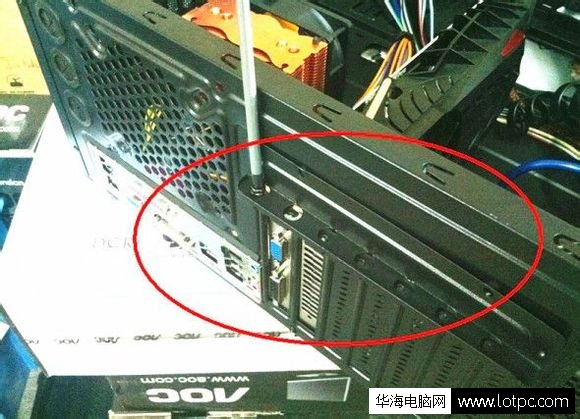

接上sata线十.安装显卡1.拆开机箱显卡位的螺丝和档片

拧下机箱后部螺丝

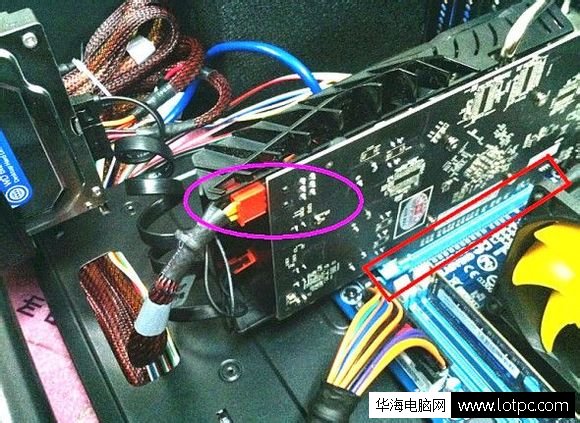

空出位置准备接上独立显卡2.显卡与主板上的显卡插槽对齐插紧并接上供电线

PCI-E接口

电源显卡外接供电


接上电源显卡外接供电，显卡不带供电跳过

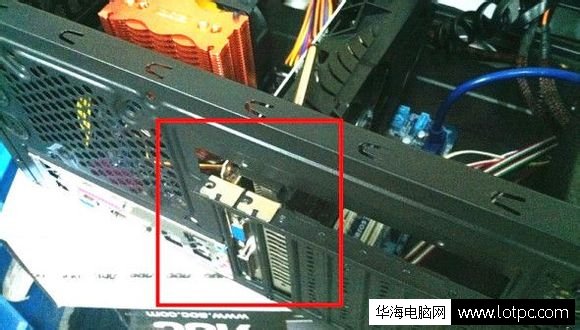

安装好显卡4.固定好显卡和档片


拧上螺丝安装好显卡

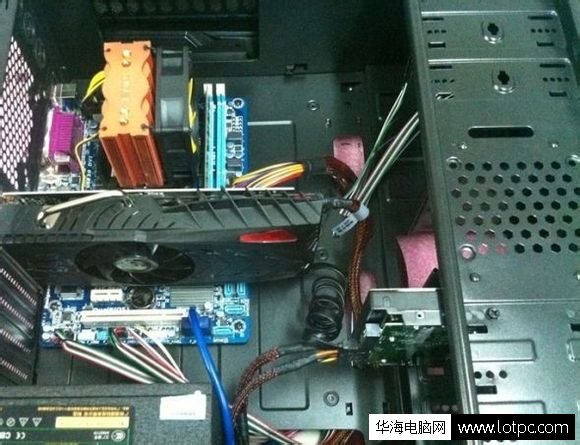

机箱内部安装情况十一.把机箱背面的线整体好盖上机箱两侧面板，现在可以开机进系统了。


整理好机箱后部背线

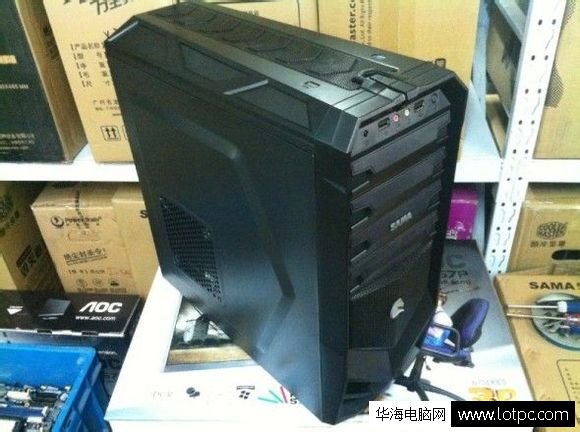

先马刺客1机箱图示
终于成功安装了，下面就是安装系统了。
