CAD2014怎么自定义线型? cad设置线型的方法

有时候我们在CAD画图的时候，需要一些特殊的线型来表示诸如灯带或者电缆线路等符号，今天小编就教大家如何自己设置自己想要的线型.（需要安装插件Express）

1、首先确保cad里面安装了如图这个插件，没有的话卸载CAD重新安装的时候可以手动选择安装

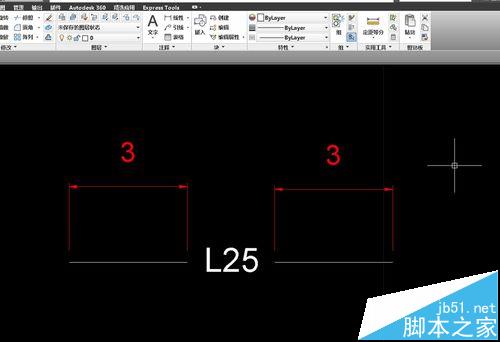

2、我们在模型空间里画自己需要的线型，如图所示 （注：线段不要太长，如图我只画了3mm）

3、选择中间的文字，x分解，必须得要这一步哦

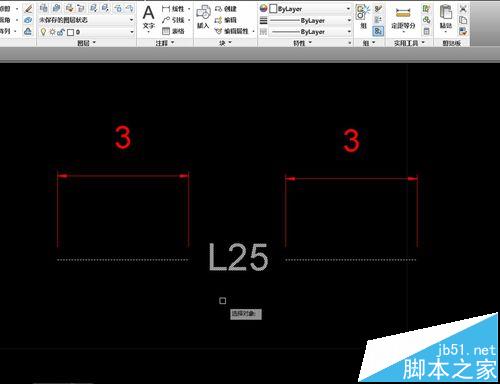

4、选中线段和文字，输入“mkltype”命令，回车

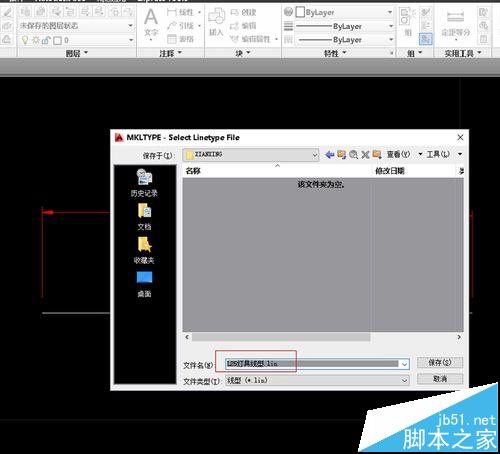

5、选择lin文件的存储位置和文件名，如图“L25灯具线型”，回车

6、输入线型的名称，如图“L25”，回车

7、输入线型的注释描述，如图“线条灯”，回车

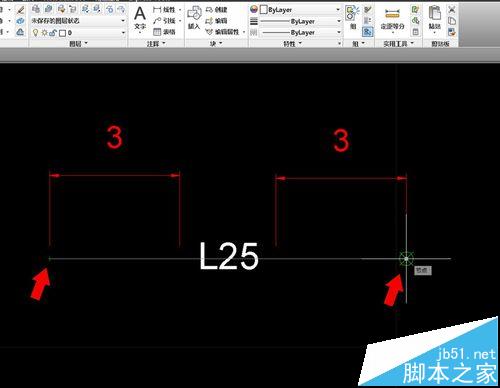

8、这一步是用鼠标来定义线型的起始点，定义完毕后回车

9、最后一步是选择对象，全选整个线型就行

10、完事后，我们看到在指定路径的文件里，出现了一个可编辑的记事本文件L25灯具线型.lin

11、我们回到CAD，在 线型管理器 里，就能找到编辑好的线型，我们可以用来画图了

12、另外还可以更改lin文件来修正线型，如图，1是指第一根线段和字符之间的距离，2是指字符和第二段线之间的距离，3是指字符上下的坐标距离，因为有的时候自己编辑的线型不是很理想，不是缝隙小了就是字符没在线段中间，我们可以通过修改这些参数来修正线型.
