概述
用CAD绘制图纸的时候，为了保证图纸的尺寸大小以及规范，我们需要把图纸绘制在相应的图框中，那么怎么进行图框设置呢?
1、打开CAD2008绘图软件，新建一个绘图界面，如图所示。
2、在菜单栏“PCCAD”中找到“图纸”，下拉找到“图纸设置”，如图所示。我这里用的CAD是安装了清华天河的，所以就直接可以调取了。

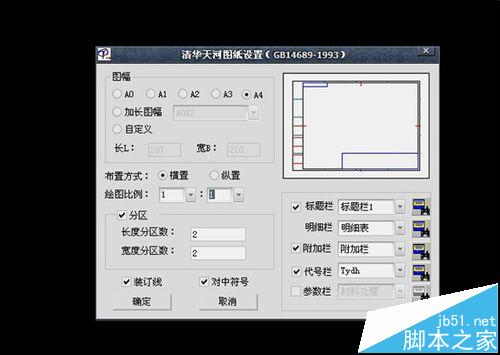

3、点“图纸设置”，弹出“清华天河图纸设置”窗口，如图所示。

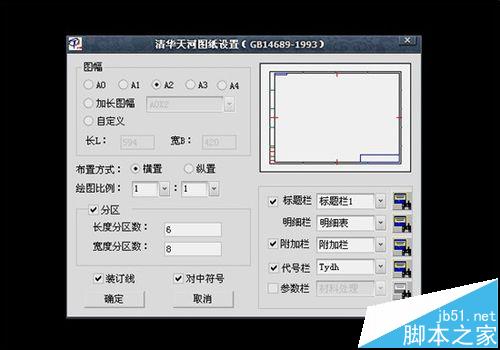

4、在“清华天河图纸设置”窗口中我们可以看到有A0到A4五种图幅，但在绘图中我们可能遇到更大的尺寸的图纸，可以对图幅进行相应的比例设置。

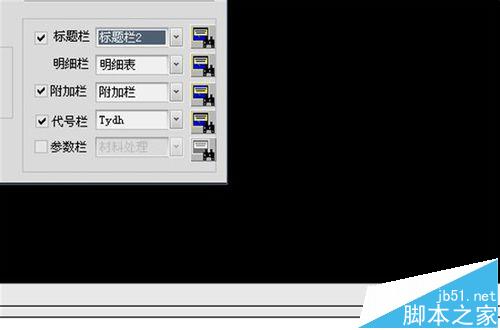

5、在右下角可以对“标题栏”、“附加栏”、“代号栏”等进行设置。
6、点确定，就可以在需要的位置插入设定好的图框了。
注意事项：在绘图之前设置好图框至关重要。
