CAD图纸怎么转换为PDF及图片格式?

CAD软件可能有些人并不熟悉，电脑上也没有安装，把CAD转为PDF或者图片格式就方便更多人查看，现介绍如何操作。

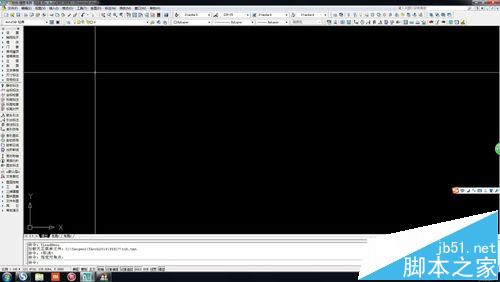

1、点击桌面上的CAD图标，打开CAD软件

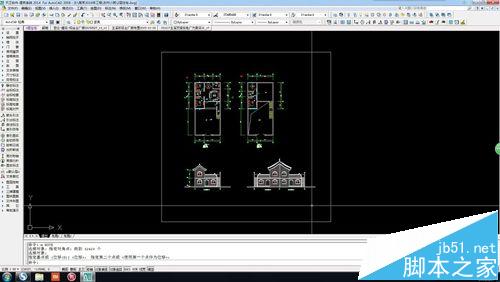

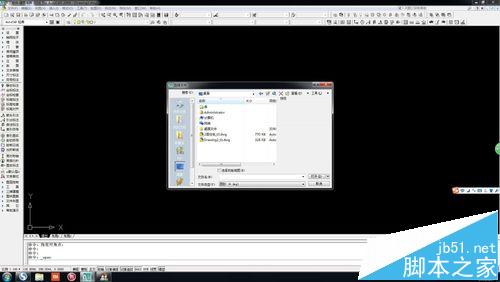

2、点击左上角“文件”，下拉菜单中“打开”，选择你要转的文件，点击确定，就打开了

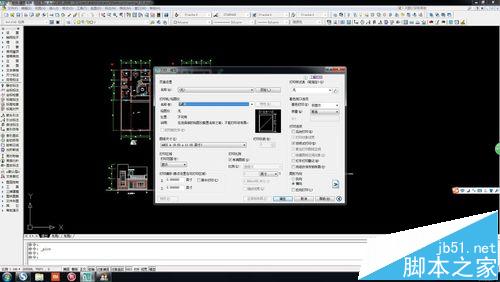

3、键盘按“ctrl+p”，出现打印对话框，也可以在“文件”下拉菜单中点击“打印”，出现打印对话框

4、点击“打印机/绘图仪”下面“名称”右边的小三角，调出下拉菜单，选择“DWG To PDF”

5、对打印机样式其他设置进行调整，点击“打印范围”右边小三角，选择“窗口”，在图中框出需要打印的范围

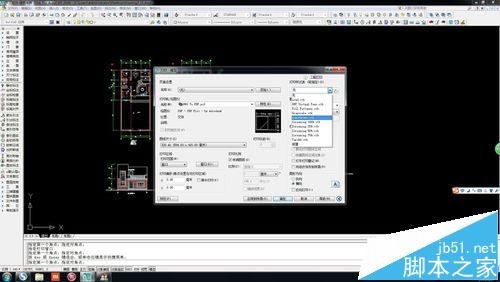

6、选好之后，点击右边“打印样式表”，选择图片中的样式，就把打印出来的线条颜色变为黑色了，设置好，点击“确认”

7、出现“浏览打印文件”对话框，选择好保存位置，点击确认就转成PDF格式了，可以在刚才保存的地方查看。打开如下

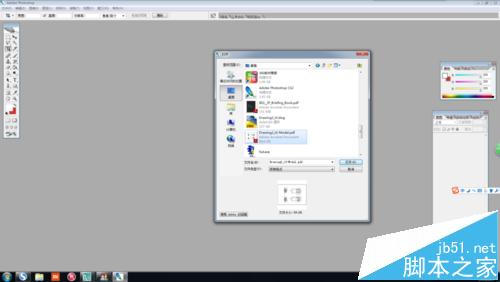

8、接下来说怎么将PDF转为图片，打开PHTOTSHOP软件，点击右上角“文件”下拉菜单”打开“，选择刚才的PDF文件，点击打开

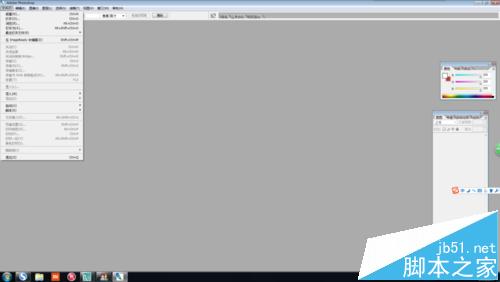

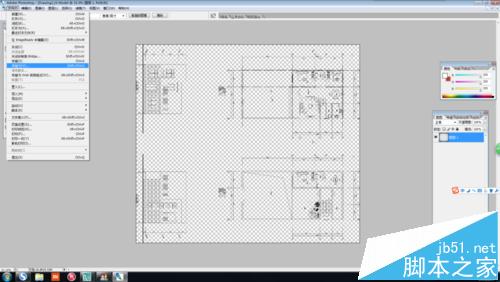

9、打开后发现图纸为透明的，这是PS软件图层默认为透明，不要管。点击”文件“下拉菜单下”储存为“，出现储存为对话框

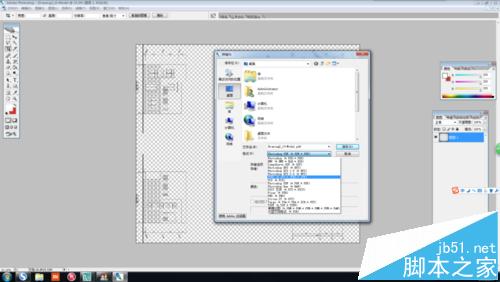

10、选择好保存位置，点击”格式“右边小三角，下拉菜单中选择”JPEG“格式，点击”保存“，出现”JPEG选项“对话框，点击”确定“，就转为图片格式了

11、打开图片，如下所示

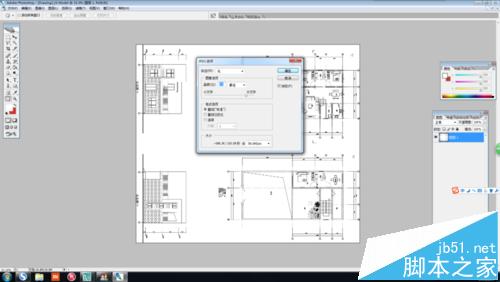

注意事项：如果转为图片的分辨率低，在PS软件打开PDF时，调整分辨率，一般选择180就可以了。
