概述
CAD这款软件,大家都还是比较熟悉的,可能这个知道的就不一定有那么多了!主要用在,比较复杂的图形的轴测图的画法!减少文件的体积!今天我就和大家一起分享下吧!
CAD软件先安装完毕,版本不限,我自己用的是2010版本的，一组已画好的实体,我这里是画柜体,柜全包套线是2.87米,我分了上下两给柜体画的,

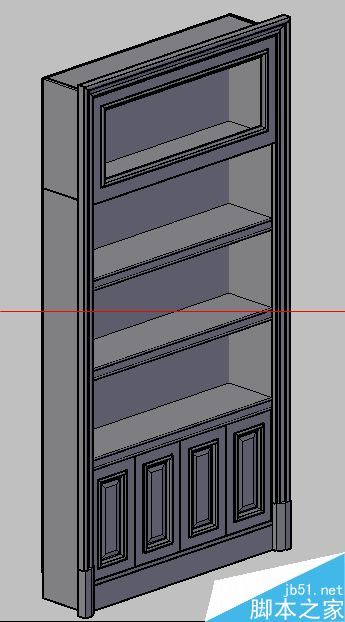

1、先将这个柜体的实体,在维空间里画好!如图

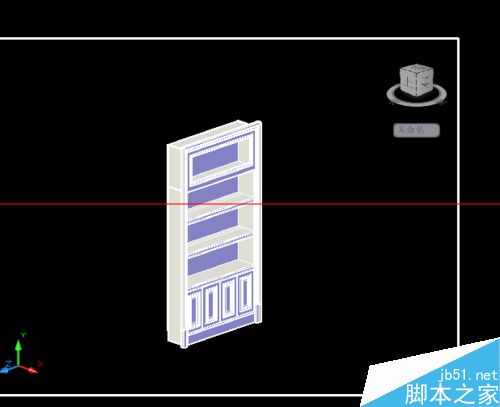

2、回到CAD布局空间,操作界面如图
3、注意,这步是关键,在命令栏中输入命令:这个命令会有些长,暂时简写我没找到,命令是 solprof ,输入后,命令栏如图
4、命令在执行过程中,会弹出下图中的提示,你直接空格就好了!如下图,具体意思,你过后,自己去体会下,毕竟,想让东西成为自己的,还是要自己去体会!

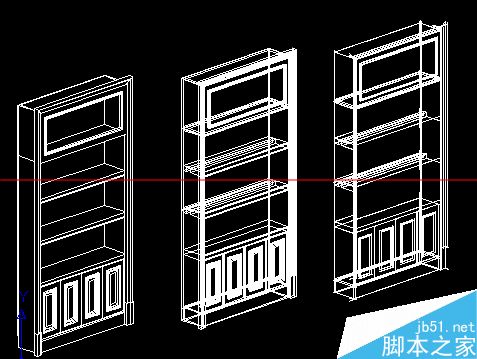

5、命令结束后:把视图变为2维线框视图,这要,用移动命令把实体中的两组线移出来!移好如图,这里讲下,一组是外观线型,一组是内部结构!移好如图! 这个就算结束了,谢谢大家!
