概述
立式空调的画法很简单，它一般是放在沙发与沙发后面的墙角处。下面我们来分析一下立式空调的画法。

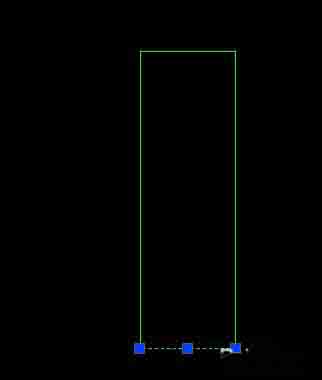

1、绘制尺寸为550*1720的矩形。
2、调用"X"键分解，

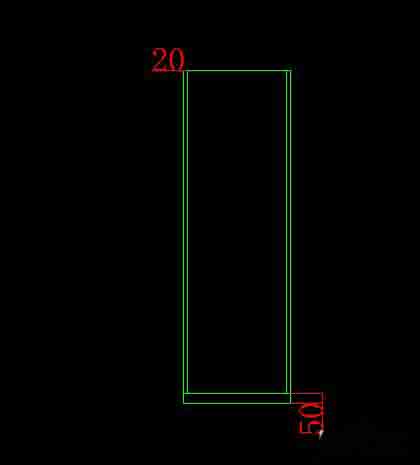

3、左右两侧向内偏移20.下侧向上偏移50.
4、调用矩形命令，绘制尺寸为480*270的矩形，移动到相应位置。并在地面800处绘制一条直线。
5、调用椭圆命令和曲线命令，绘制其他图案。（快捷口令见注意事项）。

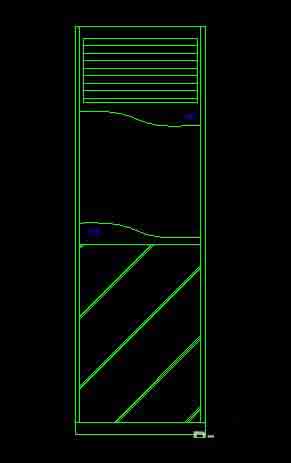

6、填充矩形内图案。
注意事项：
样条曲线=sp 椭圆=EL
其他快捷命令我们前面已经介绍过了，这里不作赘述。
