CAD外部参照怎么设置褪色度? CAD淡入度的设置教程

为了将不能直接编辑的图形和其他图形区分开，CAD对一些图形进行了褪色（CAD里叫淡入度），也就是我们常说的暗显处理，比如锁定图层上的对象、外部参照、参照编辑时图块和外部参照以外的对象。我们能不能调整褪色度甚至不让它们褪色呢？

答案当然是肯定的，CAD提供了变量来控制这些褪色度的数值，另外有些可以直接在对话框中对这些参数进行设置，下面简单介绍一下这几种褪色度的设置。

褪色度相当于透明度的设置，最大值为90，也就是说不能设置成100让这些图形完全不显示，默认值通常为50或70，当我们将值设置成0或负数时，这些图形将不褪色。下面我们分别介绍几种褪色度的设置方法。

一、锁定图层的褪色度

1、当图层被锁定后，图层上的图形将不能被编辑。在早期版本，由于没有褪色度设置，很多初学者在打开一张有锁定图层的图时，经常搞不清楚为什么有些图形不能被移动和编辑，因此在CAD后期版本给锁定图层上的对象进行了褪色处理，如下图所示。

2、锁定图层图层褪色度的变量是LAYLOCKFADECTL，变量很长，其实就是图层锁定褪色度控制（LAYER LOCK FADE CONTROL）的简写，倒也不难记，可直接输入此变量名，回车，输入自己需要的褪色度值就可以了。

这个变量实在太长了，在AUTOCAD中是可以找到对话框来设置，不过操作也挺麻烦，首先打开图层管理器，然后在图层管理器上点设置按钮，在弹出的“图层设置”对话框中可以设置，如下图所示。

二、外部参照的褪色度

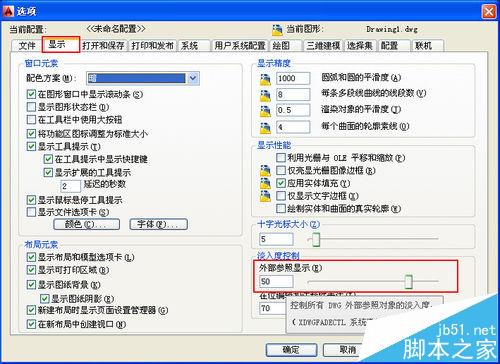

1、当我们将另一张图纸插入到当前图纸中作为外部参照时，为了与当前图中图形区分，外部参照中的图形也会被暗显。控制外部参照图形淡入度的变量是XDWGFADECTL，也比较长，这个在选项对话框里设置相对比较简单，输入OP回车打开选项对话框后，在“显示”选项卡右下角的淡入度控制中找到“外部参照显示”选项，如下图所示。

2、默认值为50，我们可以直接在文本框中输入新的淡入度数值，也可以直接拖动右侧的滑块来调整淡入度。

三、在位编辑和注释性表达褪色度

1、在选项对话框中外部参照显示淡入度下面还有一个选项，叫做在位编辑和注释性表达，如下图所示。

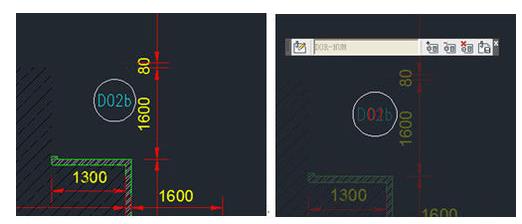

2、在位编辑我明白什么意思，也就是在对图块或外部参照进行在位编辑（参照编辑REFEDIT）的时候，当前编辑图块或外部参照的图形正常显示，其他图形则会暗显，如下图所示。

3、在参照编辑图块或外部参照时，可以讲其他图形添加到图块或外部参照中，也可以将图形从图块或外部参照内删除，通过褪色显示，我们可以清晰地分辨参照内部和外部的图形。从对话框提示中可以看到变量名是XFADECTL，默认值为70，可以从选项对话框中设置，也可以直接设置变量。

4、至于“注释性表达”我也还没弄清楚是什么意思，注释通常指的是文字、标注、填充等这类对象，注释性就是一些可设置多种比例的对象，包括文字、标注、填充、图块等，但没弄清楚这些对象什么会褪色。既然不常见，暂时可以不管它了，等哪天我弄清楚了再跟大家讲，或者哪位知道的可以在这里留言告诉大家。

小结：

CAD给图形设置淡入度帮助我们将不同类型的图形区分开来，操作更加方便，大家可以根据自己的习惯来调整这些褪色度的设置。在CAD高版本增加了透明度的控制，可以给图层、填充、对象设置透明度，设置透明度的作用主要是为了解决图形之前相互遮挡的问题，以后再单独介绍吧。以上技巧适用于AUTOCAD、浩辰CAD等类似的CAD软件。

注意事项：

CAD版本不同，设置界面略有不同

不适用于不支持褪色度设置的低版本CAD
