在3dmax中没有三维软件中的装配功能，但是组件往往需要装配尤其在机械原理动画制作过程中。怎样实现销钉与零件中的孔进行配合呢？这就是我今天要分享给大家的。

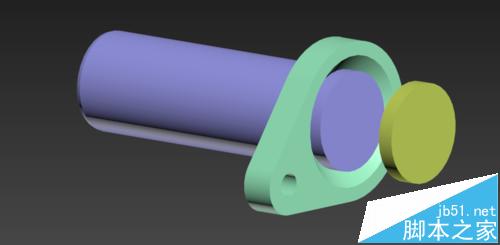

1、分析装配的物体，我们需要将这个凸轮装配到这根轴上，其中主要就是让凸轮中大孔的轴心与轴的轴心对齐，在这个软件中对齐命令没办法找到大孔的轴心，而且对齐命令只与物体的最大尺寸计算对齐方式。

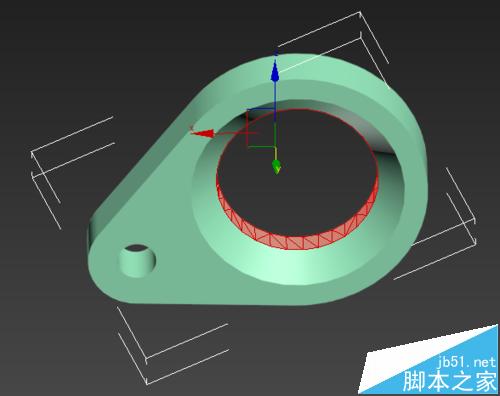

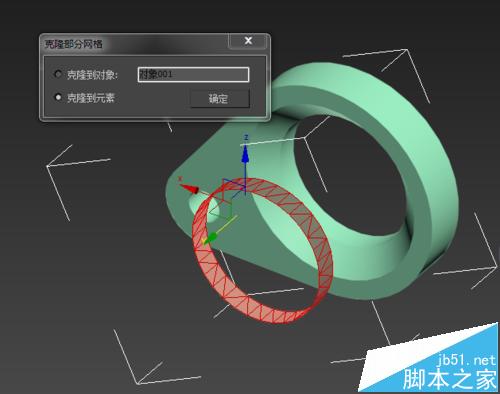

2、将凸轮转化为可编辑多边形（因为模型是导进来的需要从新转化）选中大圆的内表面，按住shift沿着轴向移动，复制一个面，在做分离处理。

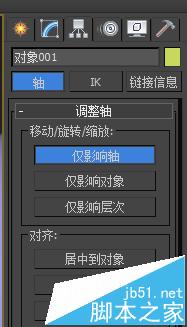

3、选中分离面的轮廓圆做封口处理，这样就得到了一个与圆孔同轴的圆柱。现在这个圆周的移动轴还是原来凸轮的，我们需要把他的移动轴对齐到物体的几何中心上，选中物体--层次--仅影响轴--居中到物体--完成。

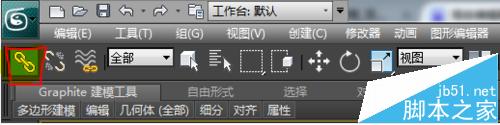

4、用选择并链接命令将凸轮链接到上一步得到的圆柱上。

5、用对齐命令，将圆柱对齐到最早的那根轴上，这样凸轮也会跟着一起对齐到轴上，最后再把圆柱删掉。

以上就是在销孔配合实现销钉与零件中的孔进行配合的详细教程，希望能帮到大家。
