概述
在用cad做三维立体图时，明明用了真实视图，却还是有很多线条。问了好多人，大都是答非所问，说是新建图层并隐藏。但是那么做的话，整个图就隐藏了。我cad都是自学的，摸索了好久才搞明白 ，现在分享给大家。

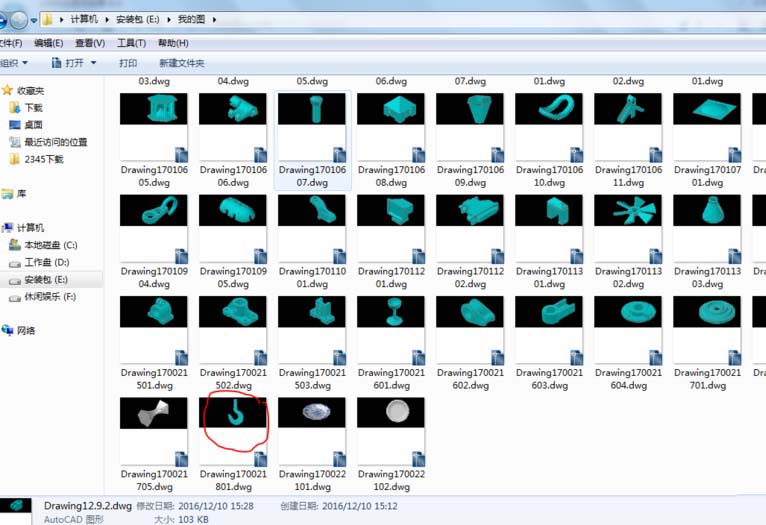

1、打开电脑中的CAD文件，我们以这个起重钩为例。

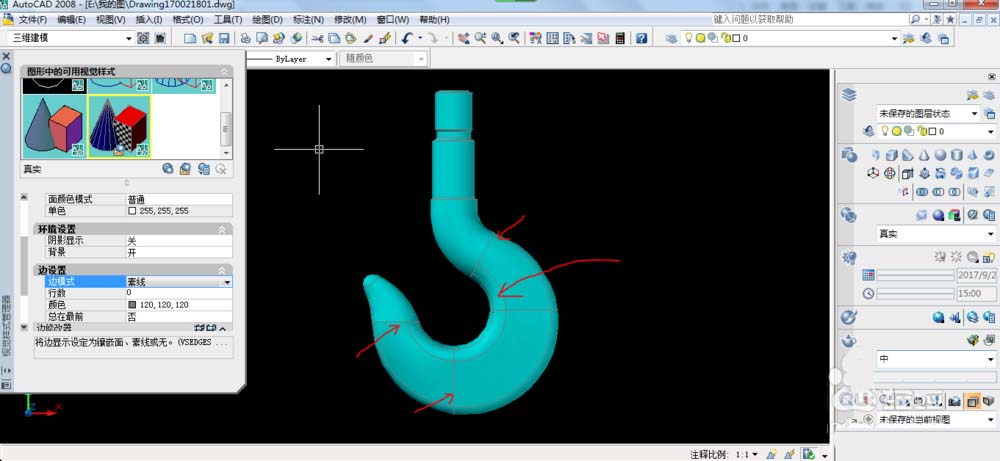

2、点击打开，我们看到有很多多余的线条（这还是把二维线框条数调到最少显示的情况，如果是默认值，还会更多）
3、点击右侧的“视觉样式管理器”，选择真实视觉样式。这时我们发现“视觉样式管理器”的“边设置”里“边模式”显示“素线”，这是问题的关键

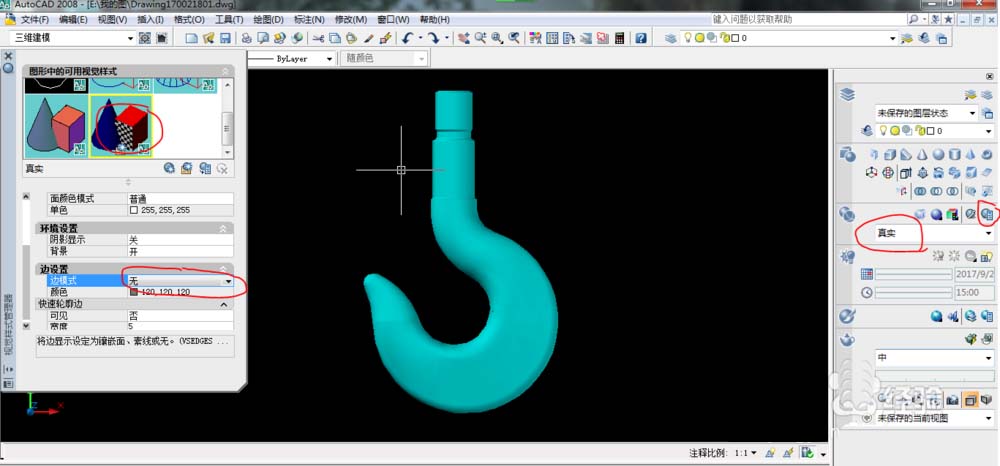

4、这时我们把“边设置”“边模式”改为“无”之后就好了，如图：
