这篇教程教靠谱客的朋友们用3DSMAX制作逼真IPOD，教程很详细。从建模到渲染都做了详细的介绍。个人认为在渲染部分材质差强人意。建模部分还是很多地方值得我们借鉴的，转发到靠谱客和大家一起学习。希望大家喜欢这篇教程。先来看看最终的效果图：

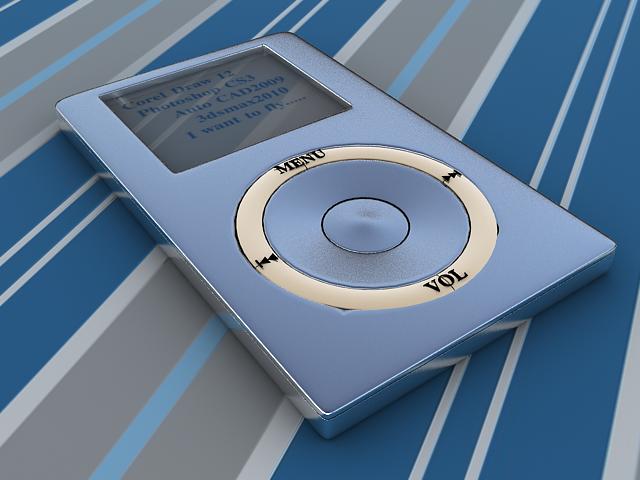

具体的制作步骤如下：

第一部分：ipod机身上表面模型的构建，操作步骤如下：
(1)在顶视图中创建一个“长度”为240，“宽度”为145,长度和宽度分段数均为1的平面模型，然后右击将其塌陷为可编辑的多边形对象，效果如图25-1所示。

图25-1 创建平面模型

(2)ipod的上表面由屏幕和操作键组成，为了将这两个组件准确的表现出来，需要有辅助对象作为参照。在顶视图中创建一个“长度”为84，“宽度”为100的矩形，并且利用对齐工具与平面进行水平对齐,下面制作屏幕时就以这个矩形作为参照。

继续制作ipod操作键的参照图形。在顶视图中创建一个“Radius”为60，“Side”为8的多边形，并使其也与平面对象水平对齐，最终对齐效果如图25-2所示。

图25-2 绘制参照图形

(3)单击主工具栏上的2.5维捕捉按钮，启用捕捉功能。进入平面对象的修改面板，单击“Edit Geometry”卷展栏中的“Cut”按钮，在顶视图中参照已经绘制好的矩形和多边形进行切割操作，结果如图25-3所示。
删除矩形和多边形这两个参照图形，再删除切割得到的多边形表面。现在模型表面的线条很杂乱，需要重新调节线的划分，按照图25-4所示的结果进行重新划分。

(4)进入修改面板为对象添加一个“Symmetry”修改器，得到一个左右布线对称的模型，如图25-5所示。右击该模型再次塌陷为Editable Polygon。为了在后面的细分中使屏幕的边缘更加笔直，我们需要继续进行切割，参照图25-6所示对边进行再次切割。

第二部分：屏幕的制作，操作步骤如下：

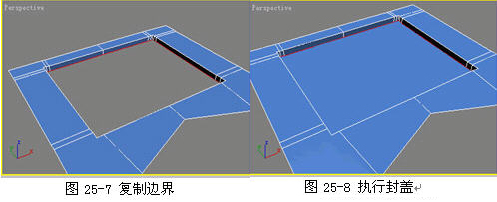

(1)激活“Border”子对象,选取屏幕的边，按住Shift键不放，在透视图中沿着Z轴向下移动边界拉出多边形，如图25-7所示。

选择拉出的多边形边界，单击“编辑边界”面板中的Cap按钮，将边界封盖成为多边形表面对象，效果如图25-8所示。

(2)激活“Polygon”子对象，选择刚才封盖所产生的多边形，单击“Edit Geometry”面板中的“Detach”按钮，在弹出的对话框中直接单击“OK”按钮，这样可以将屏幕和机身分开单独对它们进行操作。

选择机身模型，激活“Edge”子级别，选择如图25-9所示的边，然后单击“Edit Edges”面板中的“Chamfer”按钮，在弹出的对话框中设置切角量为0.25，对边进行切角操作，操作结果如图25-10所示。

第三部分：操作键的制作，操作步骤如下：

(1)激活“Border”子对象，选取操作键的边界，如图25-11所示。

接着展开“Edit Borders”卷展栏，单击“Extrude”按钮右边的对话框，在弹出的对话框中设置值为-7，单击Apply按钮。再依次单击Apply按钮，分别将挤出量设置为0.5,7,-12和-7,最后单击“Ok”按钮对边界进行挤出操作，效果如图25-12所示。

(2)选择刚才挤出的边界，用与上一步骤同样的方法分别设置挤出量为0.5、7和-28。最后单击“Ok”按钮对边界进行挤出操作，再在透视图中将选择的边界沿着Z轴向下移动适当的距离，结果如图25-13所示。

图25-13 再次挤出

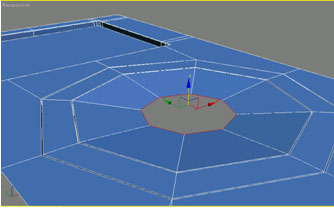

(3)保持该边界为选择状态，继续单击“Extrude”按钮进行设置，在弹出的对话框中分别设置值为[-7,1.35]，单击Apply按钮后接着设置值为[0.5,0]。再单击两次Apply按钮，分别设置“Extrusion Height”为7和-10，然后单击“Ok”按钮对边界进行挤出操作。在透视图中将选择的边界沿着Z轴向上移动适当的距离，效果如图25-14所示。单击“Edit Geometry”面板上的“Collapse”按钮，将当前边界塌陷为一个点，塌陷效果如图25-15所示。

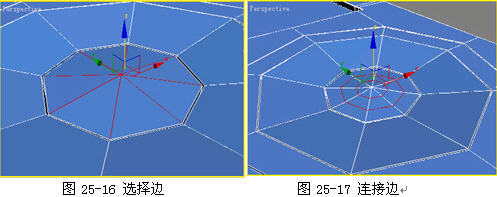

(4)激活“Edge”子层级，选择“Selection”面板中的“By Vertex”复选框，在透视图中单击上一步骤塌陷的顶点，则与该顶点相连的边都被选中，如图25-16所示。单击“Edit Edges”卷展栏中的“Connect”按钮，在弹出的对话框中设置Segments为2,在透视图中适当调节连接的边的高度，结果如图25-17所示。

(5)激活“Polygon”子对象，删除操作键上每个按键之间连接的边，这样可以把每个按键独立出来以便单独对它们进行修改，删除后的效果如图25-18所示。再次激活“Edge”子对象，选择如图25-19所示的边，单击“Chamfer”按钮右侧的对话框，在弹出的面板中设置切角量为0.1，对其进行切角处理。

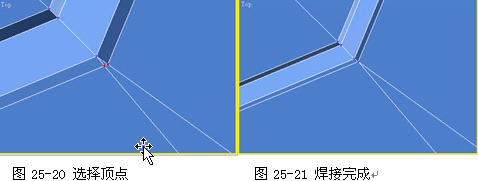

(6)因为有些点同时连接几条边，所以在切角后，需要将多出的点焊接。激活“Vertex”子级别，选择如图25-20所示的点，单击“Edit Vertices”面板中的“Target Weld”按钮，在透视图中将选中的点拖到需要焊接的点上，结果如图25-21所示。再对与该点对称位置的点做同样的处理。

(7)激活“Element”子级别，选中操作键中间的播放键，如图25-22所示。单击“Edit Geometry”面板中的“Detach”按钮，在弹出的对话框中单击“Ok”按钮，这样可以把播放键独立出来进行编辑。为了方便操作，可以将暂时不进行修改的对象隐藏。在透视图中右击分离出来的播放键，从弹出的快捷菜单中选择“Hide Unselected”命令，使视图中只显示播放键，如图25-23所示。

(8)播放键并不是完全封闭的，其底部是空的，所以我们需要将底部封起来。激活“Border”子级别，选择底部的边，配合键盘上的Shift键，对边界进行放缩复制，效果如图25-24所示。再激活“Vertex”子级别，将内边界中的顶点全部焊接到外边界的顶点上，封闭播放键，如图25-25所示。

(9)选择播放键上表面的一圈边，如图25-26所示。单击“Edit Edges”卷展栏中的“Connect”按钮，在弹出的对话框中设置Segments为2,然后单击“Ok”按钮，在透视图中使用移动工具将创建出的边沿着Z轴向上移动适当的距离，效果如图25-27所示。

(10)选择下表面的一圈边，如图25-28所示。单击“Chamfer”按钮右边的对话框，设置切角值为0.1，对边进行切角处理以增加模型的细节。然后关闭“Edge”子级别，选中“Subdivision Surface”卷展栏中的“Use NURMS Subdivision”复选框，设置“Iterations”为3,此时模型的表面变得很光滑。

图25-28 选择下表面边

提示：如果你们在做的时候发现结果与步骤不一样，请及时将场景中没有焊接完全的点经常进行焊接一下。如果某个部分由于误操作不太正常，可以将好的部分进行对称复制之后再重新进行相关操作。

(11)为了将播放键中的4个按键分别独立出来，需要使用“Boolean”命令进行求解。在顶视图中创建一个“长度”为30，“宽度”为0.4，“高度”为30的长方体，再以播放键模型的中心为轴心旋转复制3个，如图25-29所示。将其中的一个与其它三个结合为一个整体，方便以后的布尔运算。用播放键模型一次性减掉立方体模型，最终效果如图25-30所示。

第四部分：机身盖的制作

(1)在透视图中右击，从弹出的快捷菜单中选择“Unhide All”命令，显示出所有的对象。再在透视图中右击机身模型，从弹出的快捷菜单中选择“Hide Unselected”命令，使视图中只显示机身模型，如图26-1所示。

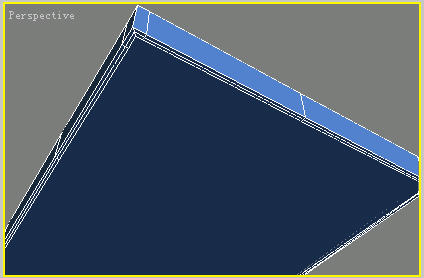

激活“Border”子级别，选择机身模型外围的边界，单击“Edit Borders”卷展栏中的“Extrude”按钮，在弹出的对话框中设置“Extrusion Height”值为-15,单击“Ok”按钮对边界进行挤出操作，得到如图26-2所示的结果。

(2)激活“Edge”子级别，选择如图26-3所示的边，单击“Edit Edges”卷展栏中的“Chafmer”按钮右边的对话框，在弹出的面板中设置“Chamfer Amount”为0.6，对边进行切角处理。

再选择如图26-4所示的边界，单击“Edit Borders”卷展栏中的“Cap”按钮进行封盖。

(3)激活“Polygon”子级别，选择机身底部的多边形，单击“Edit Polygons”卷展栏中的“Inset”按钮右边的对话框，在弹出的对话框中设置“Inset Amount”值为1.2,单击“Apply”按钮后再单击“Ok”按钮，结束当前的操作，结果如图26-5所示。

图26-5 插入多边形

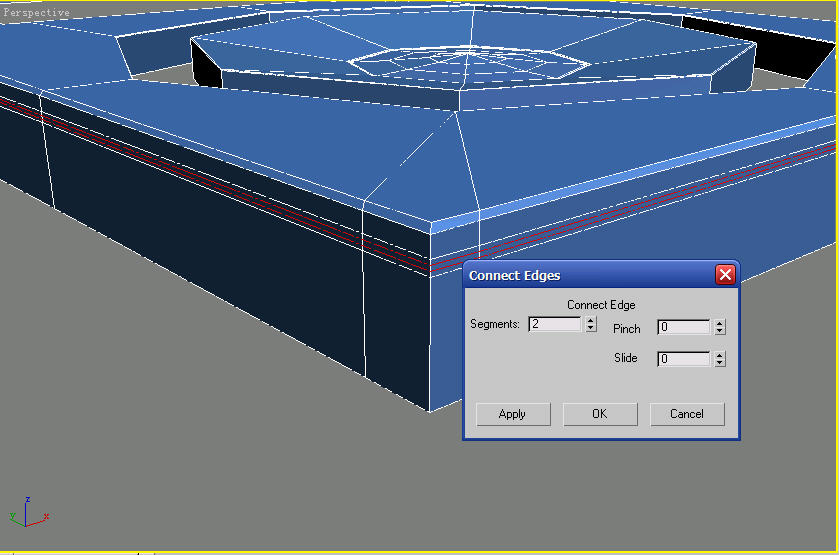

(4)通过对ipod实物的观察，我们发现机身是由上下两部分组成。下面要在机身的中部制作一个向内陷的凹槽。激活“Edge”子级别，选择中间的一圈边，如图26-6所示。单击“Edit Edges”卷展栏中“Connect”按钮右侧的对话框，在弹出的对话框中设置“Segments”为2,单击“Ok”按钮，激活“Vertex”子级别，将中间顶点的位置调整到如图26-7所示的位置。

(5)激活“Edge”子级别，选择中间两条边中的任意一条连接它们的边，单击“Selection”卷展栏中的“Ring”按钮，选中中间两条边之间的所有边，再单击“Edit Edges”卷展栏中的“Connect”按钮右侧的对话框，在弹出的对话框中设置“Segments”为2，单击“Ok”按钮结束操作，结果如图26-8所示。

图26-8 连接边

(6)激活“Polygon”子级别，选中刚才连接两条边之间的所有多边形，再单击“Edit Polygons”卷展栏中的“Extrude”按钮右侧的对话框，在弹出的对话框中设置“Extrusion Type”为Local Normal方式，然后设置“Extrusion Height”值为-4。单击“Ok”按钮结束当前操作，结果如图26-9所示。按Delete键删除刚刚挤出的多边形，因为ipod机身上下两部分的材质不同。通过这种方法可以将其分为上下两个子对象。

图26-9 挤出多边形

(7)激活“Edge”子级别，这时发现中间的两条边已经被自动选中，单击“Chamfer”按钮右侧的对话框，在弹出的对话框中设置“Chamfer Amount”为0.02，对这两条边进行切角。切角量越小，模型细分后边缘的倒角就越小。

图26-10 切角边

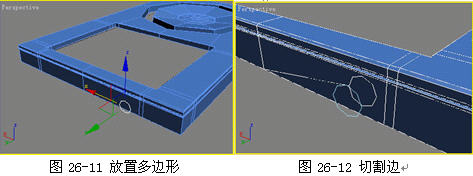

(8)下面制作位于机身顶部的耳机插孔。在后视图中创建一个“Radius”为4,“Sides”为8的Ngon作为参考图形，并放置在如图26-11所示的位置。选中ipod机身，单击“Edit Geometry”卷展栏中的“Cut”按钮，在透视图中按照参考图的位置切割，效果如图26-12所示。
