概述

格式刷在很多软件里都有，例如WORD\EXCEL，CAD中也有格式刷，功能名称叫特性匹配。但CAD中对象的类型比较多样，每种对象的特性各不相同，因此并不是所有特性都能进行匹配。这个大家应该能理解，但很多人不理解的是：同样是文字，为什么用格式刷后字体和颜色都不能匹配呢？我在百度贴吧和知道里已经看到不少人提这个问题了，要想了解这个问题，首先要了解特性匹配能匹配哪些特性，同时要了解文字有哪些特性，下面我们通过一个实例来分析一下原因。

一、分析文字无法匹配的原因

从上面的截图我们看到，我们用左边的字体做为源对象，想将右边的文字修改成跟左边文字一样的字体、颜色、字高，但是匹配的结果并不是我们预料的结果，这也是大多数人遇到的情况，每个人可能遇到的情况不同，有的人是字体匹配不了，有的是颜色匹配不了，有的是字高匹配不了，其实原因是基本相同的，我只是将这几种可能放到一个文字内部了。为了让大家印象更深刻，我们就一起分析一下这个文字。

1、我们首先输入U，回车，返回特性匹配前的状态，如下图所示。大家如果没有跟上图一样的实例，可以直接用你无法匹配的文字来进行下面的操作，原因虽然不完全一样，但用下面的方法也可以找到问题所在。

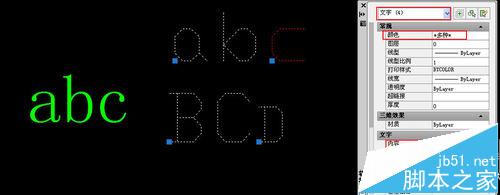

2、选中文字对象，打开特性面板(CTRL+1)，在特性面板中观察文字的类型、文字样式、颜色、字高等属性，如下图所示。

3、可以肯定的是，出现这种问题的应该是多行文字。如果是单行文字匹配时出了问题，那就需要从源对象上找问题了，你可以选中源对象查看。我们可以看到这个文字的文字样式是test，颜色是BYLAYER，字高是2.5。但显然文字中不是每个字母都使用了这些设置，有的改了颜色、有的改了字高，有的改了字体。当然这张例图中，因为同一个文字中采用了多种设置，我们一眼就能看出来这些字母的设置被改了，如果所有字体都采用了相同的颜色、字体、字高，我们就看不出来文字的这些特性被修改过了。

怎么样可以快速知道文字属性是否被修改了呢？其实从特性面板的“内容”栏是可以看出来的，但为了更清楚地看到多行文字内部文字的特性是否被修改，我们输入LI，选择有问题的多行文字，在文本窗口中观察这些文字的特性，如下图所示。

4、查询LI（LIST）其实跟特性面板效果差不多，但观察有些特性更方便。从查询特性可以看出来，类型是MTEXT多行文字、文字样式是TEST，字高是2.5，跟特性面板是完全一致的。只是在查询窗口中可以将文字内容完整的显示出来，上面文字的内容是：ab{\C1;c}\P{\fSTXihei|b0|i0|c134|p2;BC\H0.72x;D}，我们可以看到在文字内容中添加了一些大括号，这些大括号中的内容就被修改了特性的文字，如果多行文字整体被修改了格式，这个大括号就可能从头括到尾。我们可以看到上面列举了几种格式符，\C表示设置了颜色，\C1表示颜色修改成了1号色（红色），\f表示修改了字体，后面跟的是字体的名字及一些相关的设置，\H表示修改了文字高度，0.72x表示是整体字高2.5的0.72倍，\P是换行，这个倒不用管。

从文字内容就可以很容易知道文字没有正常匹配的原因了，单独设置了颜色的，颜色就无法匹配，单独设置了字体的，字体就无法匹配，高度也是一样。所以多行文字要想用格式刷时正常的匹配特性，最好不要在多行文字编辑器中去修改这些字体和颜色，要改高度的时候必须在输入文字之前修改或全选所有字符修改。

二、解决文字无法匹配的办法

现在文字已经变成这样了，我们也不能重新去写，有什么办法可以解决无法匹配的问题呢？方法有两种，主要看文字的修改量和是否要保留多行文字的段落等设置。

方法一：将多行文字分解成单行文字。

这种方法的好处是可以一次性处理多个文字对象，只需将这些文字都选中后，输入X，回车，将这些文字炸开成单行文字。单行文字每个字符不能有独立的特性，就不会存在上述问题了，但多行文字的每一行都会变成一个单行文字对象，单独设置过特性的文字也会被分解成独立的对象。例如上面的样例被分解后就会变为四个单行文字，如下图所示。

我们可以看到除字体都恢复成文字样式的字体外，颜色和高度都保留了，但此时我们再用格式刷匹配，目标对象框选右侧的文字，字体、颜色、字高都可以很好的匹配了。但就上图中的样例，由于同一行内修改过颜色和字高，分解时一行被断开成两段文字，不同字体的宽度不一样，匹配后可能会出现间隙或文字重叠的现象，如下图所示。实际图纸中这种状况应该不多。
