概述

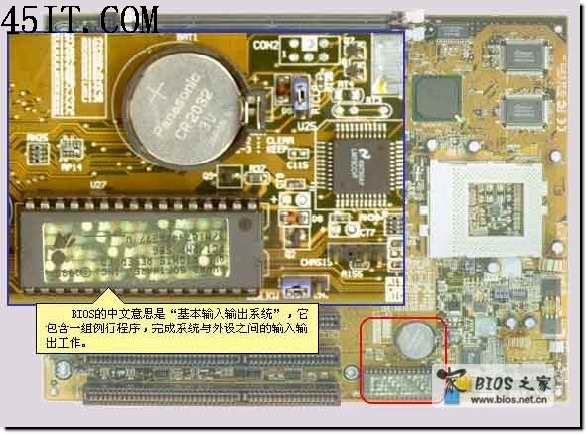

　　BIOS控制:BIOS芯片是主板上一个很重要的芯片，BIOS的中文意思是"基本输入输出系统"，因为BIOS包含一组例行程序，由它们来完成系统与外设之间的输入输出工作。它的功能当然不止这些，它还有内部的诊断程序和一些实用程序，比如每次启动计算机时，都要调用BIOS的自检程序，检查主要部件以确保它们工作正常。

　　早期的主板上叫ROM BIOS，它是被烧录在EPROM里，要通过特殊的设备进行修改，想升级就要更换新的ROM。新式的奔腾主板大多采用闪烁存储器芯片(Flash ROM)，可使用软件进行升级。
　　为了安全起见，有些主板上有跳线决定BIOS能不能被修改，默认的情况下是不能修改。如果你不想对其升级或在升级之后，最好把跳线设置到不能修改的位置。另有一些主板没有跳线来控制BIOS是否可以修改，软件可以直接更新BIOS。
BIOS、CMOS和控制芯片
　　CMOS控制:系统设置或配置信息存储在CMOS RAM(或CMOS SRAM)中，它叫做互补金属氧化物半导体存储器，属于内存的一种，它需要很少的电源来维持所存储的信息。时钟(RTC)记录系统的日期和时间，也需要电源来维持，所以，一些主板上都能看到一块金属的锂电池来提供电源。电池寿命大约是5年，当你发现电脑的时间变慢或者不正确时就要准备更换电池了。
　　CMOS记录了系统的一些重要信息，如软驱、硬盘的设置以及系统日期和时间等，电脑每次启动时都要先读取里面的信息。某些情况会引起CMOS内容的丢失，比如电池电量不足，或者其他一些不可知的原因。
　　有时我们需要主动清除CMOS中的信息，比如忘记了开机密码而无法启动系统。一般，主板上有专门的跳线来解决这个问题。有些主板的电池不容易取下，你要参考主板说明书，找到正确的跳线，按指示的方法进行；一般的方法是先关闭电源，把CMOS跳线短接一会儿，然后还原，重新开机即可。

　　主控制芯片:主板上还有两个重要的控制芯片，一块PCI插槽旁边，另一个在CPU旁边；它们是控制局部总线和内存的，各种扩展卡都由它们来控制；也就是说CPU对其它设备的控制都是通过它们来完成的。它们的型号往往决定了主板的扩展性。

　　我们在购买主板时，常常看到包装上、广告上会写着什么BX芯片组，MVP芯片组，等等，这些芯片组就是指这两颗控制芯片，它们决定了主板所支持的CPU类型、最高的工作频率、内存的最大容量、扩展槽的数量等等。所以购买主板时，要注意芯片组的类型。

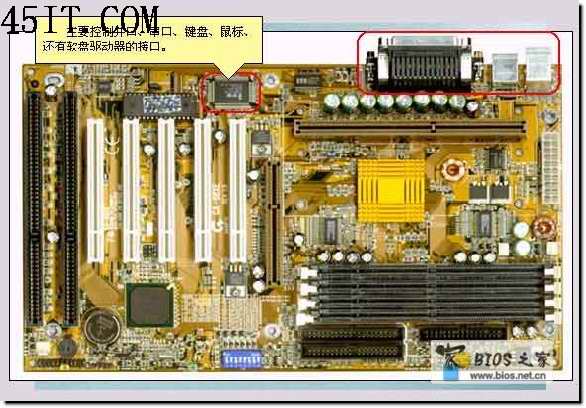

　　外围设备控制芯片:上面介绍了主要控制芯片，主板上还有一颗控制外部接口的芯片：MULTII/O。它主要控制并口、串口、键盘、鼠标、还有软盘驱动器的接口。ATX结构的主板，这些接口都集成在主板上，AT结构的主板就只有一个大的键盘口，串并口要从主板上用数据线接出来。
