概述
铝型材的截面往往是毫无规则的截面，一些人刚接触时，觉得这个铝型材重量怎么计算呢，有点无从下手的感觉。这个其实不然，我们只要慢慢来，理清楚了思路，自然就不攻而破了。
1、首先，我们先用CAD打开铝型材的截面图纸（一般做铝型材都要开模具，模具开的依据就是根据我们所画的CAD图纸，这个要求1:1的比例）。

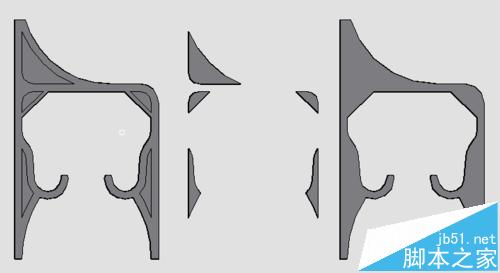

2、利用reg面域命令把此图中每个封闭的图形做成面域，左边是完整的，右边（为了展示的更清楚，用左边的图复制再拆开的）两个是拆开出来的，（在这里，做好之后为了显示清楚，小编会换种视觉样式给显示下）。
3、利用布尔运算，输入subtract命令（输入命令后，先点击最大的图——空格——再点击要减去的图——空格），得到如下图形。

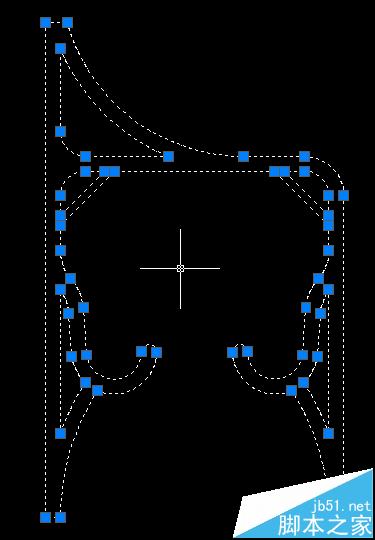

4、然后选中图形，用area命令，就会得到铝型材截面的面积，此面积记为S。然后我们取铝型材的单位长度“1”记为铝型材的高度，这样就能计算出铝型材的体积：V=S*1。再然后质量M=V*ρ（各种合金材质的密度都可以在网上查的到）。
注意事项：理论计算铝合金重量时，一般都会长度计算的，单位长度知道了，一段长度的重量也就算出来了。
